通和桥（40m钢筋砼系杆拱桥）CAD施工图纸(桩基础).dwg

tt8899 · 发表于 2020-9-29 18:34:08

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

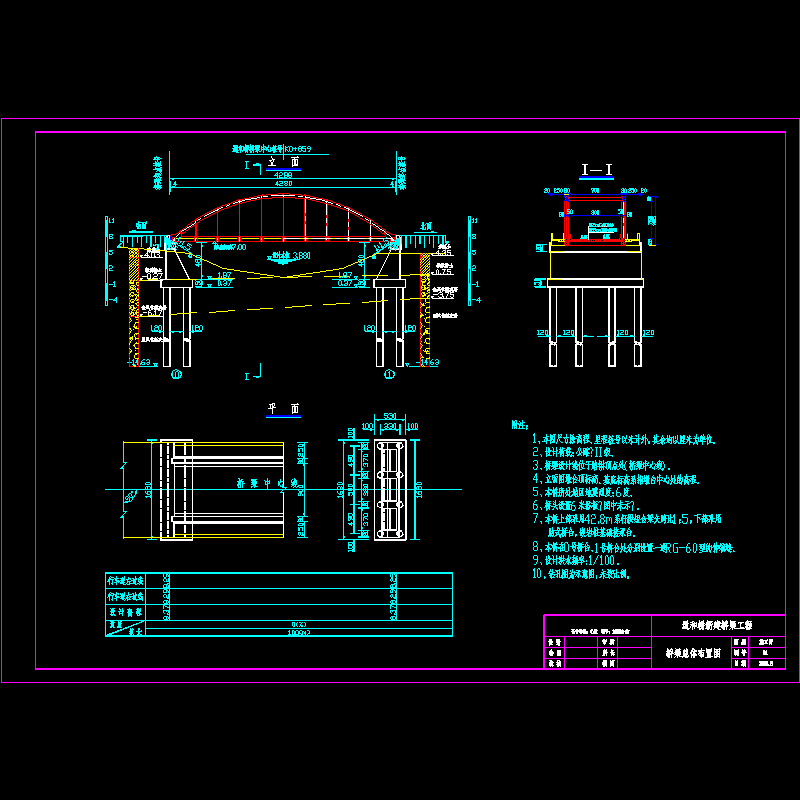

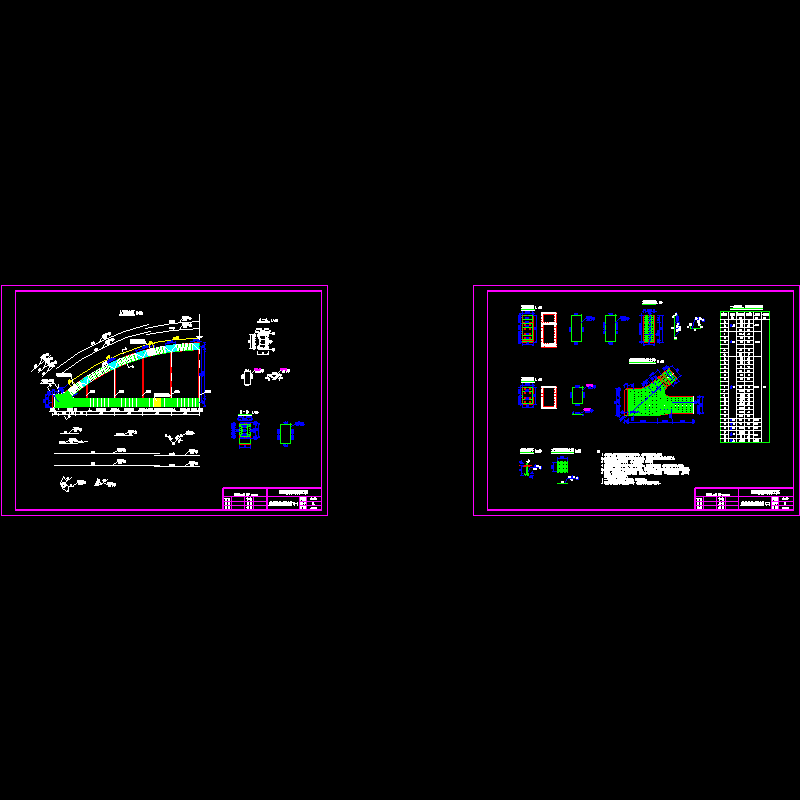

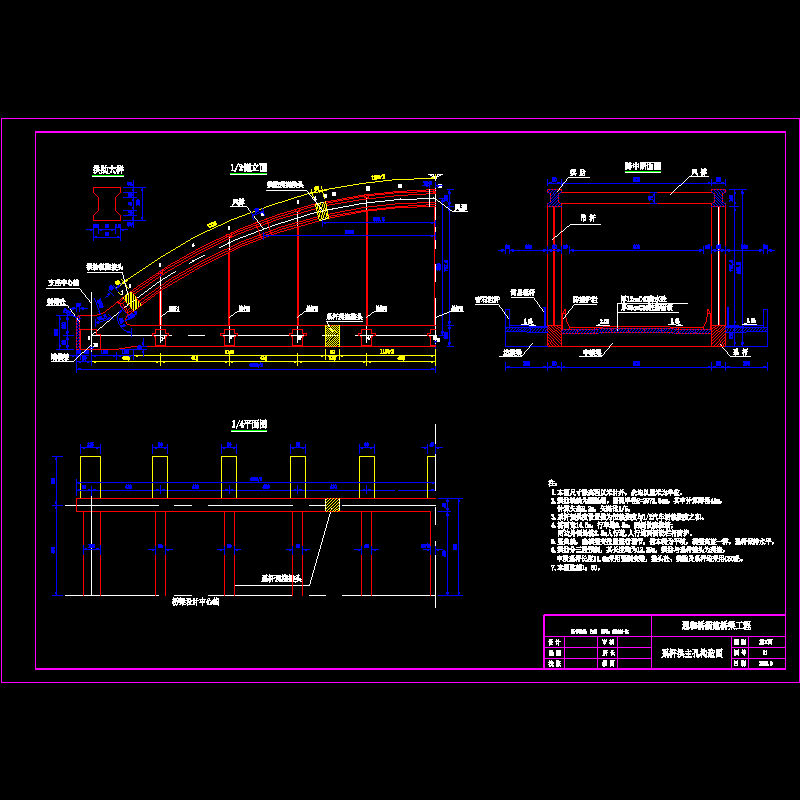

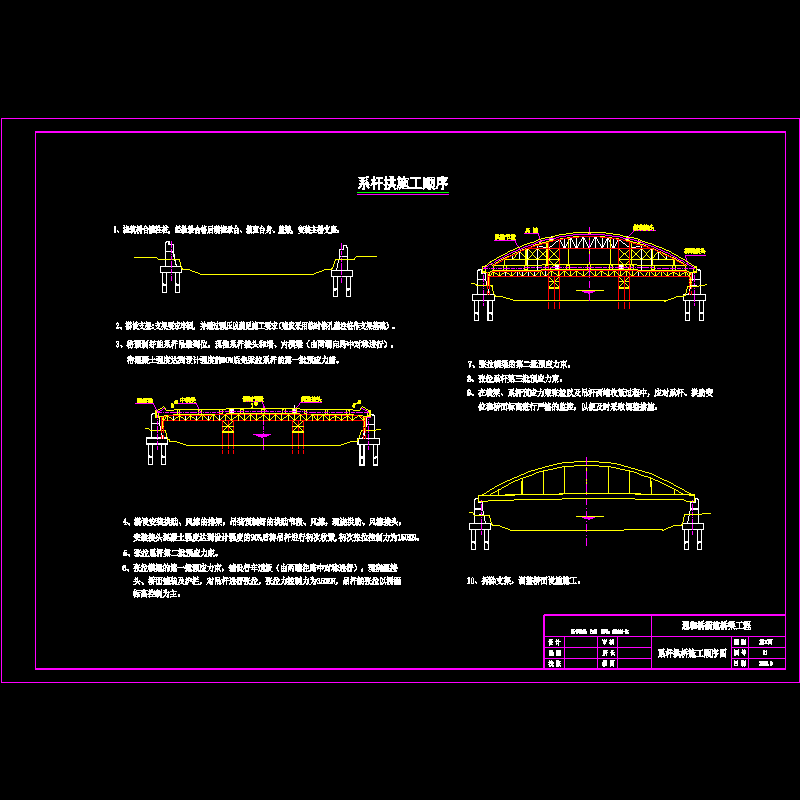

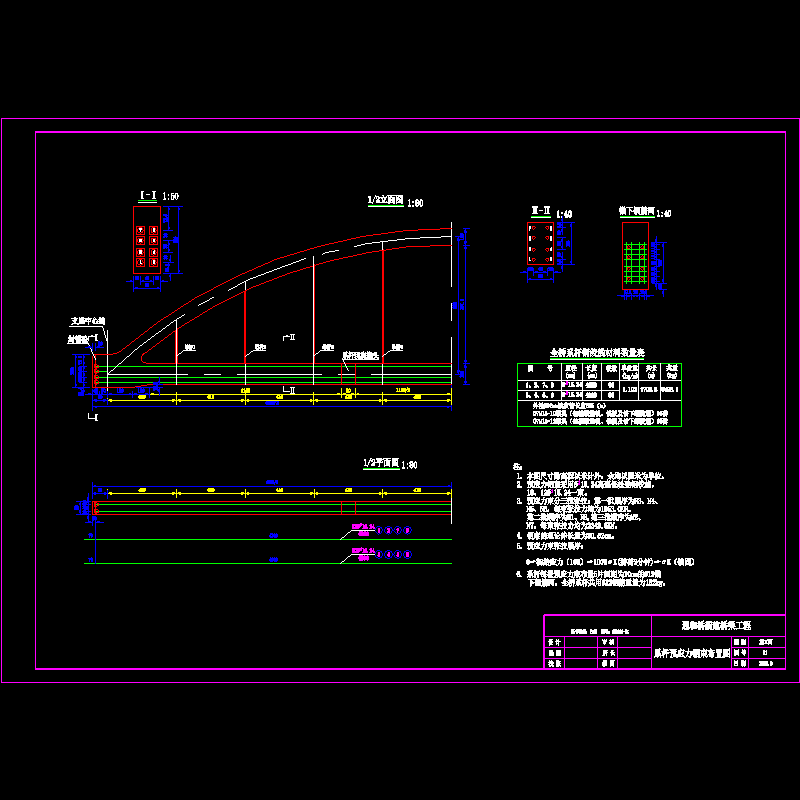

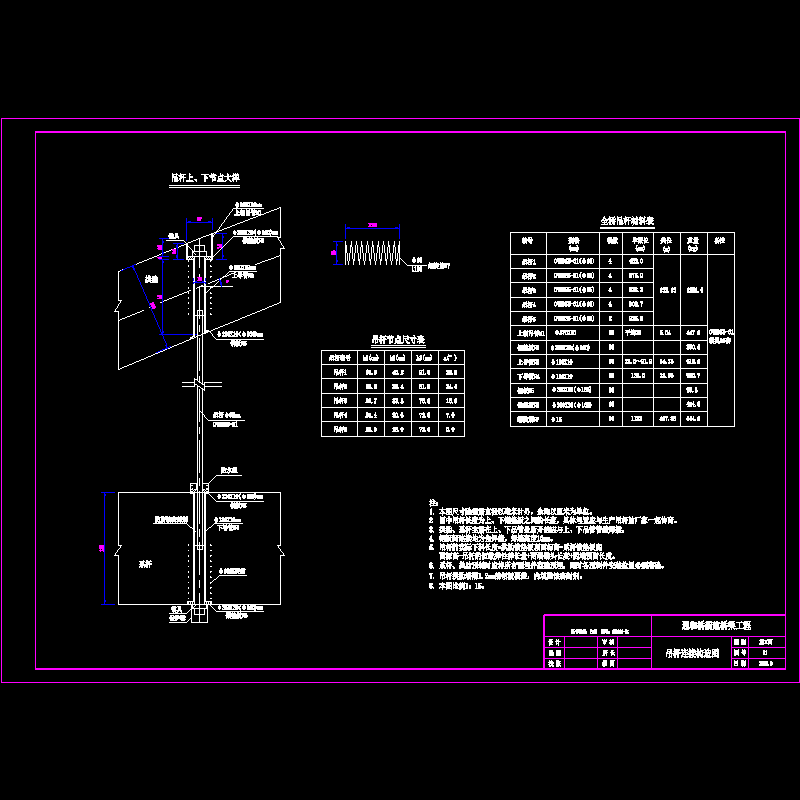

设计荷载：公路—II级；　　上部采用42.8m系杆拱组合梁矢跨比1：5，下部采用肋式桥台，嵌岩桩基础接承台。　　01-施工顺序图.dwg 　　02-总体布置.dwg 　　03-系杆拱主孔构造图.dwg 　　04-系杆预应力钢束构造图.dwg 　　05-系杆拱普通钢筋构造图.dwg 　　06-吊杆连接构造图.dwg 　　07-端、中横梁一般与钢筋图(bbb).dwg 　　08-风撑.dwg 　　09-1m行车道板钢筋构造图.dwg 　　10-1.5m行车道板钢筋构造图.dwg 　　11-桥面铺装.dwg 　　12-桥台一般构造图.dwg 　　13-台帽.dwg 　　14-台背.dwg 　　15-主肋钢筋.dwg 　　16-主肋钢筋11.dwg 　　17-承台.dwg 　　18-桩基础.dwg 　　19-系杆拱支座布置图.dwg 　　20-RG伸缩缝.dwg 　　21-过桥管架构造图.dwg 　　22-桥头搭板(无枕梁).dwg 　　23-行车道外侧护栏构造图.dwg 　　24-人行道内侧栏杆构造图.dwg 　　25-人行道外侧栏杆构造图.dwg 　　通和桥工程数量表(无枕梁).xls
