3×20米钢筋砼T形梁桥全套CAD施工图（26页图纸）(桩基础).dwg

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计概况： 　　 桥梁为3×20米的钢筋砼T形梁桥，桥宽6.0米行车道 2×0.5米护栏。下部结构采用双柱式桥墩（台）、灌注桩基础。 　...... 　　共26张CAD设计图。

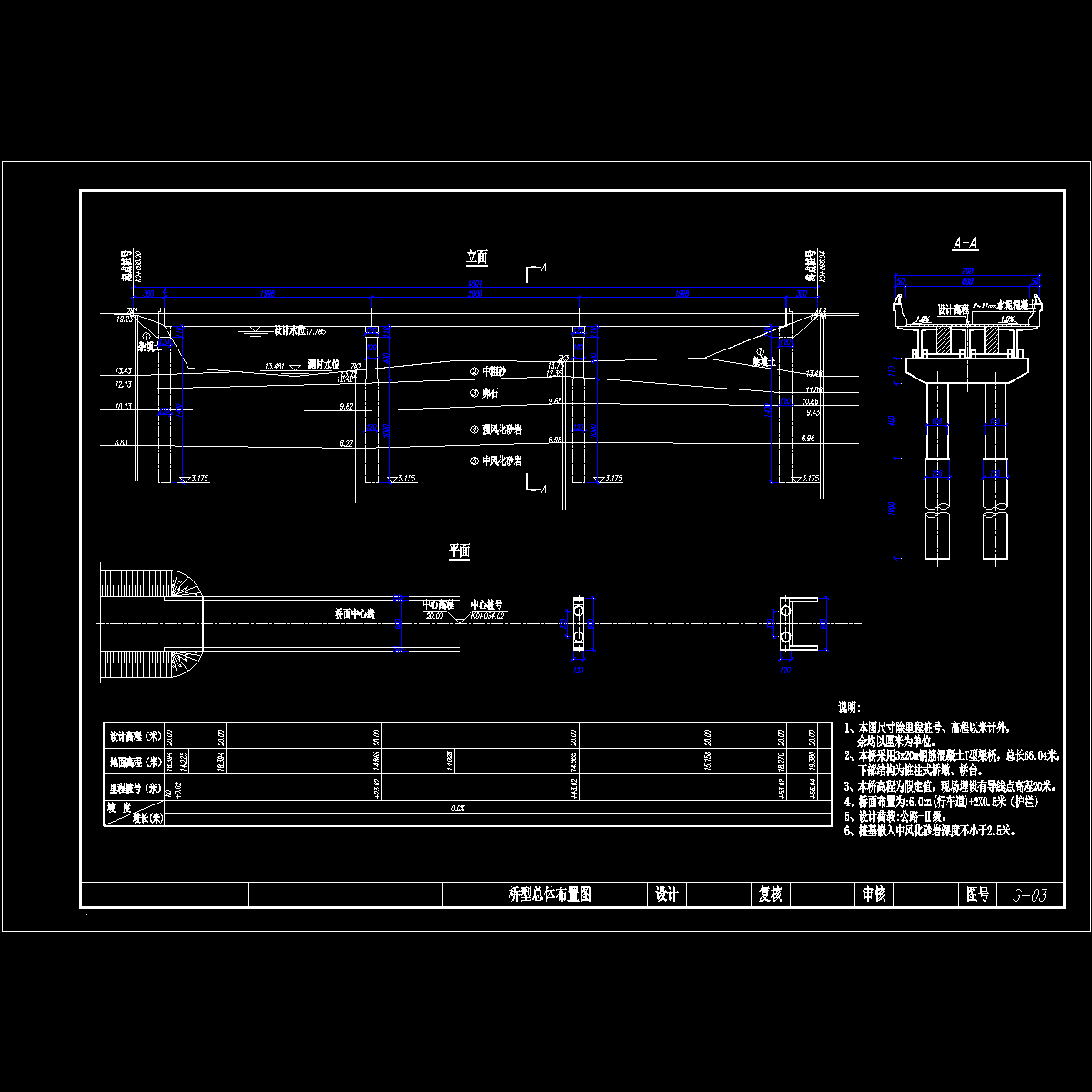

s-03 总体布置图（桩柱式桥台）.dwg

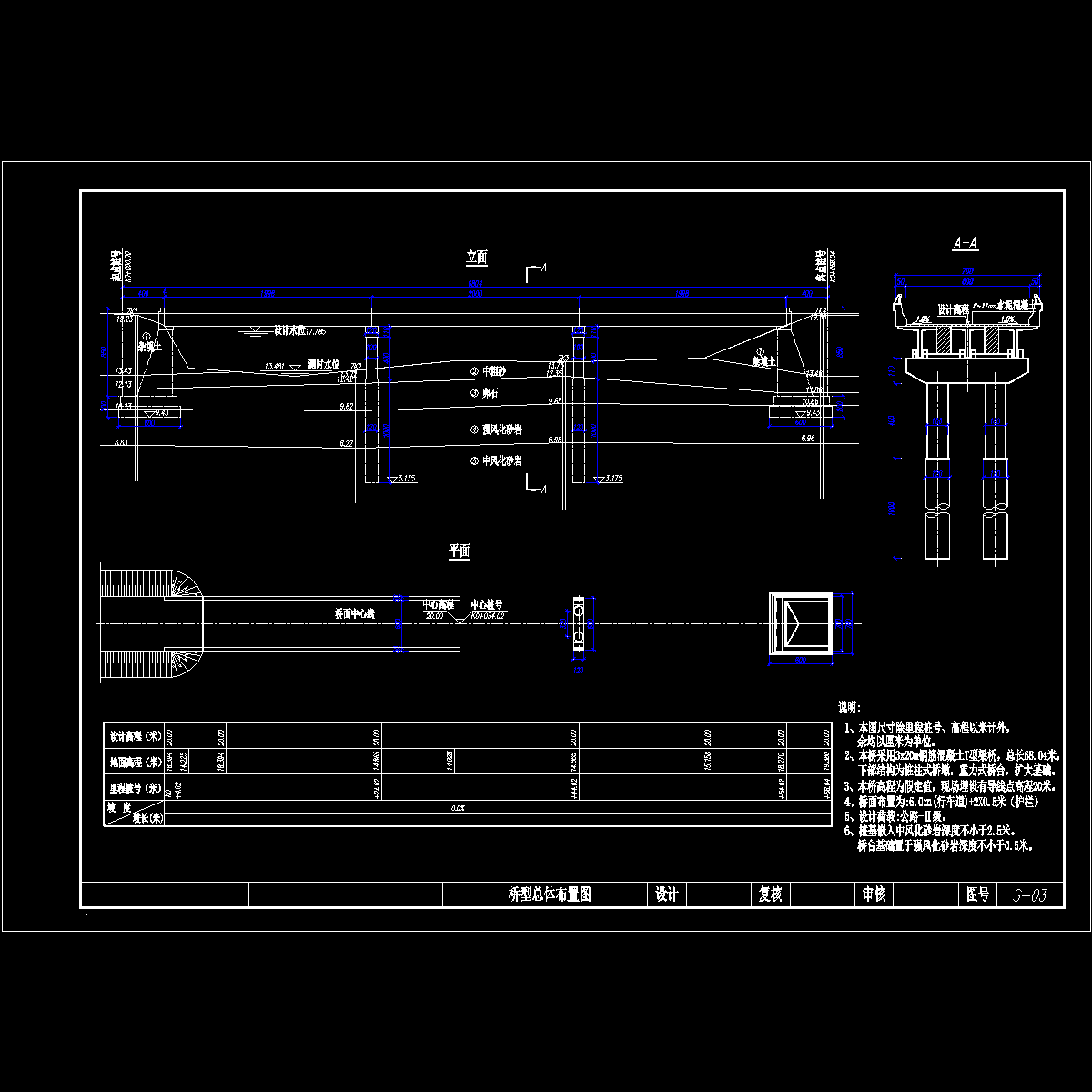

s-03 总体布置图（重力式桥台改）.dwg

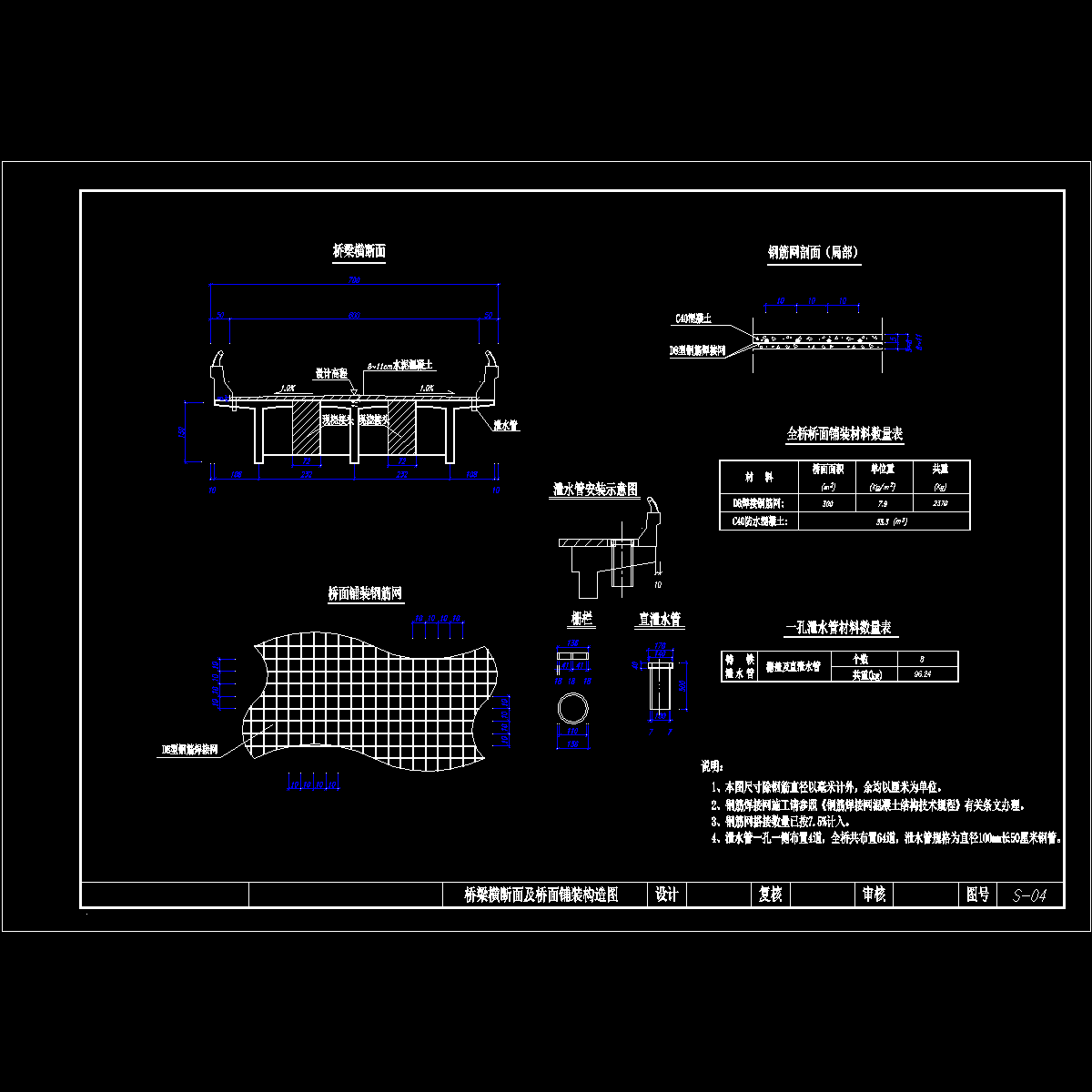

s-04 桥梁横断面布置及桥面铺装.dwg

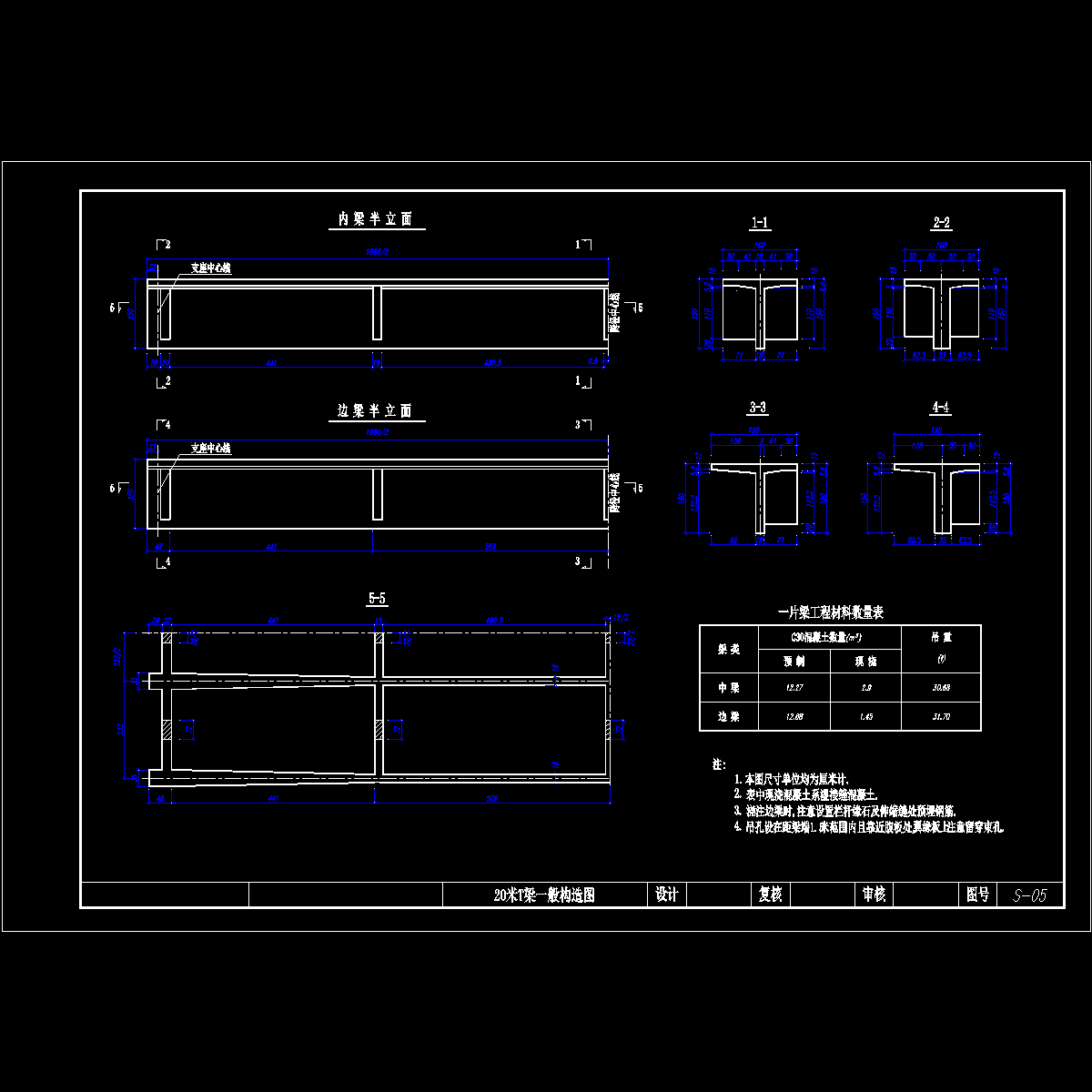

s-05 20米t梁一般构造图.dwg

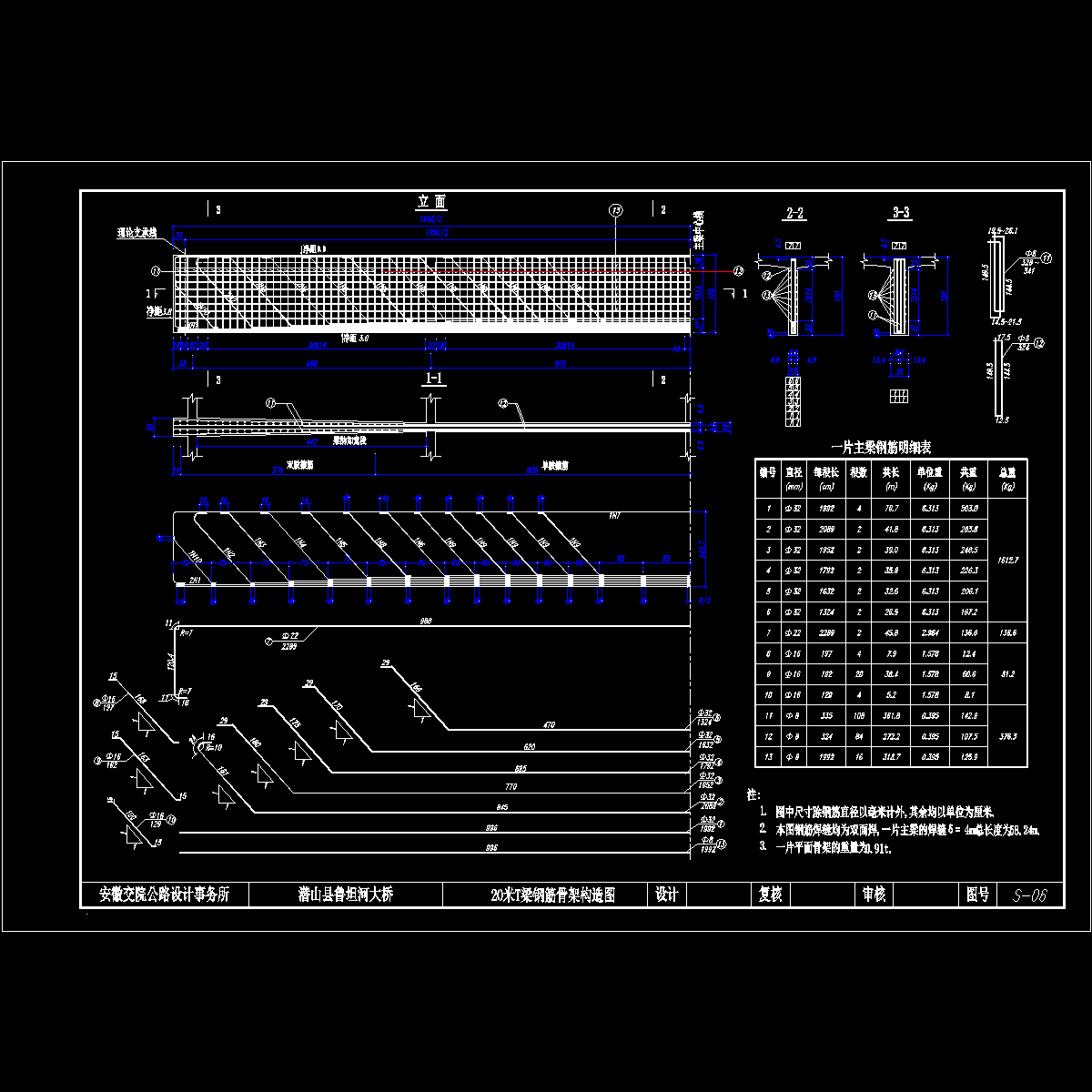

s-06 20米t梁钢筋骨架构造图.dwg

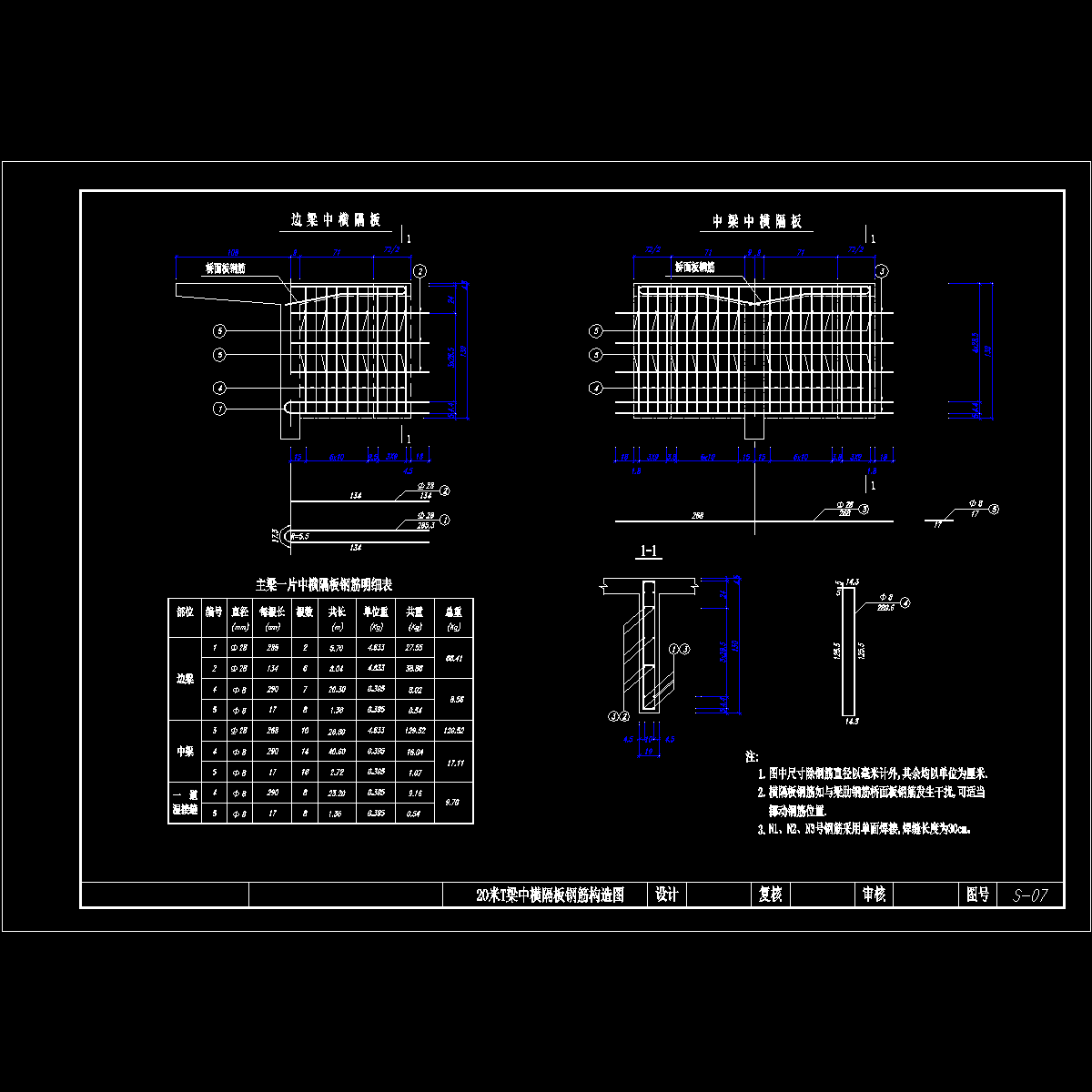

s-07 20米t梁中横隔板钢筋构造图.dwg

s-09 20米t梁主梁行车道板钢筋构造图.dwg

s-10 桥面连续一般构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
