60m下承式钢管砼系杆五跨拱桥设计全套cad图纸,横断面图

tiantianuu · 发表于 2020-10-6 11:42:02

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

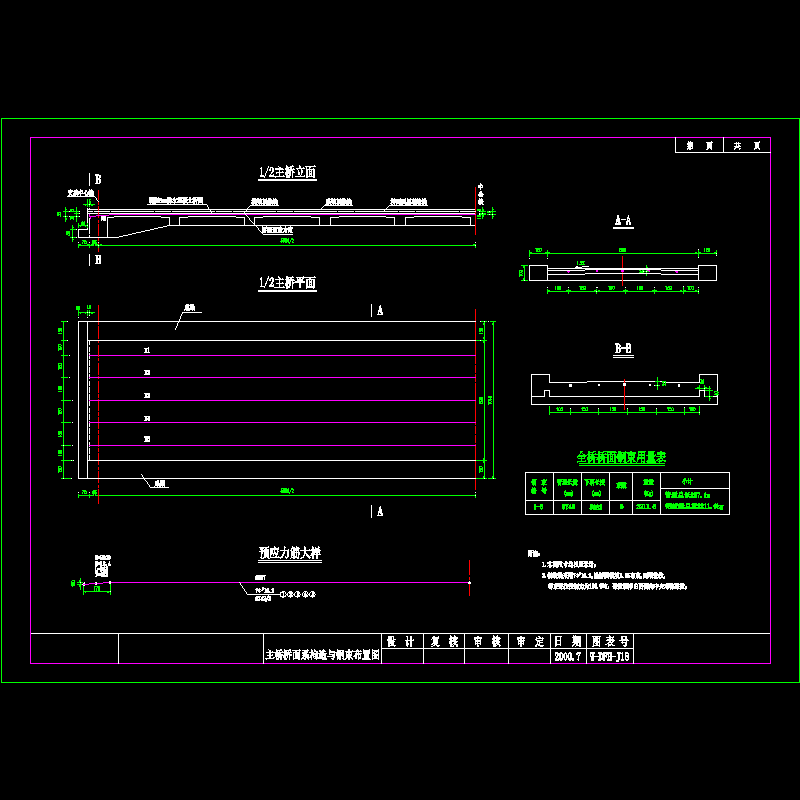

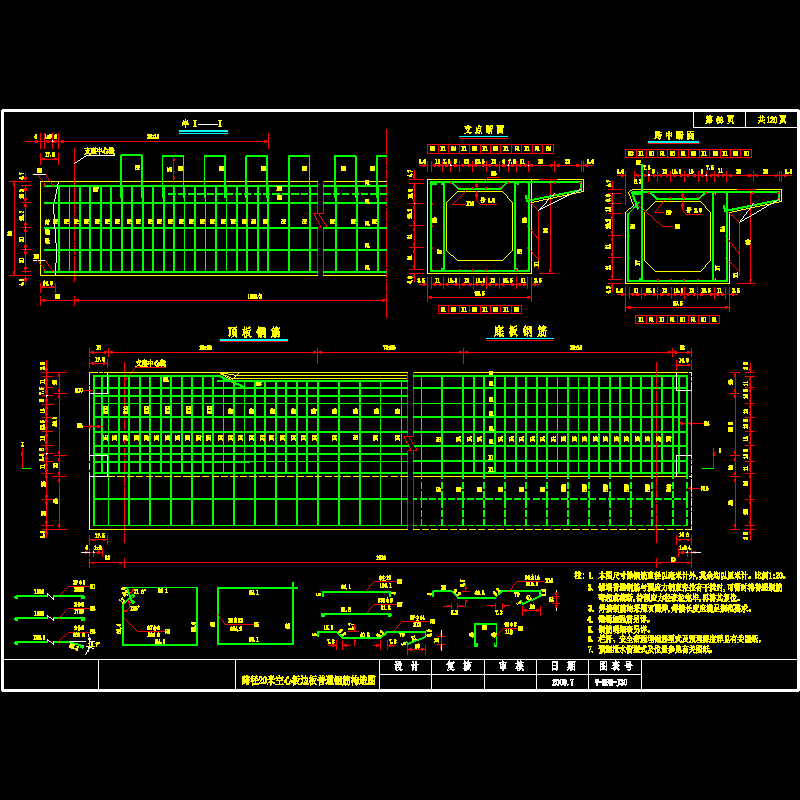

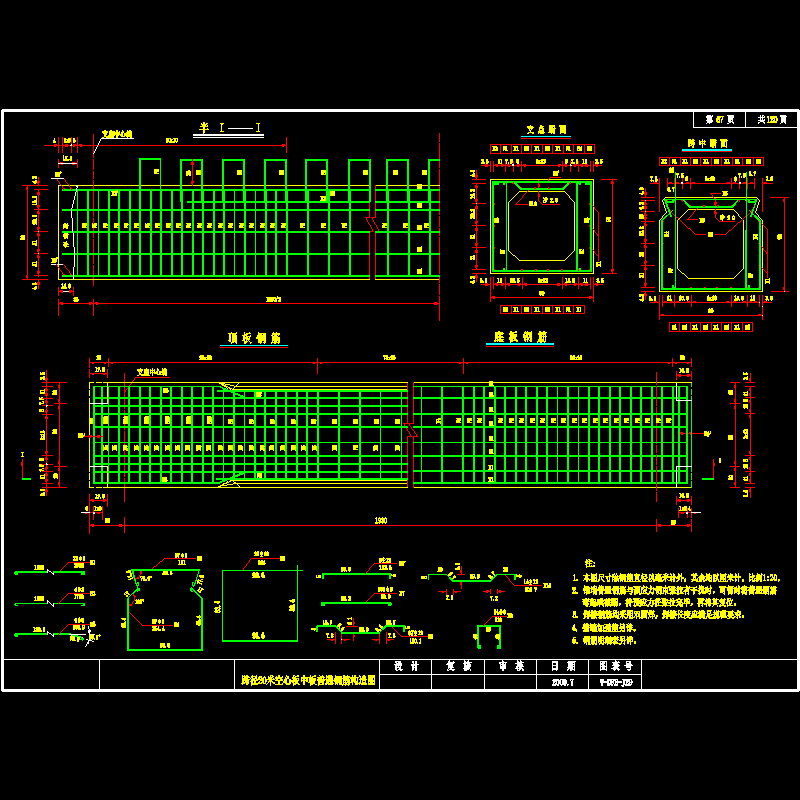

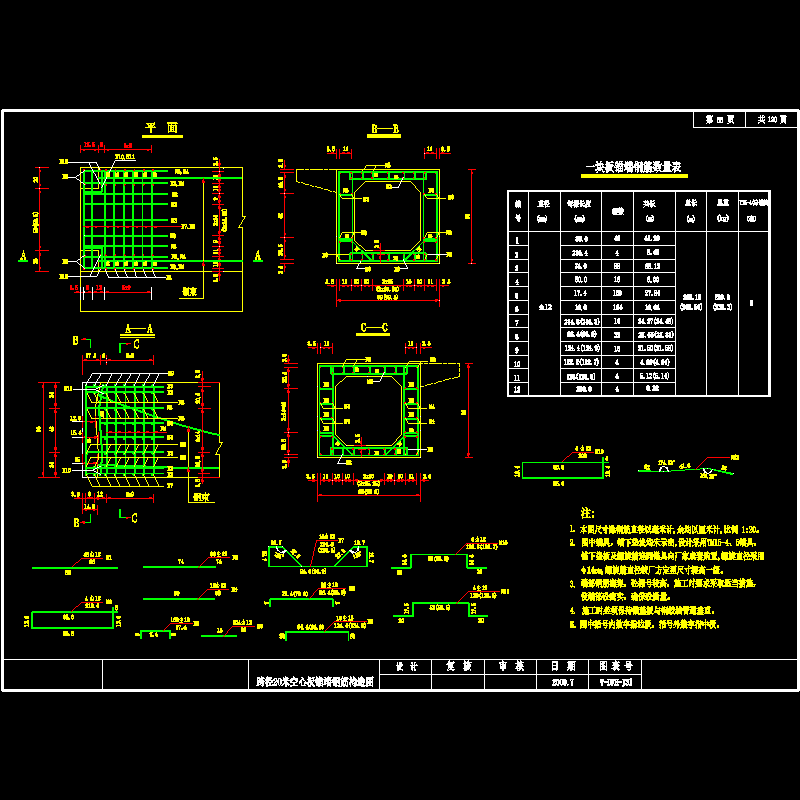

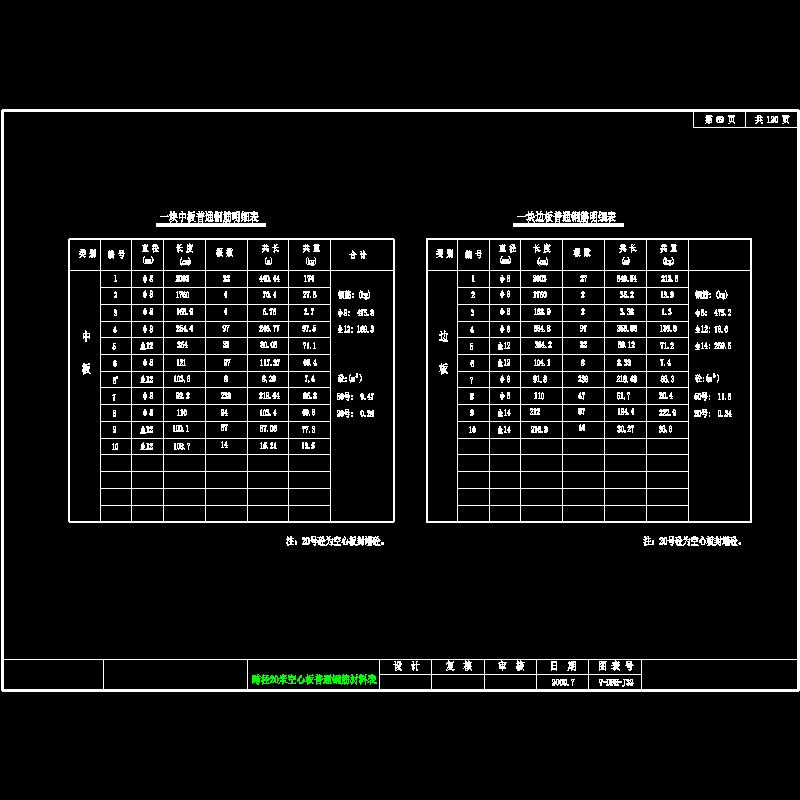

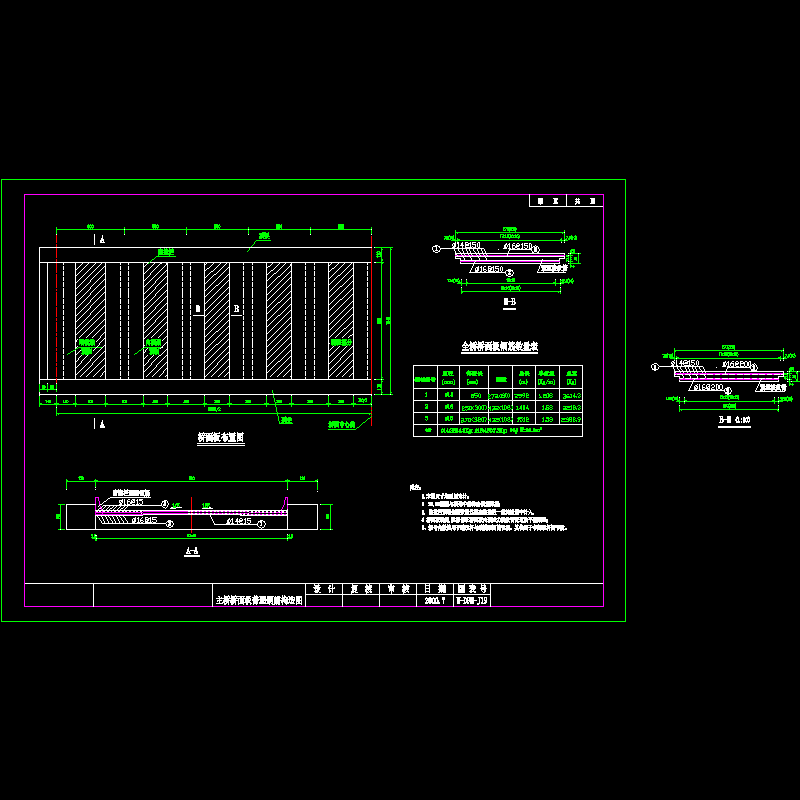

技术标准：　　横断面布置：桥梁结构为净7 2?0.5m，具体布置为：主桥时： 1.20m（系梁） 0.5m（栏杆、护轮坎） 7.0m（车行道） 1.0m（栏杆、护轮坎） 1.20（系梁），全宽为10.40m；引桥时：0.5m（栏杆、护轮坎） 7.0m（车行道） 0.5（栏杆、护轮坎），全宽为8.0m；　　荷载标准：汽车—20级，挂车—100。　　主桥跨中设计梁底标高为12.26m。　　...... 　　设计概况：　　大桥分为五跨，主跨为下承式钢管砼系杆拱。计算跨径为60m；两侧各设两跨预应力混凝土空心板梁，跨径组合为2×20 60 2×20；桥梁全长为148.76m。　　下承式钢管砼系杆拱。该桥型为外部静定结构，对基础无水平推力。适应于软土地基，且跨度较大，桥梁建筑高度小，较大地降低了路堤填土高度，故在运河地段广泛采用。，共58张CAD设计图。
