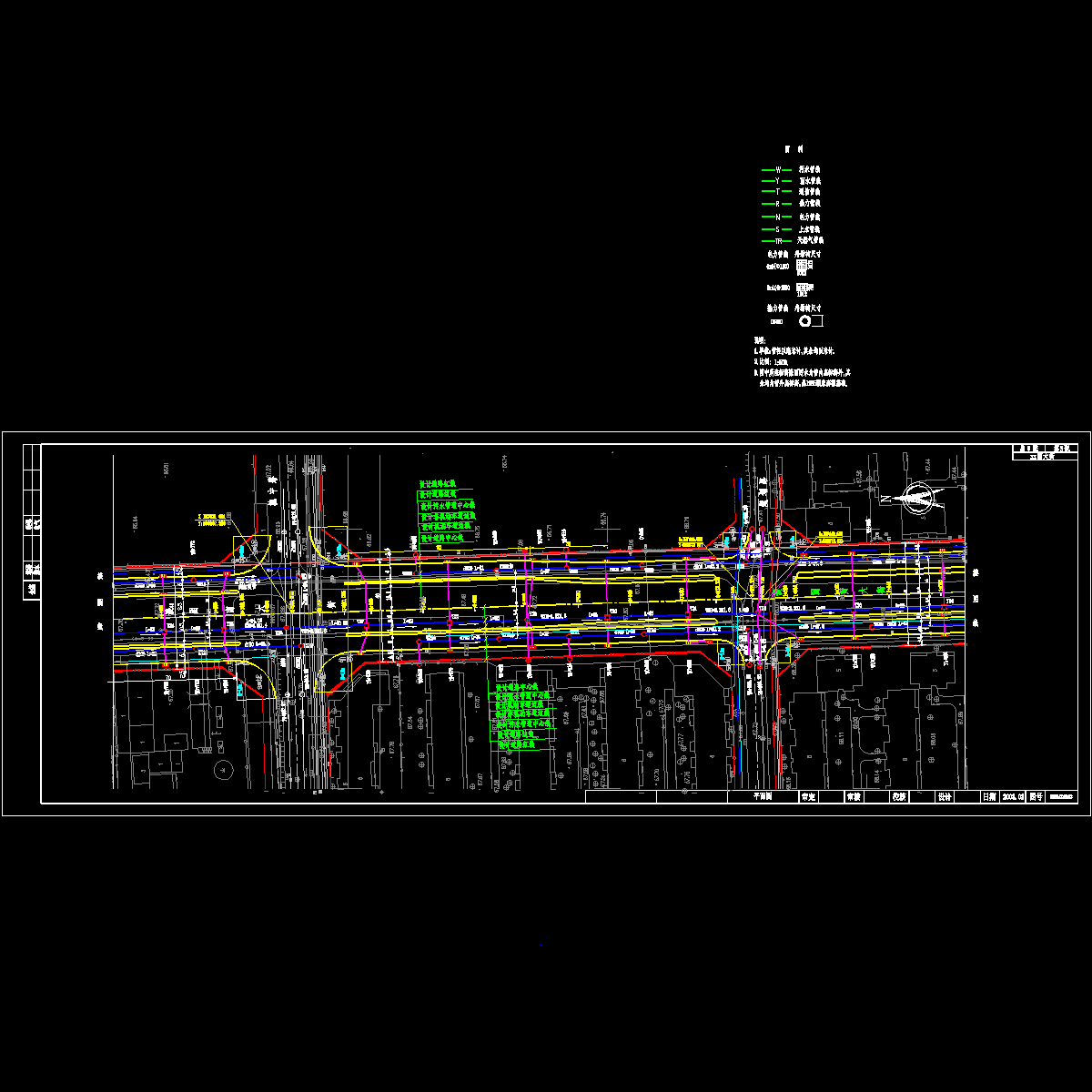

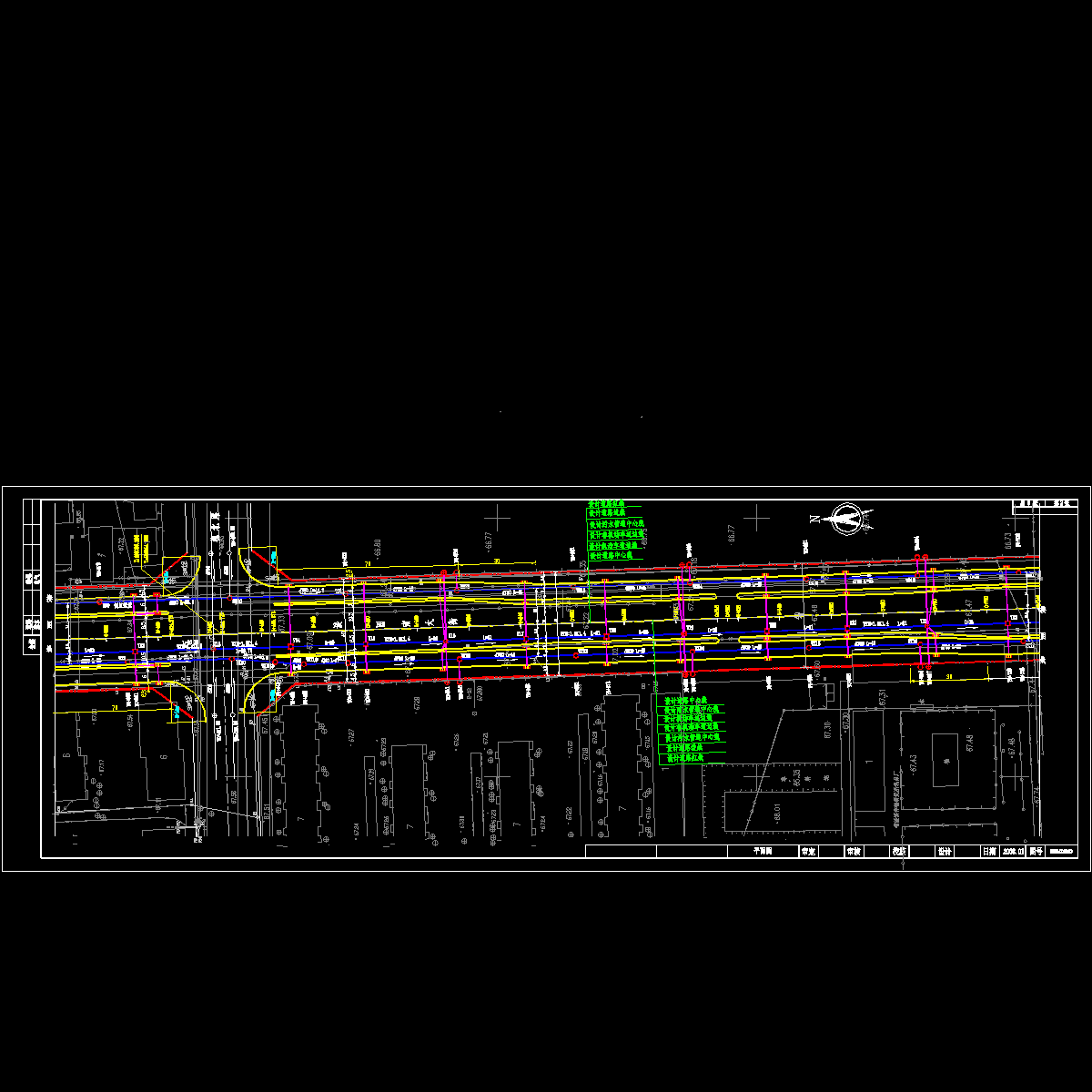

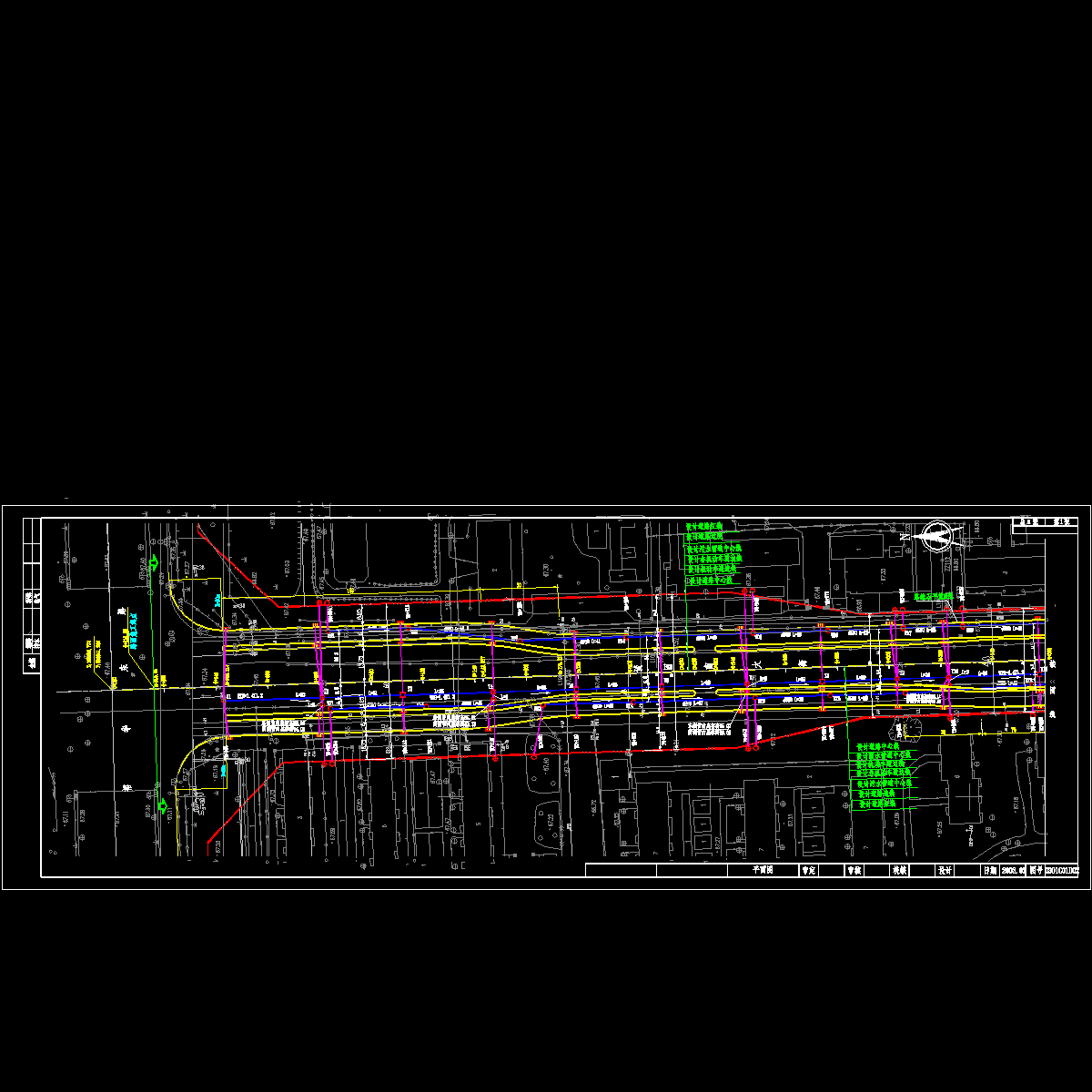

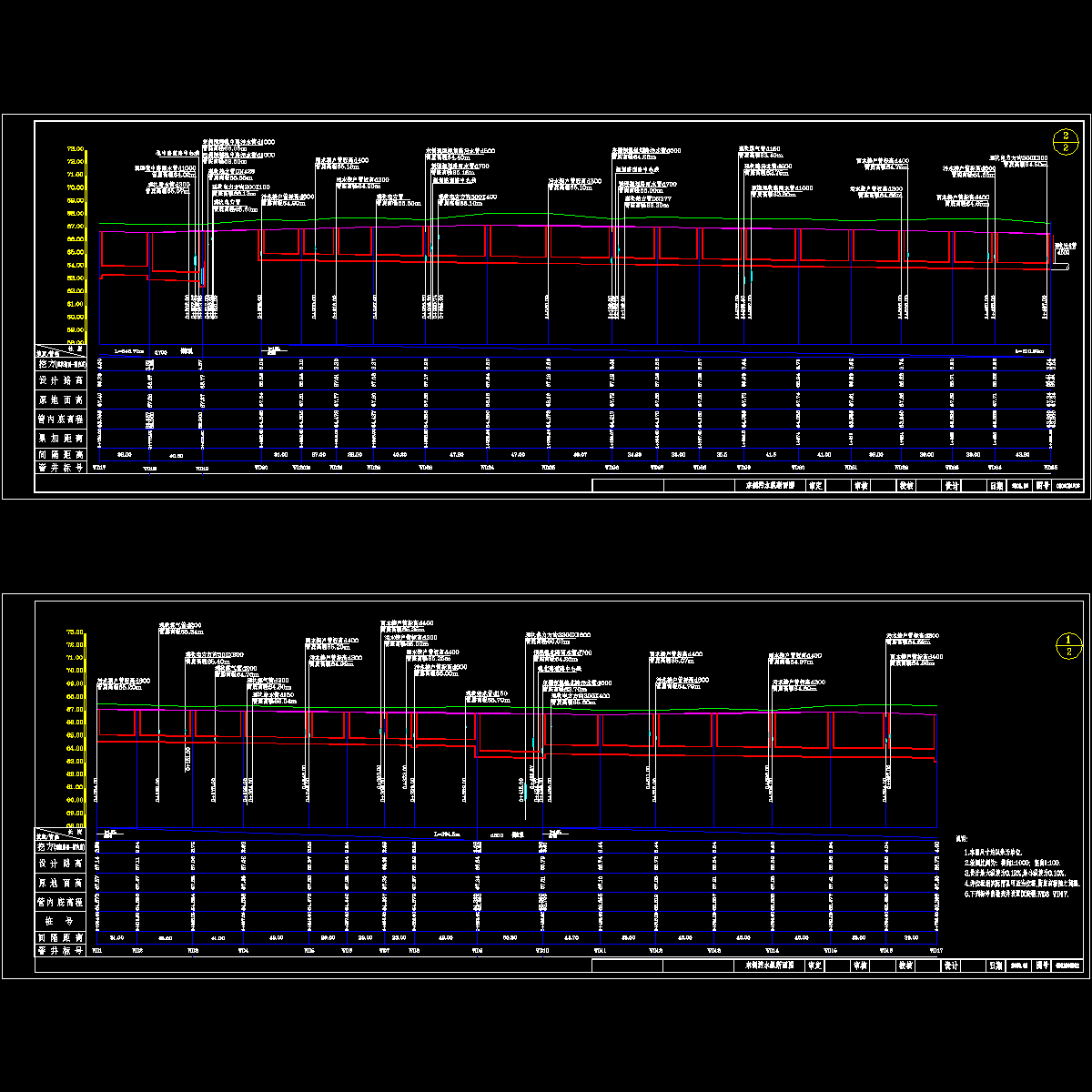

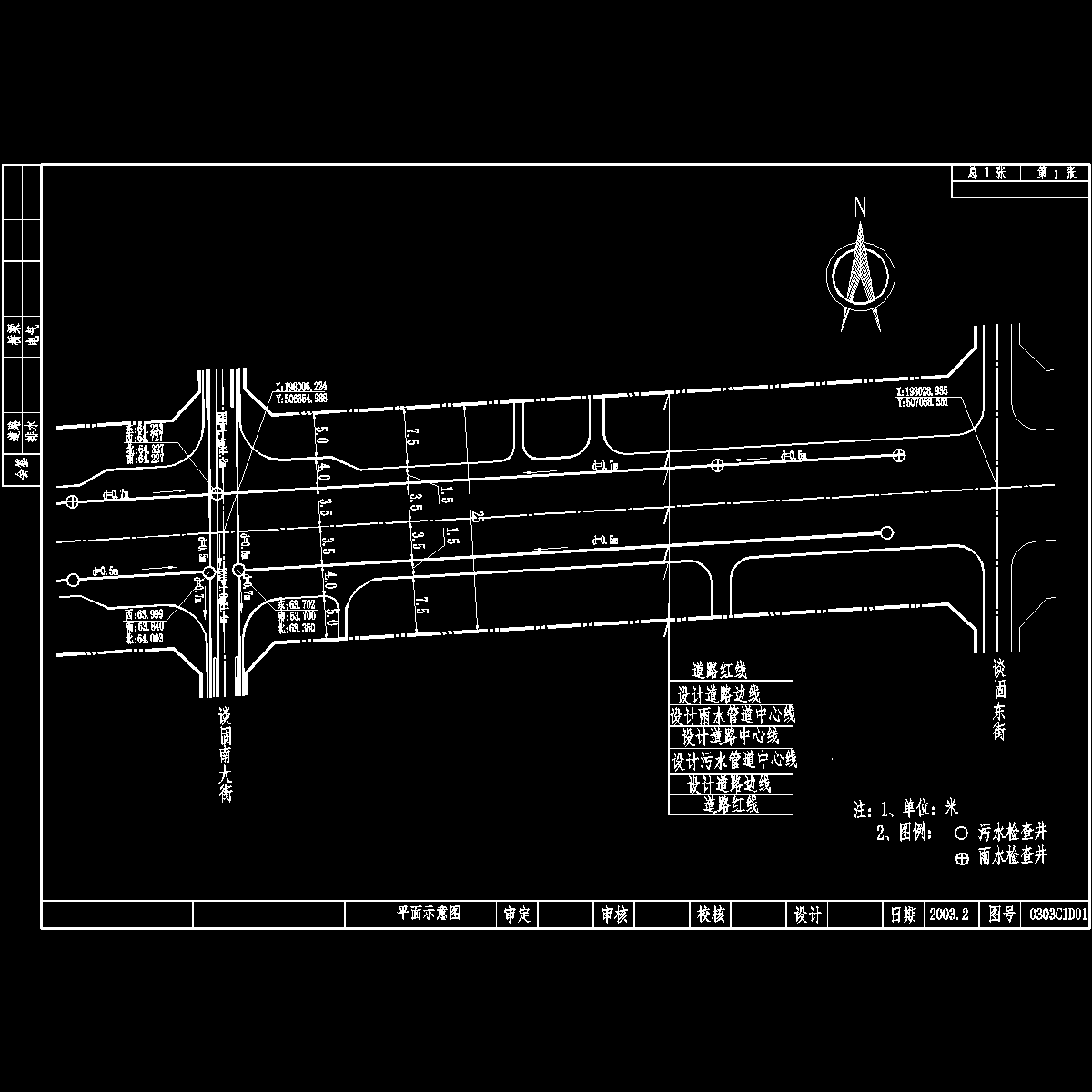

市政道路工程CAD设计图纸(沥青混凝土路面).dwg

0 主题	0 帖子	1538 积分

超级版主

Rank: 8 Rank: 8

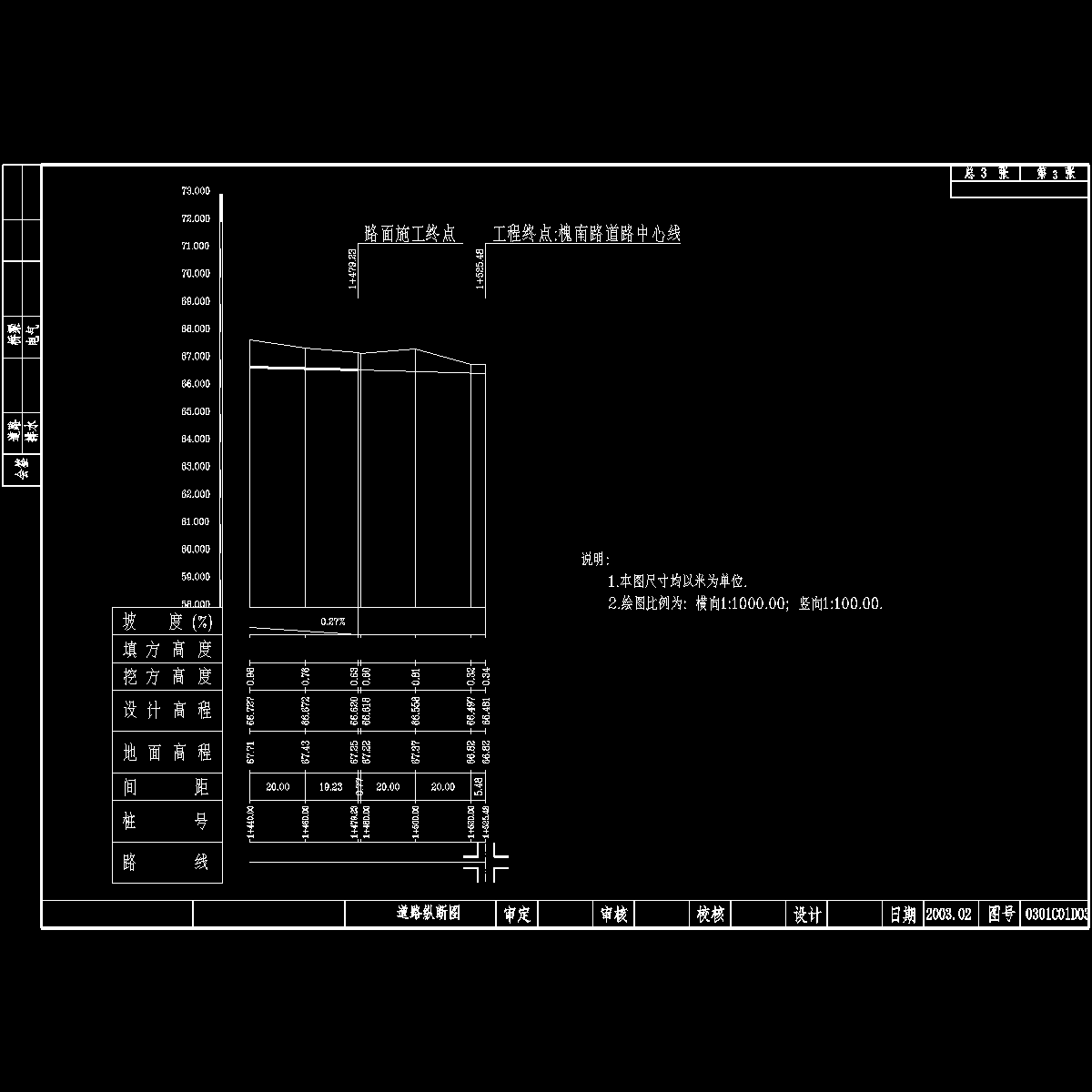

积分: 1538

发消息

发表于 2020-12-9 20:20:30 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

该资料为三幅路型式，标准段道路红线宽40m，其中机动车行道宽15m，非机动车行道各宽6m，人行道各宽4.5m，分隔带各宽2米。路面横坡采用1.2%直线线型路拱，人行道横坡采用2%。　　4、路面结构设计　　道路面层为沥青混凝土路面，采用我院通用图SDT-013中主干道L-1型。其结构自上而下为： 3cm抗滑层， 4cm中粒式沥青混凝土，5cm粗粒式沥青混凝土，20cm石灰粉煤灰碎石，二灰土25cm,结构层总厚57cm。　　5、道路纵断设计　　本次道路纵断设计是以现状路面标高及交叉路口控制标高进行设计，根据现状地形，在适当位置增设变坡点。在设计路面与现状路面顺接处，请复核现状路面标高,若与图纸不符，请及时与我院联系解决.与xx路路口顺接处见xx路路口竖向设计。
