双孔箱涵施工图纸（青石栏杆）.

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：湖南
• 编制时间：近代
• 跨径大小和多跨总长：13.5m

附件详情

• 设计总说明2

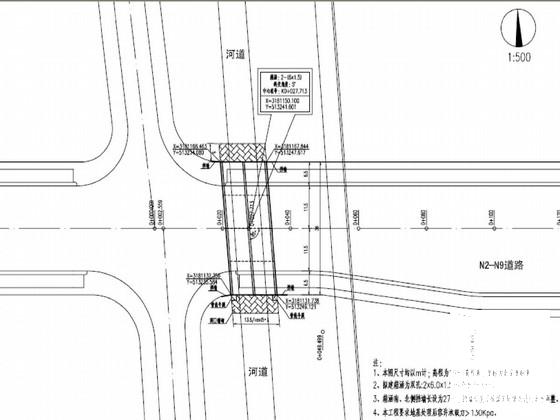

• 箱涵平面定位图
• 箱涵立面图
• 箱涵断面钢筋构造图
• 箱涵平面钢筋构造图
• 箱涵侧牛腿钢筋构造图
• 箱涵涵洞处理及挡墙压顶构造图2
• 青石栏杆构造图

附件详情

设计依据：城市桥梁设计规范CJJ11-近代；城市桥梁搞垮设计规范CJJ166-近代；公路桥涵施工技术规范JTG/TF50-近代
概况：箱涵为钢筋混凝土双孔箱涵，总跨径13.5m，净跨6.0M，净高1.5m。箱涵设计安全等级：一级，设计使用年限50年。设计荷载：城-A级，人群荷载4.0KN/M2。箱涵地基处理采用素混凝土桩加固处理，要求处理后容许承载力达到130kpa。箱涵侧板后采用级配碎石铺筑，箱涵采用就地浇筑工艺。涵身混凝土最低强度等级：C40。最大水胶比：0.45。最少胶凝材料用量：320KG/M3。栏杆石料为青石。
……共计8张，

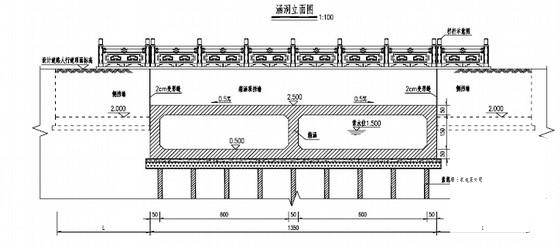

涵洞立面图

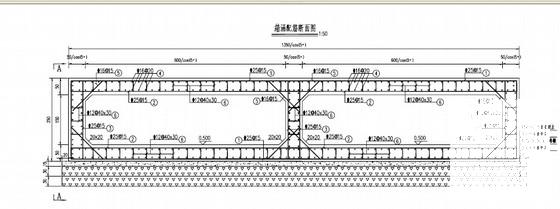

箱涵配筋断面图

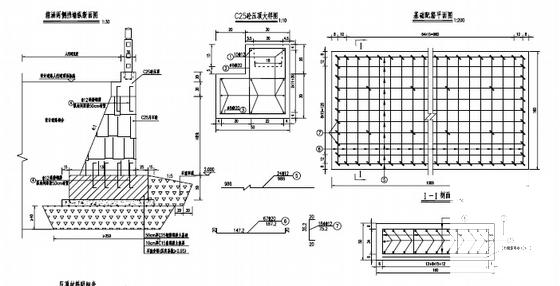

箱涵涵洞处理及挡墙压顶构造图

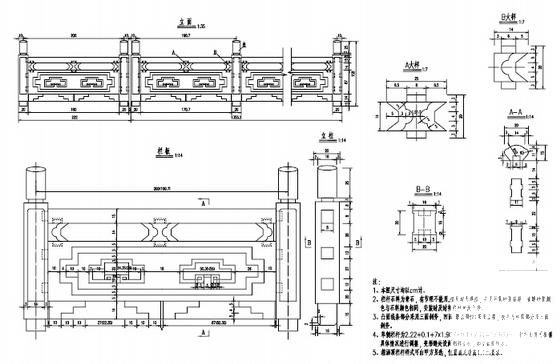

青石栏杆构造图

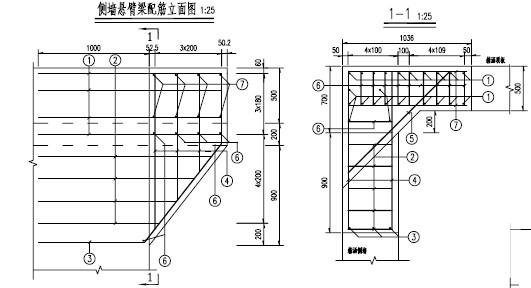

侧墙悬臂梁配筋立面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
