一份电子厂厂房给排水、消防设计竣工CAD图纸

wowow66 · 发表于 2020-2-16 16:57:46

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
功能：其他
设计内容：供热系统, 消防系统
设计阶段：竣工图
参考图纸：20张以上
设计年代：近代

附件详情

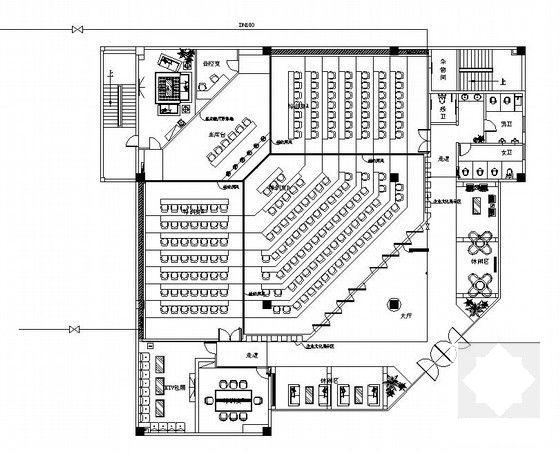

给水平面图
给排水系统图
消防设计说明
消火栓平面与系统图
热水系统图
消火栓平面图
喷淋设计说明
喷淋平面图
喷淋系统图

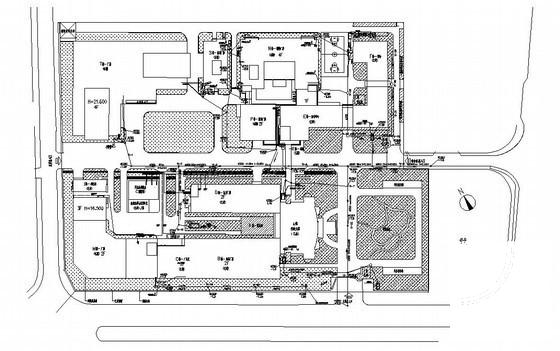

外网给水总平面图
外网蒸汽总平面图
二期污水总平面图
二期雨水总平面图

附件详情

某外资电子厂房施工竣工图。包含宿舍楼，厂房，办公楼等给排水，消防整套图纸，含资料目录。目前工程已经竣工且投入使用

资料介绍：某外资电子厂房施工竣工图。包含宿舍楼，厂房，办公楼等给排水，消防整套图纸，含资料目录。目前工程已经竣工且投入使用。该项目室内消防管道:DN≤100mm采用镀锌钢管,丝扣连接,DN>100mm,采用镀锌钢管,卡箍连接,阀门等处法兰连接.机房内管道连接采用法兰连接,焊口处须作酸洗除锈,二次热镀锌处理.消防排水管均为镀锌钢管,丝扣连结,室外消防管道采用采用镀锌钢管。消火栓出口安装高度为 FL+1.10；管路标高为管道中心标高；
该资料喷淋系统为轻危险级,喷水强度为4L/min m。喷淋系统采用内外壁热镀锌钢管,管径≤DN100为丝接,管径＞DN100为沟槽式卡箍连接。喷淋管道变径时,应采用异径管件,不宜采用补芯;喷头与管网连接时,必须用异径管件,不准用补芯。

设计内容：新建工程消防喷淋系统、新建工程消火栓系统、新建工程灭火器配置管道安装设计、阀门安装设计等。

图纸共58张

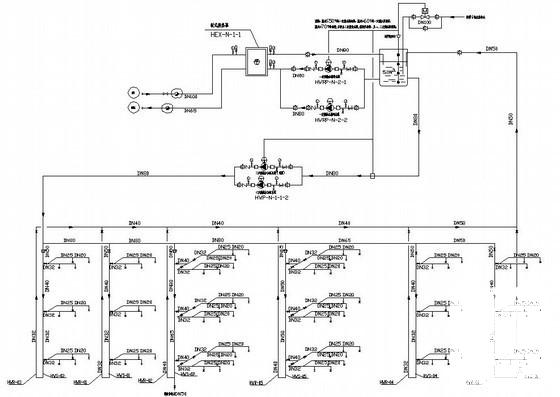

热水系统图

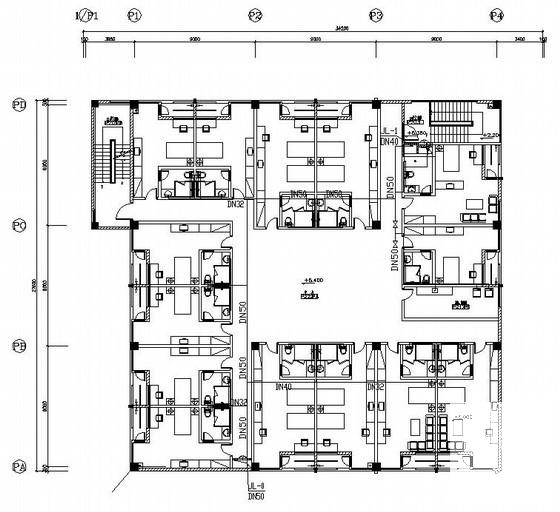

二层给水平面图

消火栓布置图

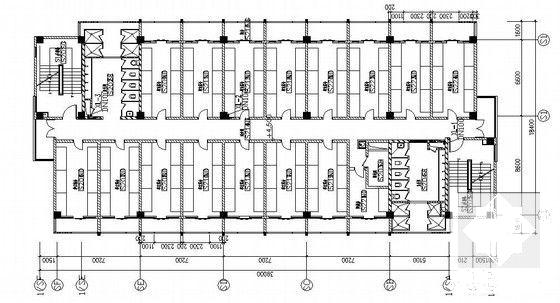

四层消火栓平面图

一层消火栓系统图

二层喷淋平面图

栋消火栓系统图
