一份农村污水管网给排水CAD施工图纸(管道与检查井连接)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 功能：交通道路
• 设计内容：污水排水系统, 废水排水系统, 雨水排水系统
• 设计阶段：施工图设计
• 参考图纸：10-20张
• 管道方式：明渠
• 设计年代：近代

附件详情

• 资料目录
• 污水管网施工设计总说明

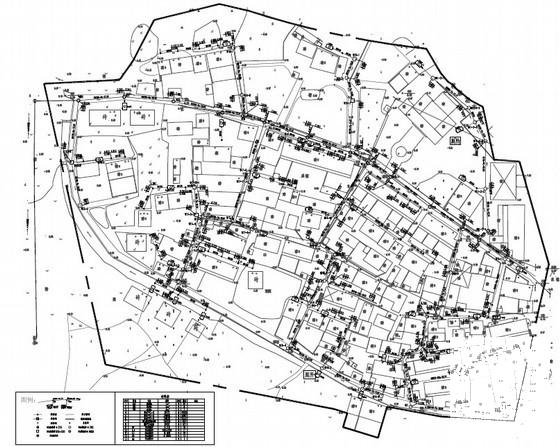

• 污水管手记系统 平面布置图
• 接户管示意图
• 路面修复图
• 管道与检查井连接图
• 管道回填图
• 塑料检查井
• 检查井
• 收口式圆形检查井
• 污水提升井

附件详情

该项目位于浙江，为农村污水管网收集工程，本污水管网收集工程规模为60t/d。化粪池改造采用以下措施：建议废弃室内化粪池，并用砂石进行填埋；距离污水主管或处理设施较近，且符合地形坡度要求的住户，其卫生间污水可直接纳入污水管网；距离污水干管会处理设施较远，或地形坡度较小的住户，建议新建联户公用化粪池，生活污水经化粪池预处理后，在纳入污水管网；村内公厕化粪池以及户外小型化粪池，要做防渗处理并便于清掏。
，共12张图。

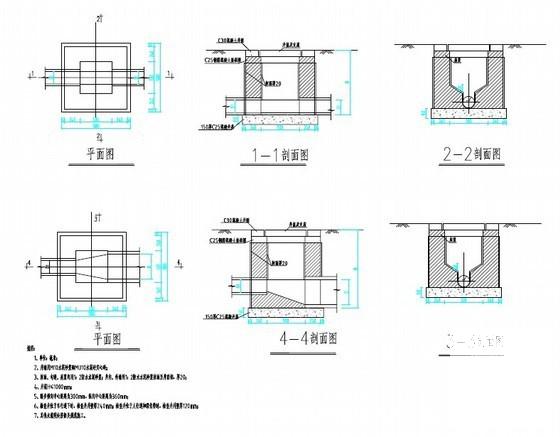

检查井

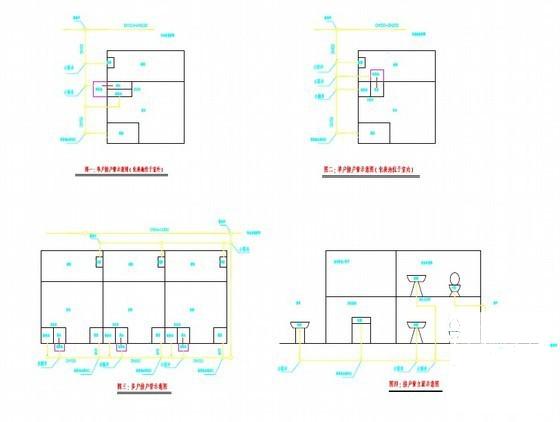

接户管示意图

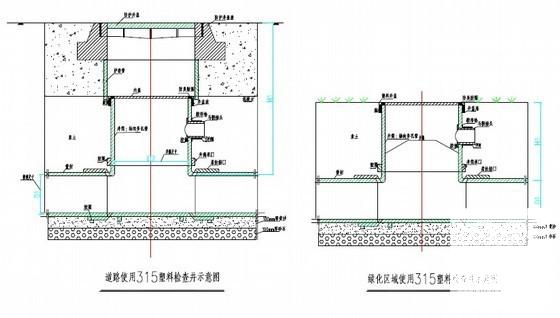

塑料检查井

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
