一份小学教学综合楼、宿舍楼建筑CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

场地面积：8483.04平方米
教学楼：
基底面积：1230.8平方米，
建筑设计面积：5370.2平方米，
建筑高度：18.6米
建筑层数：5层，

宿舍楼：
基底面积：281.69平方米，
建筑设计面积：1187.93平方米，
建筑高度：15米
建筑层数：4层，

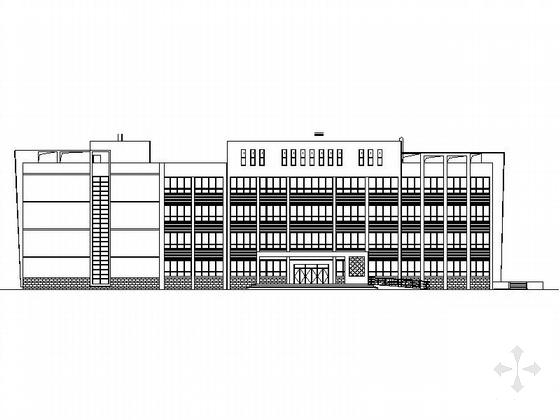

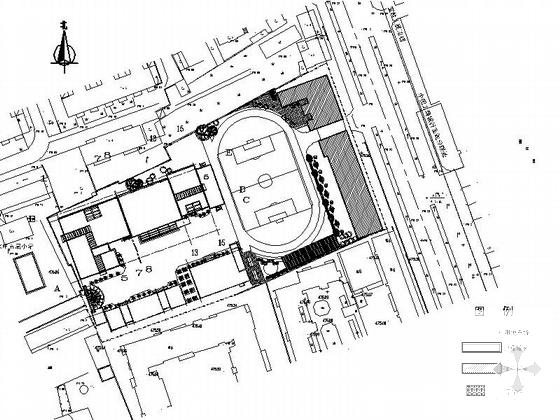

含建筑平面图、立面图、剖面图、 节点详图 和设计说明，共27张图纸

图2

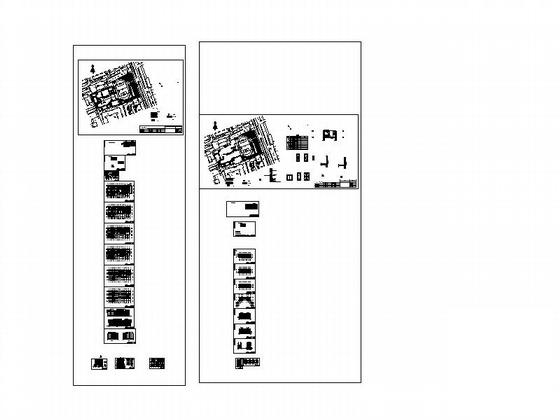

总缩略图
