7层医院综合楼给排水设计CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑地上层数：7层
• 建筑地下层数：1层
• 出图日期：2008
• 设计阶段：施工图设计
• 供水方式：市政供水, 高位水箱
• 供水分区：两区
• 污废水排水体制：分流
• 设计内容：给排水, 消火栓
• 设置场所火灾危险等级：中危险级Ⅰ级

附件详情

本图湖南某医院综合楼给排水施工图，地下一层，地上八层。地下室设消防水池，屋顶设生活水箱，全部实现超水位自动控制，雨污分流排水，屋顶水箱供水。

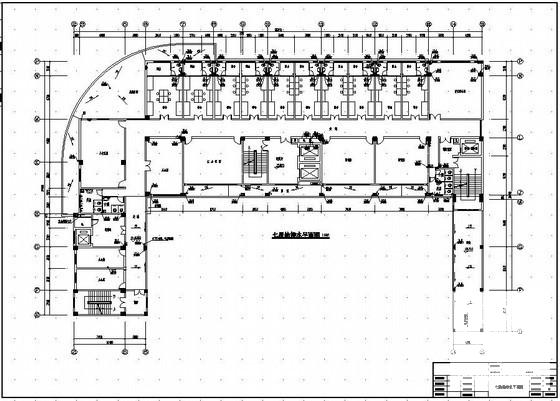

屋顶给排水平面图及水箱详图

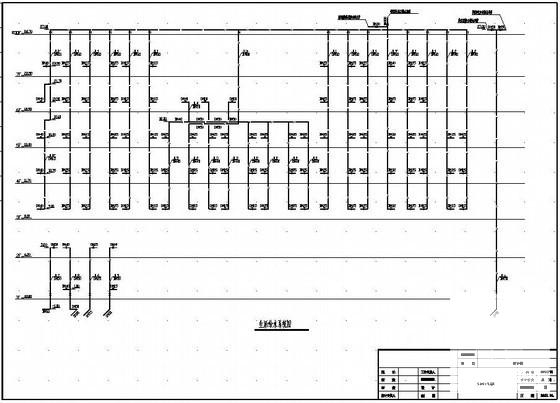

生活给水系统图

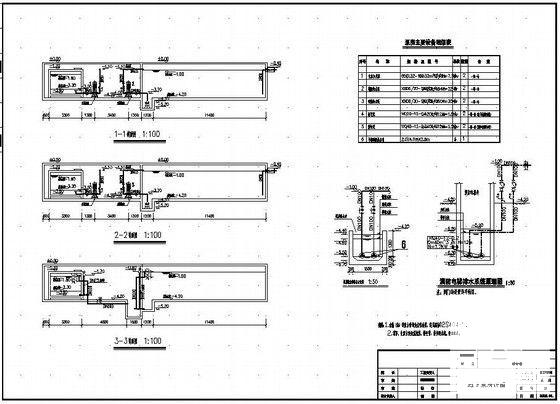

地下泵房详图

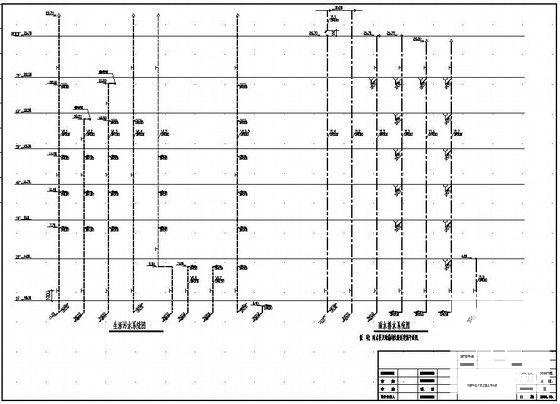

生活雨污水排水系统图

卫生间大样图

消火栓及自喷系统图

生活热水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
