该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：医疗建筑
-
建筑层数：高层建筑
-
建筑高度：77.3m
-
地上楼层：19层
-
地下楼层：1层
-
设计阶段：施工图设计
-
供水方式：市政供水, 高位水箱, 水池水塔
-
供水分区：两区
-
污废水排水体制：分流
-
设计内容：给水系统, 循环冷却水系统, 污水排水系统, 废水排水系统, 雨水排水系统, 消火栓系统, 喷淋系统, 气体灭火系统
-
地下室：车库
-
设置场所火灾危险等级：中危险级Ⅱ级
-
参考图纸：50到100张
-
设计年代：近代
附件详情
-
给排水设计施工说明
-
人防地下室给排水设计施工说明
-
地下室喷淋布置平面图
-
地下室平时给排水、消防平面图 平时集水坑系统图
-
给排水、消防平面图
-
机房顶给排水、消防平面图 消防水箱大样图
-
喷淋布置平面图
-
卫生间大样图
-
生活泵房大样图
-
消防泵房大样图
-
生活给水原理图
-
喷淋给水原理图
-
主楼污废水系统 污废水管出户示意图
-
裙房生活给水系统图 裙房消火栓给水原理图
-
裙房污废水系统图 裙房屋面雨水及空调冷凝水系统图
-
裙房空调冷凝水系统图
-
战时给水系统图 战时集水坑系统图
-
......
附件详情
项目概要：该项目为院病房大楼及保健楼,地下一层，地上十九层，地下室一层为汽车库，局部停两层车，战时为人防物资库；地上一至十九层为门诊、办公以及病房等用房；该建筑按照一类高层医院建筑进行设计。
设计范围：建筑内的室内给排水及消防给水设计。；地下室柴油发电机房、配电室采用脉冲超干粉灭火系统.
42+8张图

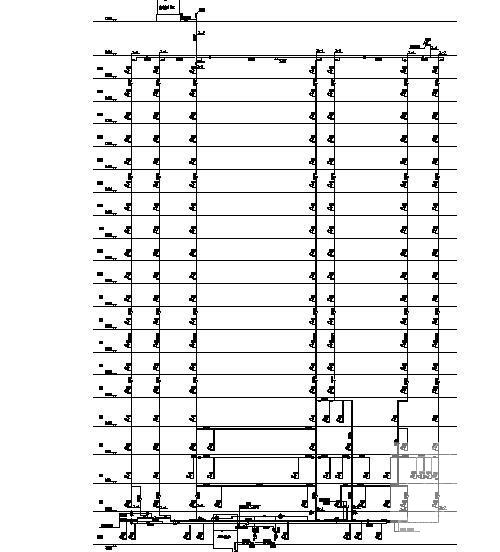

第 1 张图

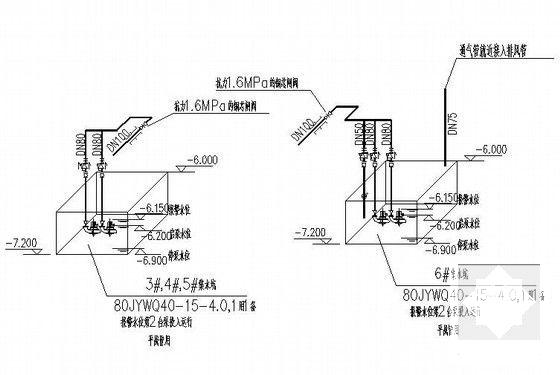

第 2 张图

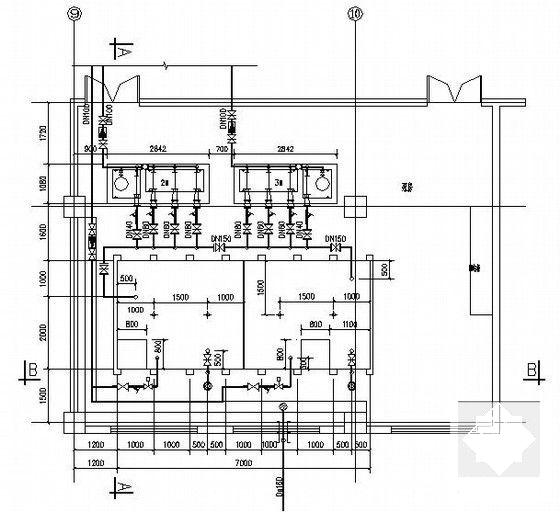

第 3 张图

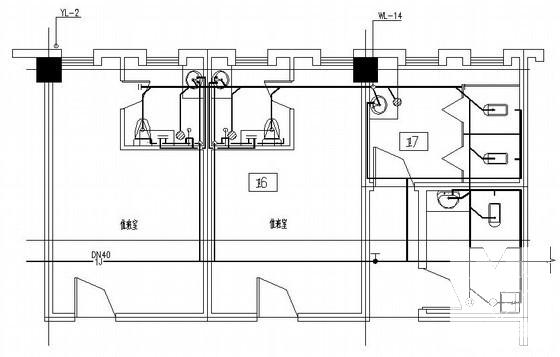

第 4 张图

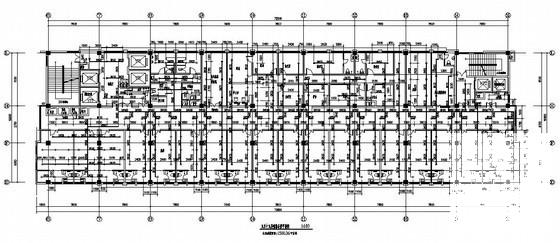

第 5 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
