[CAD]三甲中医院智能化弱电深化设计图纸(计算机网络系统)(TN-S)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：约28000平方米
• 地上层数：10层
• 地下层数：1层
• 图纸设计深度：深化设计图
• 设计年代：近代
• 地下室用途：车库,设备用房
• 负荷等级：一级,二级,三级
• 防雷等级：第二类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目地址：重庆
• 弱电设计：入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,扩声系统,会议系统,信息网络系统,公共信息显示系统,智能化集成,机房工程,呼应信号及信息显示

该附件为重庆三甲中医院智能化弱电深化设计图纸，设计范围包括：1.结构化综合布线系统、2.计算机网络系统、3.有线电视系统、4.机房建设系统、5.信息发布系统、6.视频监控系统7.门禁管理系统、8.停车场管理系统、9.巡更及报警系统、10.数字时钟系统、11.候诊排队系统、12.病房呼叫系统。

门禁巡更平面图

门禁系统拓补图

外网语音拓补图

信息发布平面图

弱电平面图

病房呼叫及候诊排队平面图

监控、门禁、报警、巡更系统平面图.dwg

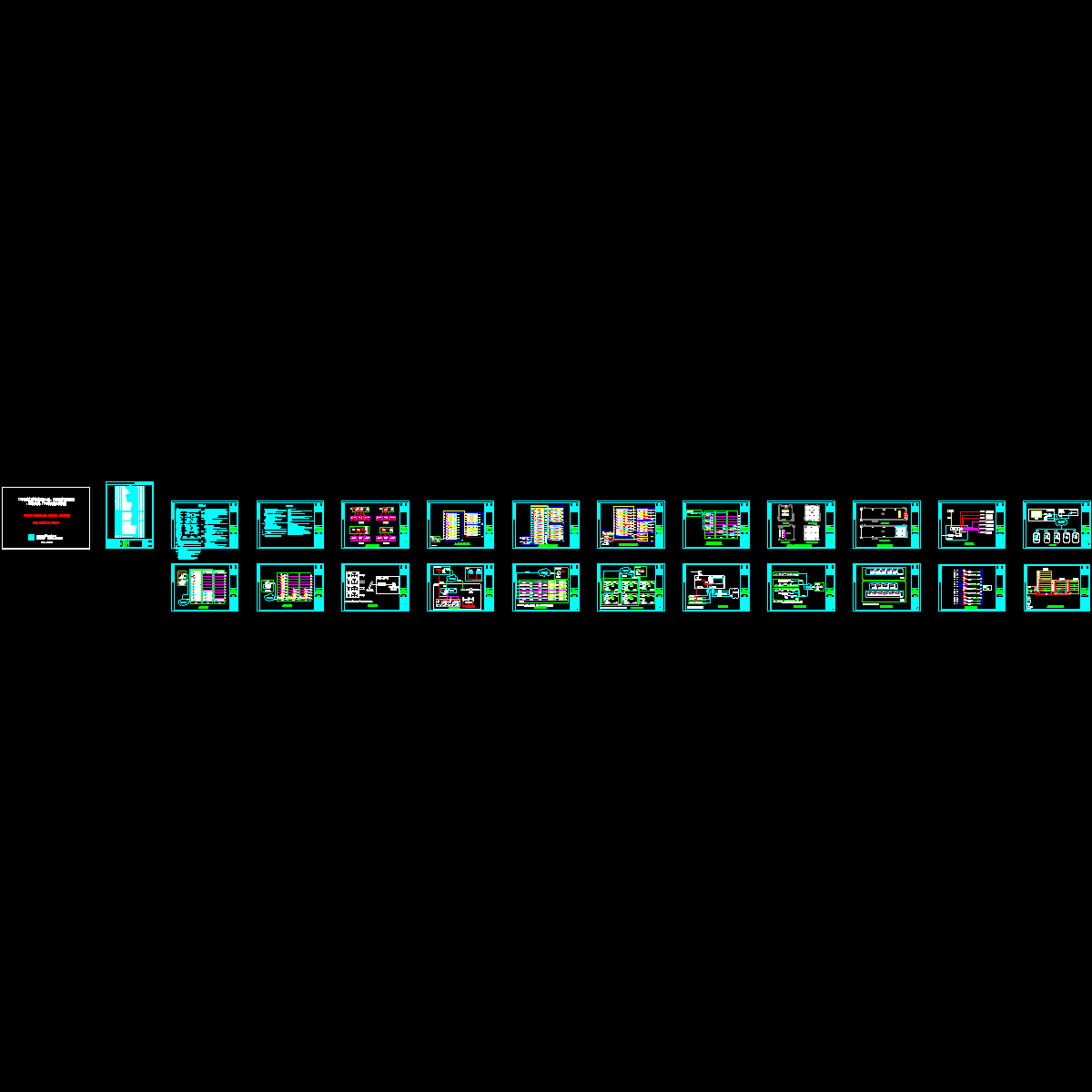

系统图.dwg

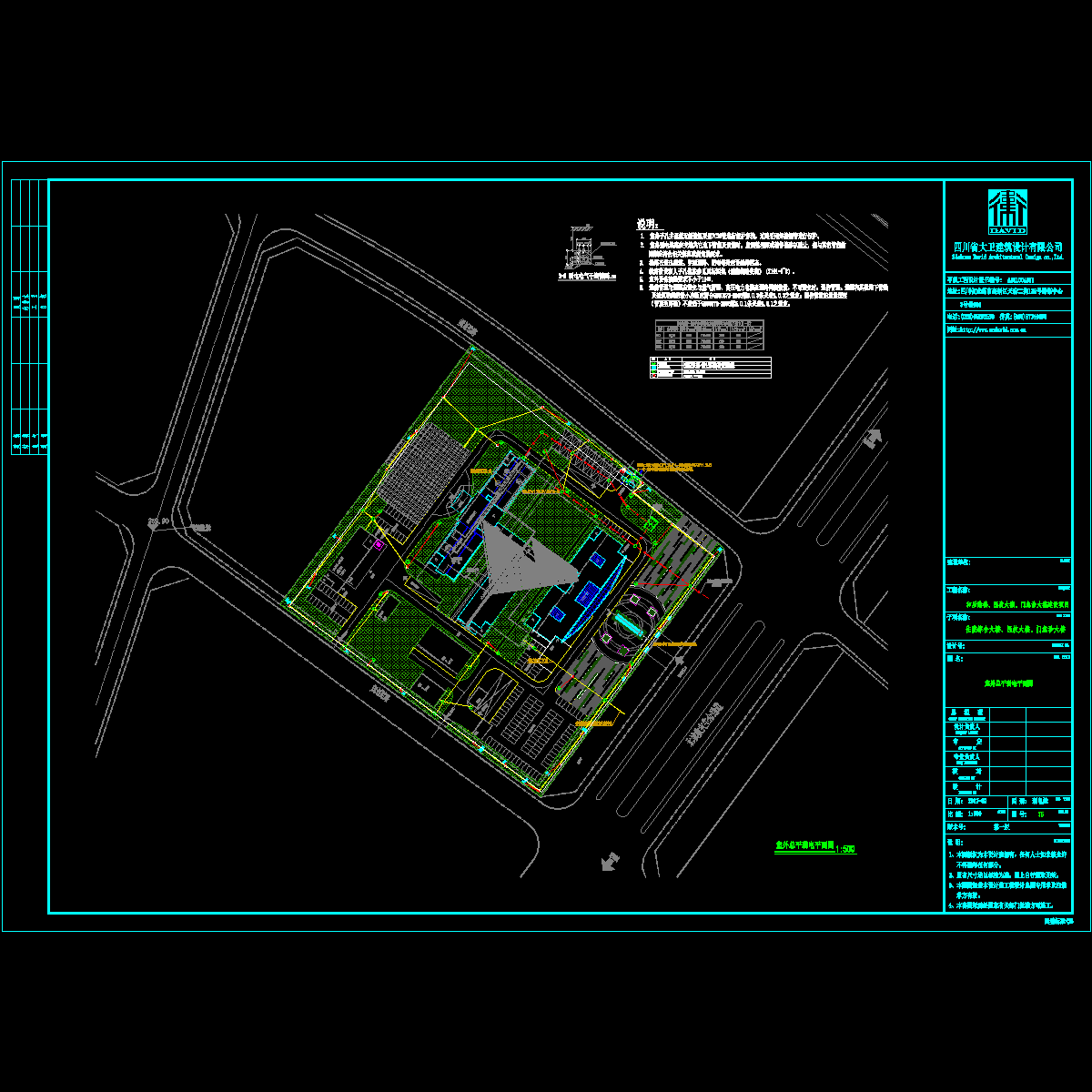

总平面图.dwg

病房呼叫、候诊排队、数字时钟、窗口对讲、信息发布系统平面图.dwg

电视、网络、电话、无线ap平面图.dwg

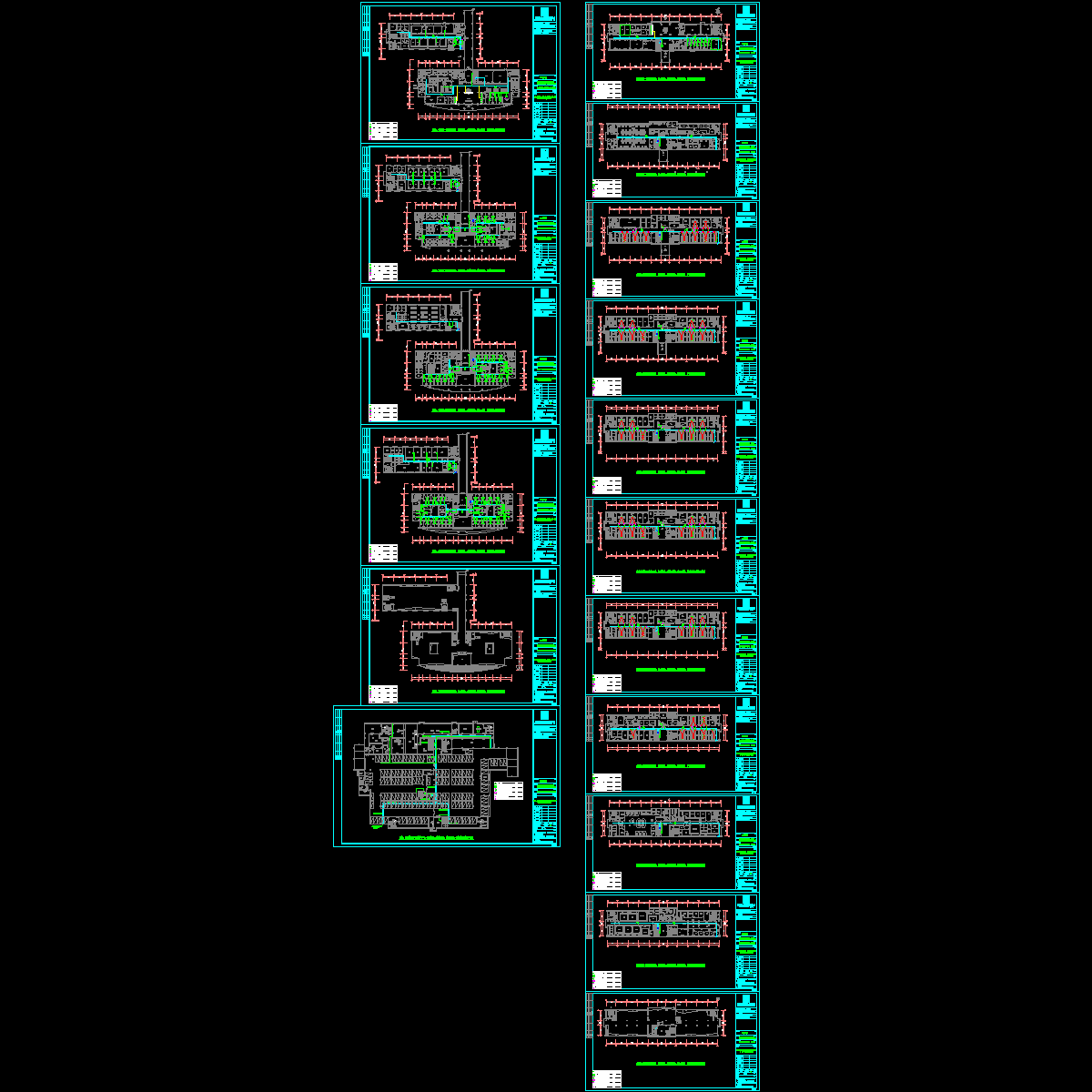

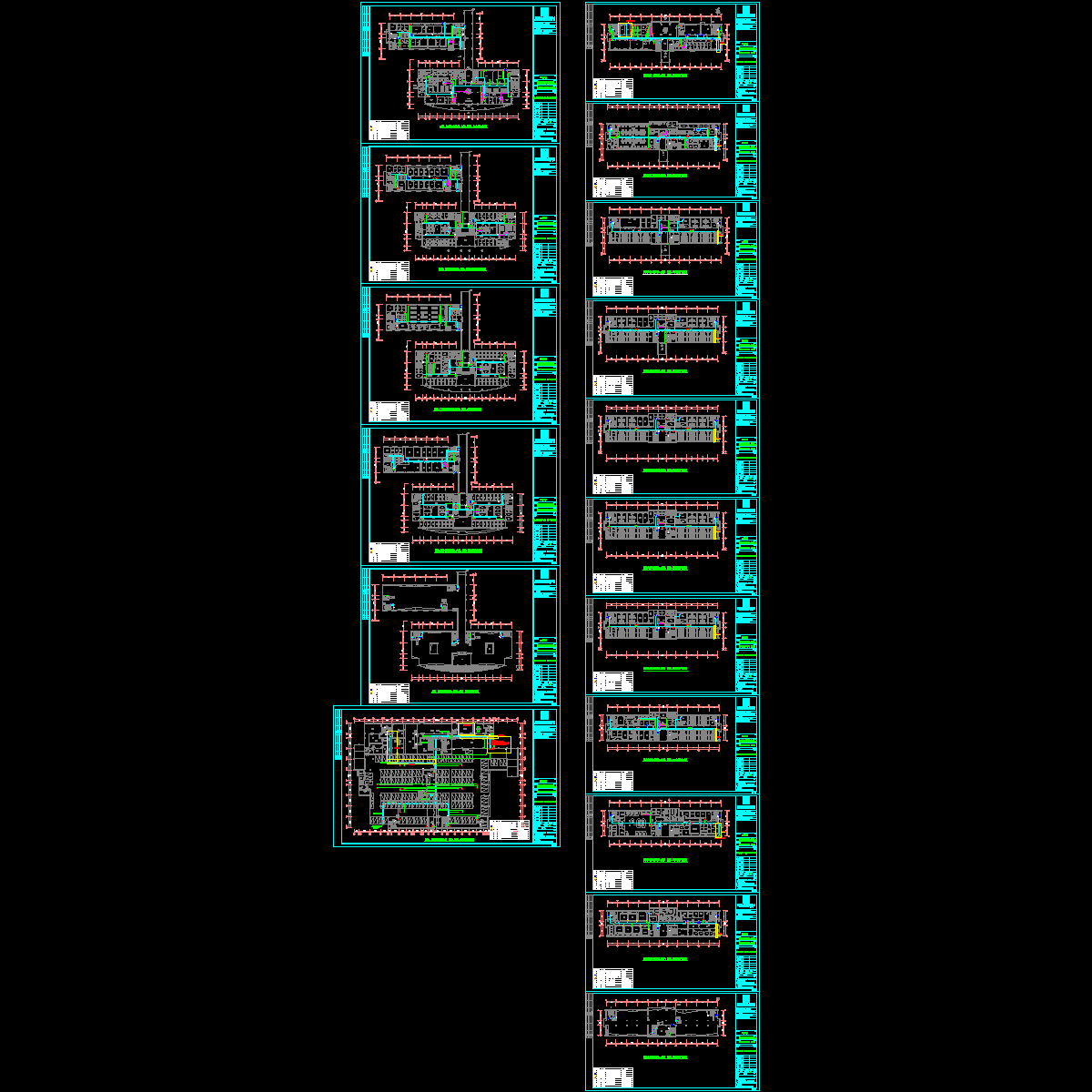

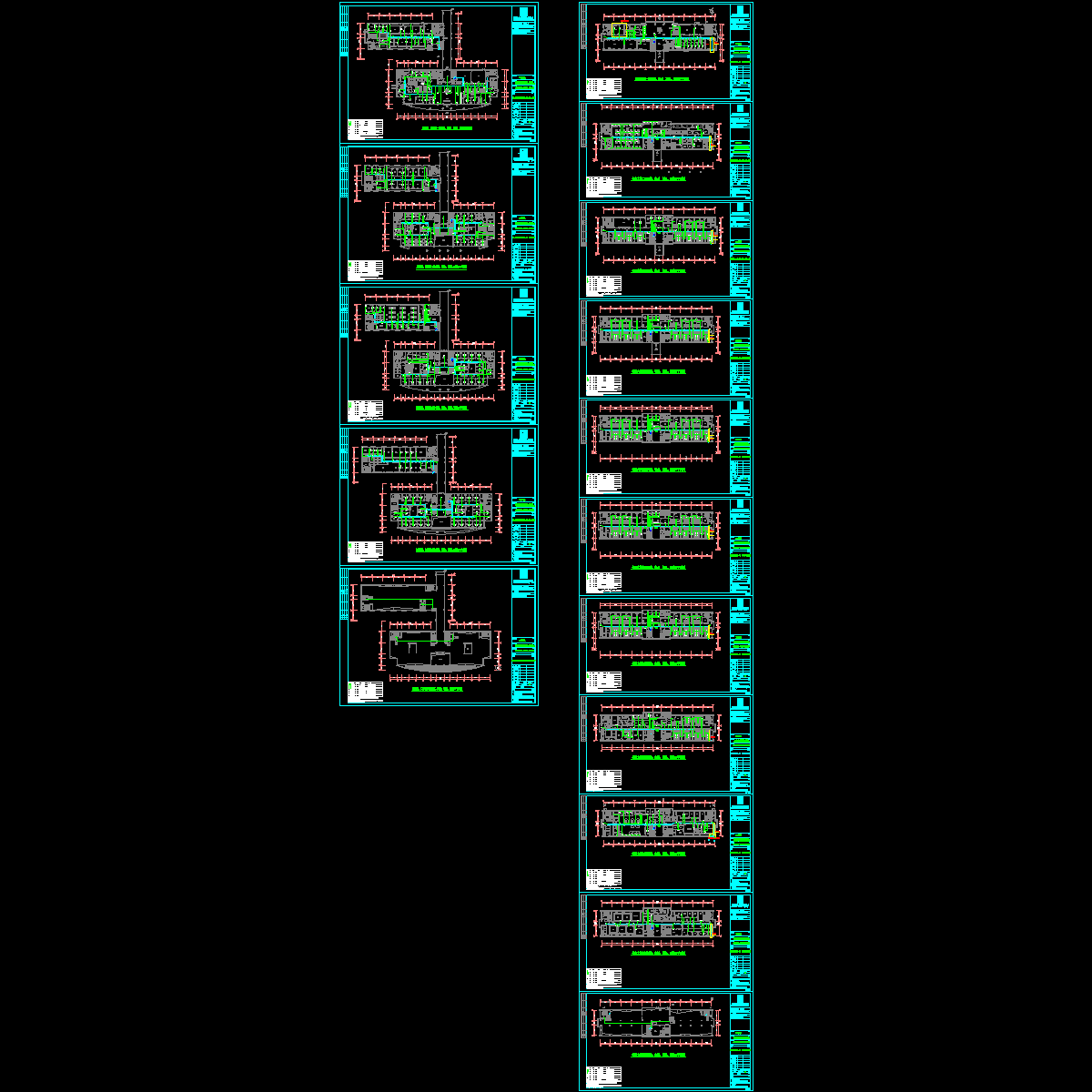

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
