一份8层综合三甲医院电气CAD施工图纸（弱电大样）

bb5566 · 发表于 2020-2-17 23:16:43

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：医疗
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：12779.7平方米
建筑地上层数：7层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：67张
设计年代：近代
地下室用途：设备用房,其它
节点大样：其它
负荷等级：一级
防雷等级：第二类
火灾保护分级：一级
安全防范：二级
楼控系统规模：较大型
接地方式：TN-S
项目所在地：四川
强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制,其它
弱电设计：火灾自动报警系统 ,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,扩声系统,信息网络系统,公共信息显示系统,机房工程,呼应信号及信息显示,其它

附件详情

1、电气设计说明
2、10kV及柴油发电机配电系统图
3、A1-1T低压配电系统图
4、竖向干线系统图
5、配电箱系统图
6、控制原理图
7、消防泵一用一备软启动控制原理图
8、PDS结构化布线系统图
9、有线电视系统图
10、视频监控系统图
11、信息显示系统图
12、停车场管理系统图
13、电梯运行监控系统图
14、门诊叫号系统图
15、取药排队、病房呼叫
16、火灾自动报警系统
17、防火剩余电流动作报警系统图
18、弱电进线间设备平面布置图
19、A1-1T配电房平面布置大样图
20、医疗设备工作接地示意图
21、强电井平面布置图
22、柴油发电机房接地平面布置图
23、地下室电力平面布置图
24、电力平面图
25、机房层电力平面图
26、照明平面布置图
27、医疗接地平面图
28、食堂弱电平面图
29、食堂照明平面图
30、食堂强电系统图
31、食堂插座平面图
32、总电气平面图
33、屋顶防雷平面图
34、地下室基础接地平面布置图
35、弱电井平面布置图
36、消防控制室设备平面布置图
37、地下室消防及联动平面布置图
38、弱电平面布置图
39、监控、广播及医用弱电平面图

附件详情

该附件是[四川]综合三甲医院全套电气施工图纸（含食堂全套弱电），总共67张。
该项目建筑类别属一类高层公共建筑，总建筑面积约12779.7平方米，其中地下建筑面积约：2348.5平方米。建筑高度28.5m，地上7层，地下1层，属Ⅳ类汽车库。其中各科室区域划分如下：一层为门诊大厅、发热门诊、急诊科；二层为药房、门诊科室；三层为手术室、门诊科室；四至七层为住院部病房。
强电设计包括：变配电，电力，照明，防雷，接地及电气安全系统，医疗设备工作接地系统，防火剩余电流动作报警系统、电气节能等。
弱电设计包括：电话及PDS结构化布线系统、有线电视系统、视频监控系统、停车场自动收费管理系统、电子信息公告及查询系统、病房呼叫系统、电梯通讯及控制系统、公共广播(兼紧急广播)系统、火灾自动报警及消防联动控制系统，以及门诊叫号系统、取药排队系统等。

强弱电干线布置图

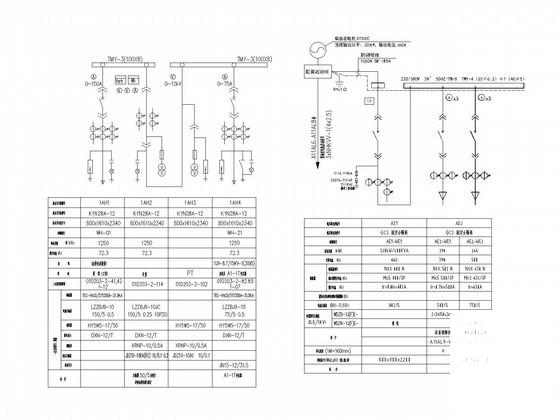

10kV及柴油发电机配电系统图

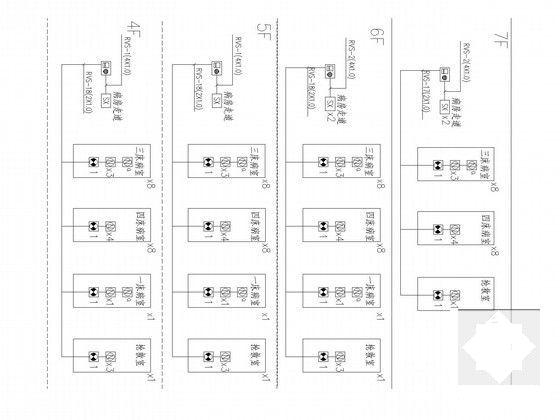

病房呼叫系统图

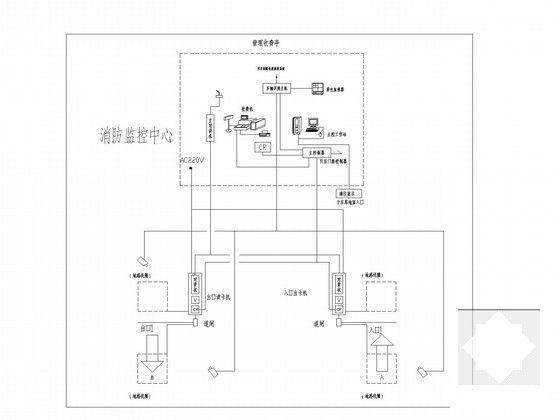

停车场管理系统图

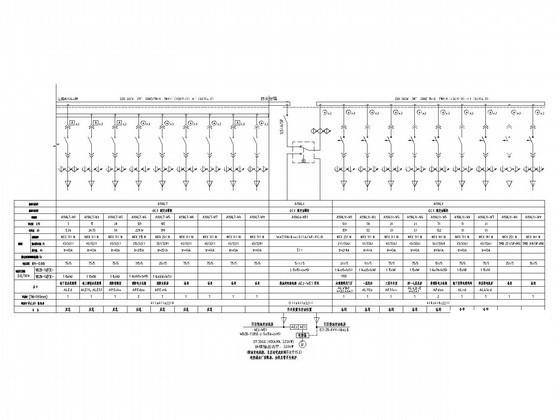

A1-1T低压配电系统图
