5层综合性甲级医院全套弱电智能CAD施工大样图（弱电全面）(计算机网络系统)(TN-S)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：27000平方米
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：38张
• 设计年代：近代
• 地下室用途：设备用房, 其它
• 节点大样：弱电设备, 其它
• 负荷等级：三级
• 防雷等级：第三类
• 火灾保护分级：二级
• 会议系统：讨论系统
• 接地方式：TN-S
• 项目地址：浙江
• 弱电设计：入侵报警系统, 视频监控系统, 巡更管理系统, 停车场管理系统, 综合布线系统, 通信系统, 有线电视和卫星接收系统, 会议系统, 信息网络系统, 公共信息显示系统, 呼应信号及信息显示, 其它

附件详情

• 1、 说明
• 2、综合布线系统图
• 3、视频监控系统图
• 4、防盗报警系统图
• 5、巡更系统图
• 6、大、小会议室系统图
• 7、监控防雷系统图
• 8、手术示教系统图
• 9、排队呼叫系统图
• 10、有线电视系统图
• 11、LED信息显示系统图
• 12、室外背景音乐系统图
• 13、医护对讲系统图
• 14、门禁管理系统图
• 15、停车场管理系统图
• 16、停车场管理接线图
• 17、立杆、窨井大样图
• 18、机房布置、接地、电视墙、操作台示意图
• 19、

附件详情

该附件是[浙江]综合性甲级医院全套弱电智能施工图纸，总共38张。
项目占地面积22515平方米，总建筑面积近2.27万平方米，本项目含：门诊楼、公共卫生楼、行政综合楼、医技楼、住院楼。
本项目的设计范围：综合布线系统（数据及语音网络）、计算机网络系统、综合安全防范系统（视频监控系统、防盗报警系统、电子巡查系统）、一卡通系统（门禁系统、考勤系统、消费系统）、背景音乐系统、有线电视系统、公共照明控制及电梯三方通话系统、医疗行业特殊系统（示教系统、病房呼叫系统、自动排队叫号系统）、公信息发布LED系统、多媒体会议系统及机房UPS不间断电源、 系统等。

住院楼弱电平面图

综合布线系统图

手术示教系统图

停车场管理系统接线图

排队呼叫系统图

第 1 张图

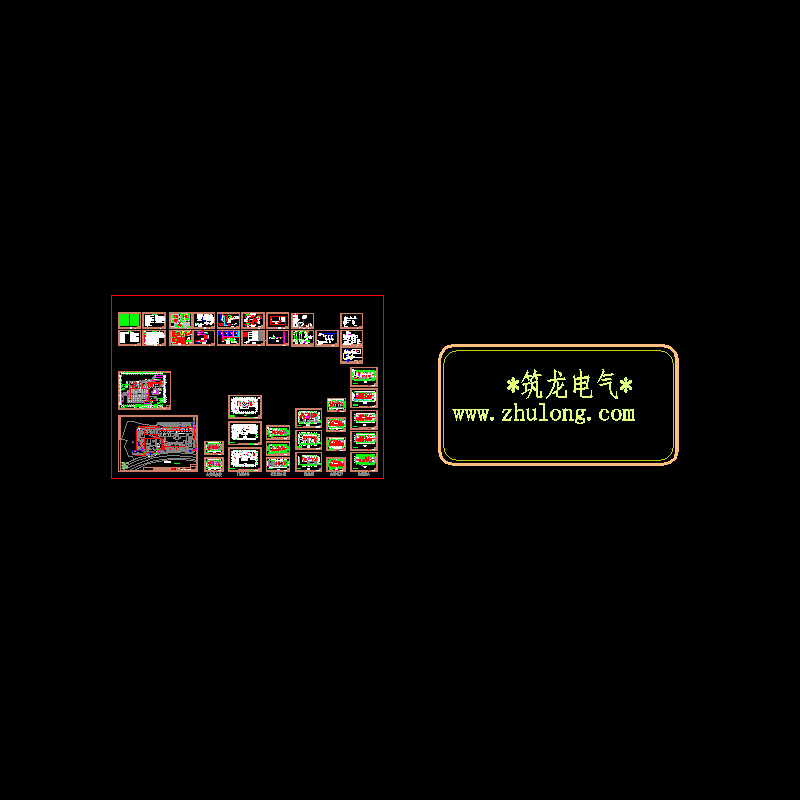

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
