16层医院大楼弱电智能化项目施工CAD大样图72张

资料简介
赚取积分

建筑类别：医疗
建筑高度类型：高层建筑
建筑设计面积：32367.18平方米
建筑地上层数：16层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：72张
设计年代：近代
项目所在地：安徽
弱电设计：入侵报警系统,视频监控系统,巡更管理系统,综合布线系统,有线电视和卫星接收系统,广播系统,会议系统,机房工程,其它

附件详情

1、综合布线系统图
2、计算机网络拓扑图
3、视频安防系统图
4、入侵报警系统图
5、电子巡更系统图
6、LED显示与查询系统示意图
7、有线电视系统图
8、一卡通系统图
9、背景音乐及紧急广播系统原理图
10、三层会议室系统图
11、三层会议室平面图
12、智能楼宇自控系统图
13、智能照明系统图
14、摄像机安装示意图
15、能效管理系统图
16、IBMS系统集成系统图
17、计算机网络机房及监控机房平面布置图
18、计算机网络机房及监控机房地面布置图
19、计算机网络机房及监控机房墙面布置图
20、计算机网络机房及监控机房顶面布置图
21、计算机网络机房及监控机房市电照明布置图
22、计算机网络机房及监控机房应急照明布置图
23、计算机网络机房及监控机房市电插座布置图
24、计算机网络机房及监控机房UPS插座布置图
25、计算机网络机房及监控机房接地平面示意图
26、监控机房市电配电系统图
27、监控机房UPS配电系统图
28、计算机网络机房市电配电系统图
29、计算机网络机房UPS配电系统图
30、抗静电地板安装大样图
31、网络机房机柜、地板接地图
32、机房系统接地示意图
33、机房防雷安装示意图及电源防雷系统图
34、机房精密空调送风示意图、新风机安装示意图
35、机房精密空调安装支架图
36、机房环控系统图
37、负一~十六层综合布线平面图
38、负一~十六层有线电视、背景音乐平面图、水控平面图
39、负一~十六层层安防、入侵报警、一卡通平面图
40、负一~十六层楼控平面图
41、机房层楼控平面图

附件详情

该项目为医院病房大楼，建筑为一类建筑，建筑高度71.75米，耐火等级一级，建筑层数地上16层地下一层。总建筑面积为32367.18平方米，其中地上面积为30657.5平方米、地下面积为1709.68平方米。
设计范围包括：综合布线系统、计算机网络系统、视频监控系统、入侵报警系统、电子巡更系统、信息发布与查询系统、有线电视系统、能效管理系统、一卡通系统、背景音乐及公共广播系统、机房工程系统、楼宇自控系统、智能照明系统、综合管路系统、IBMS系统集成、会议系统等。
该附件，总共72张。

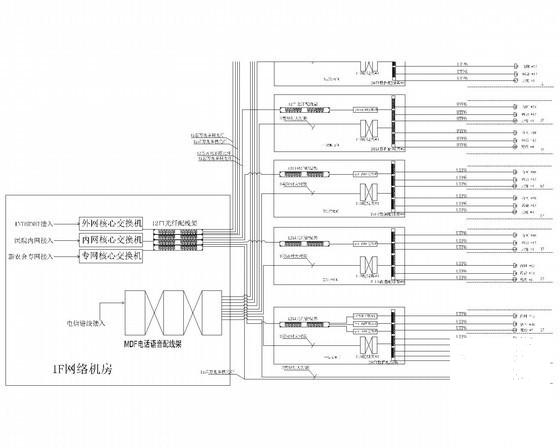

综合布线系统图

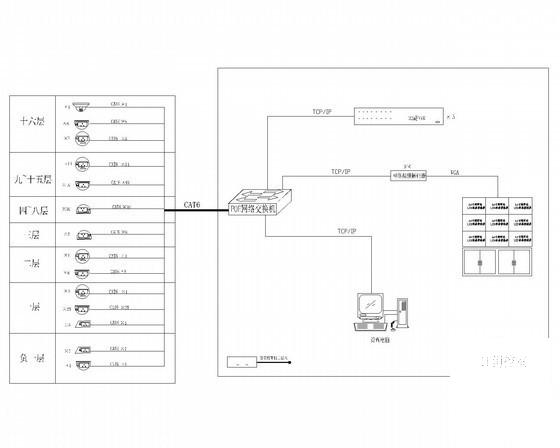

视频安防系统

入侵报警系统图

背景音乐及紧急广播系统原理图

摄像机安装示意图

IBMS系统集成系统图

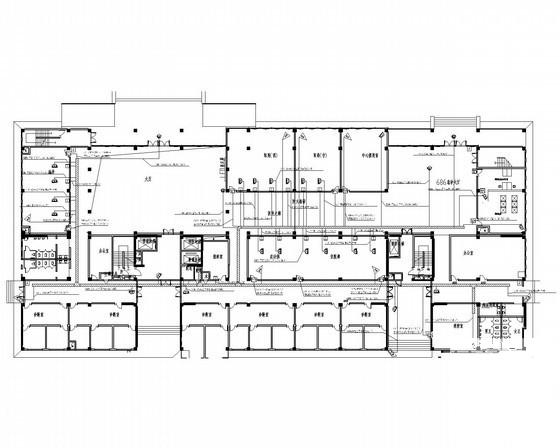

楼控平面图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
