一份8层大型通信综合楼强弱电电气设计CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公, 商业, 其他
• 建筑高度类型：多层建筑
• 建筑设计结构形式：其他结构
• 建筑设计面积：12223平方米
• 建筑地上层数：8层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：57张
• 设计年代：近代
• 地下室用途：车库, 其它
• 负荷等级：三级
• 防雷等级：第二类
• 火灾保护分级：二级
• 强电设计：电气照明, 建筑物防雷, 接地安全, 其它
• 弱电设计： 火灾自动报警系统 , 视频监控系统, 出入口控制系统, 综合布线系统, 其它

附件详情

• 1、电气设计说明
• 2、变电所高压侧电气主接线图，负荷计算表
• 3、变配电室低压配电系统图
• 4、电力负荷配电干线系统图
• 5、配电系统图
• 6、接地系统图
• 7、综合布线系统图
• 8、视频监控系统图
• 9、弱电井机房配电箱输入电源系统图
• 10、火灾报警平面图
• 11、电气总平面图
• 12、接地平面图
• 13、 防雷平面图
• 14、照明平面图
• 15、插座平面图
• 16、动力平面图
• 17、 弱电平面图

附件详情

该附件是大型通信综合楼强弱电电气施工图纸，总共57张。
项目概要：总建筑面积约12223平方米，（其中地上9242平米，地下2981平米）。 地下1层，主要为车库，地上8层，主要为办公、机房等。该项目属于二类（办公）建筑，裙楼4层，包括营业厅、通信机房，首层高出室外地面0.3米，高度20.6米；高层塔楼8层，主要为办公用房，高度为37.90米。建筑设计结构形式为框架剪力墙。基础形式为桩基础。建筑类别为二类，防火保护对象分级为二级。
设计范围：10/0.4kV变、配电系统、电力配电系统、照明系统、建筑物防雷、接地系统、火灾报警系统、综合布线系统、门禁系统，视频监控。(不包括通信电源，会议室多媒体系统，停车场系统，LED显示系统，背景音乐系统)
......
，总共57张。

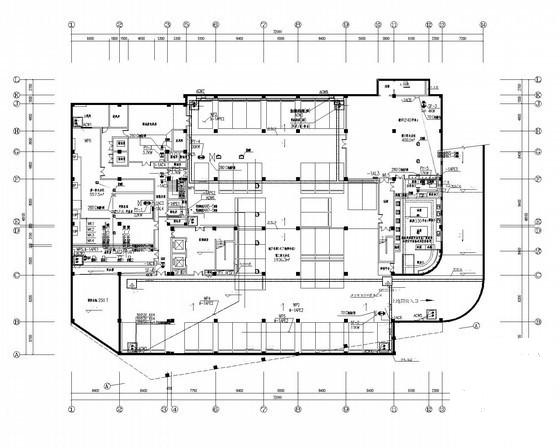

照明平面图

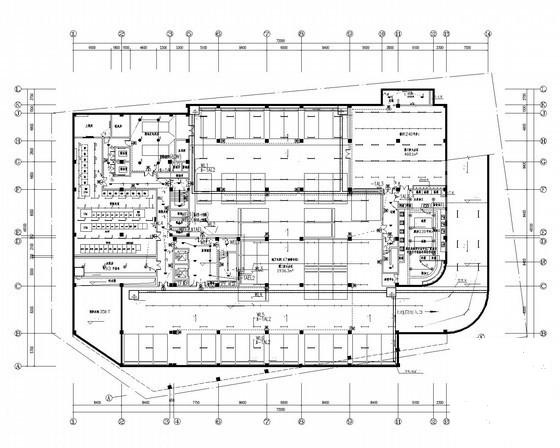

地下一层火灾报警平面图

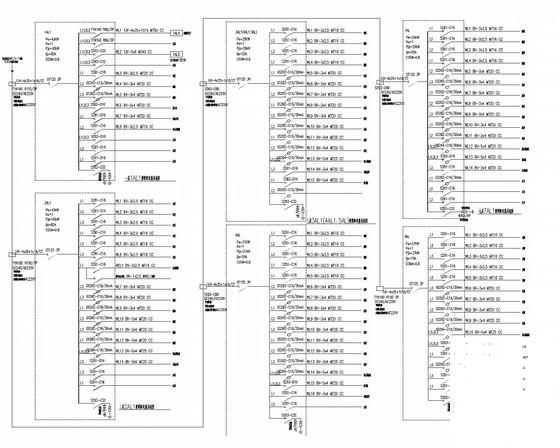

配电箱系统图

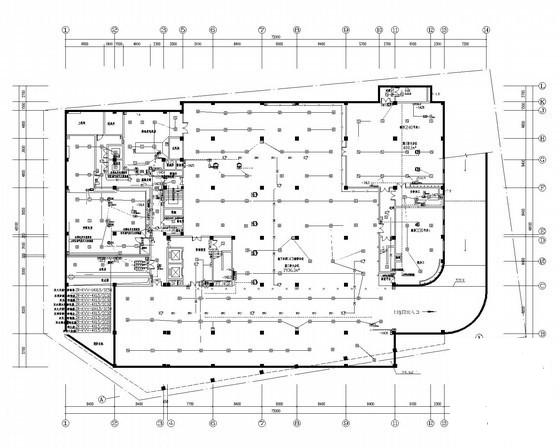

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-17 13:54:01上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
