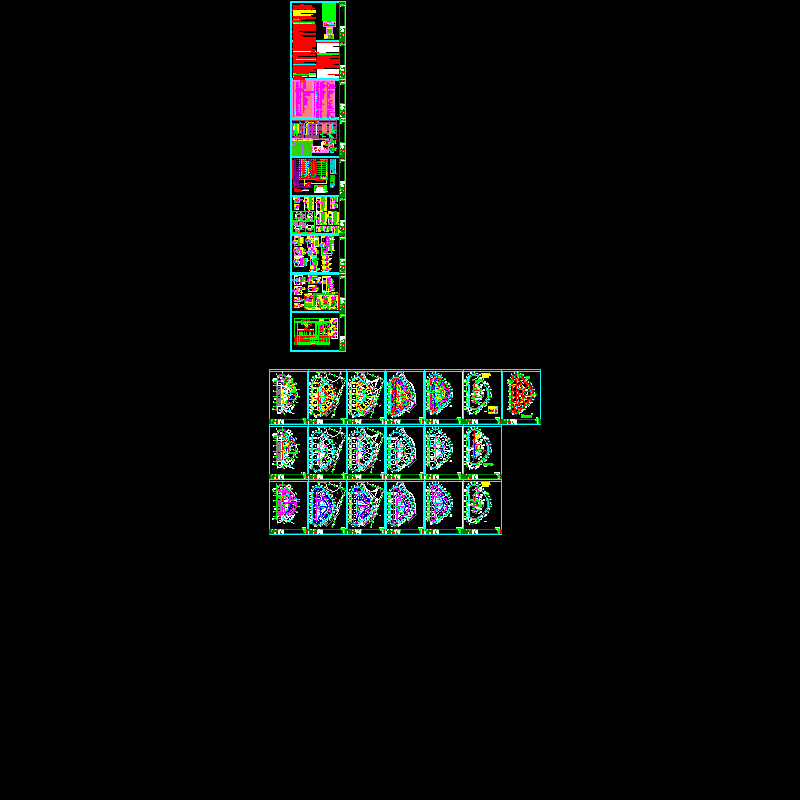

该附件为大型商业楼建筑电气施工图纸
一、项目概要
1、该项目为上街创业中心,建设地点:河南省郑州市上街区。
2、本建筑地下一层,地上八层,地下一层为设备房,地上一、二层为商业营业厅,三至八层为办公室。结构类型为框架剪力墙结构,设计使用年限50年。总建筑面积为14094.97平方米,建筑物高度40.395米。
3、本建筑为大型商业建筑,商业部分按吊顶考虑。火灾自动报警系统形式为集中报警系统。地下一层设置配电间、水泵房、风机房、空调设备用房,视频监控室和弱电机房,在本项目的地下车库设置整个园区的消防控制室。每层设电气竖井。
4、本建筑年预计雷击次数为0.081次/a,为第二类防雷建筑。
二、设计内容:
(1)0.4kV配电系统 (2)照明和动力配电及控制系统 (3)接地和等电位联结系统 (4)建筑物和设备防雷系统 (5)火灾自动报警及消防联动控制系统
(6)综合布线系统 (7)有线电视系统 (8)视频监控系统 (9) 背景音乐系统 (10)电气火灾监控系统 (11)消防电源监控系统
火灾自动报警和消防联动控制系统图
图、弱电系统图、低压配电负荷计算表
火灾自动报警和消防联动控制系统图
配电箱接线图一电气间大样
地下一层动力平面
一层照明、插座平面
