国内15层大学生公寓给排水CAD施工图纸(室内消火栓系统)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑面积：44647平方米
• 地上层数：15层
• 图纸设计深度：施工图
• 参考图纸：33张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统
• 大样节点：水箱

附件详情

出图日期：2006.7
北京某高校学生公寓给排水图纸，地上15层 地下2层
该项目为大学生公寓，总建筑面积44647平方米，地上部分34954平方米，地下部分9693 平方米，建筑高度49.50米， 地下二层及地下一层局部面积做为平战结合人防地下室，战时为六级人防物资库所,平 时为停车库，地下人防建筑面积为4392.5平方米，人员掩蔽面积为3958.1平方米。
设计范围 :
该资料包括室内消防给水、生活给水、排水、热水、中水、自喷系统的管道设计及建筑灭火器的配置。
生活给水系统 :
1. 本建筑最高日生活用水量为467.6m3/d，最大时用水量为48.57m3/h。
2. 给水系统分区：
a. 一层以下部分为低区，由室外市政给水管网直接供水;b. 二至八层为中区，由设在地下二层的全自动智能增压水箱（无负压装置）经减压阀减压后供给;c. 九至十五层为高区，由设在地下二层的全自动智能增压水箱（无负压装置）经加压后直接供给;......

2

3

4

第 1 张图

第 2 张图

第 3 张图

第 4 张图

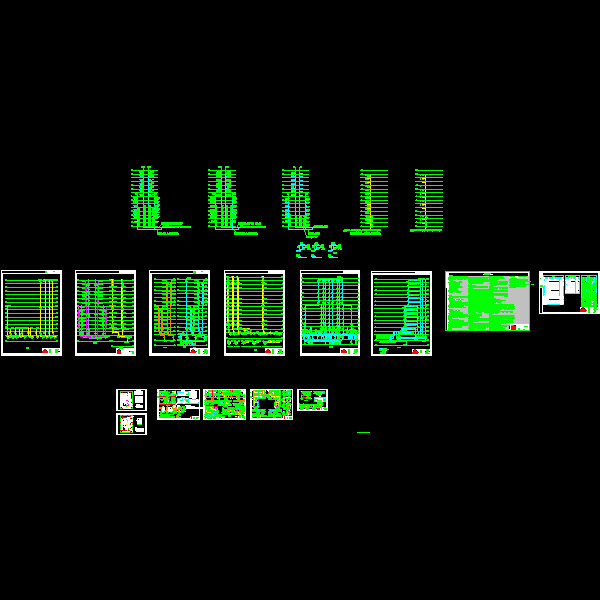

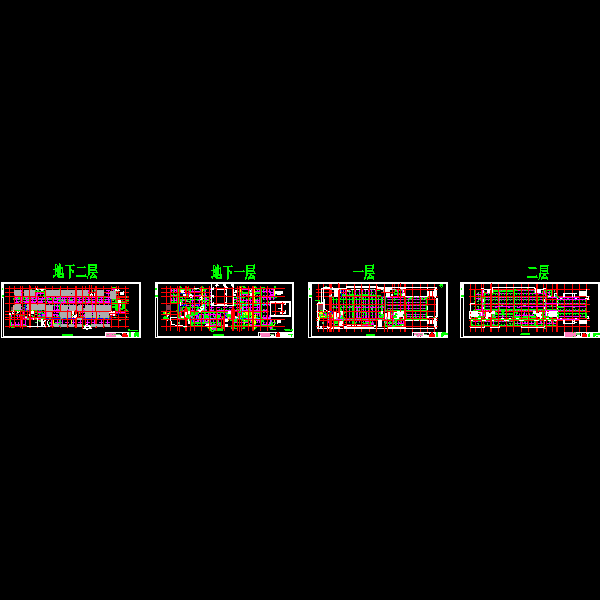

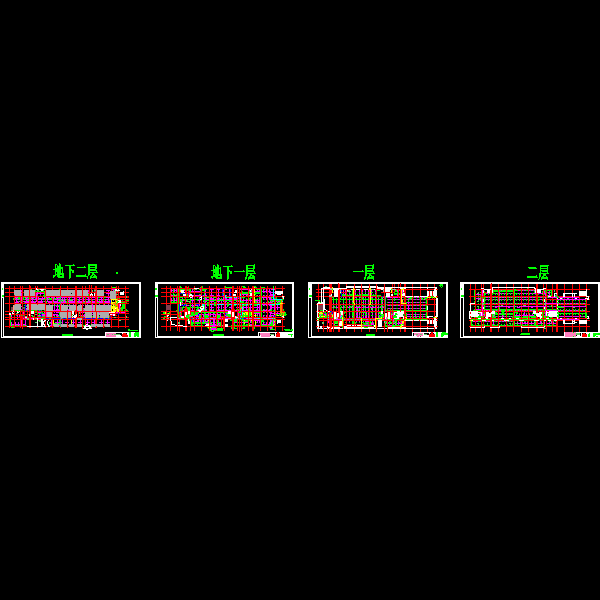

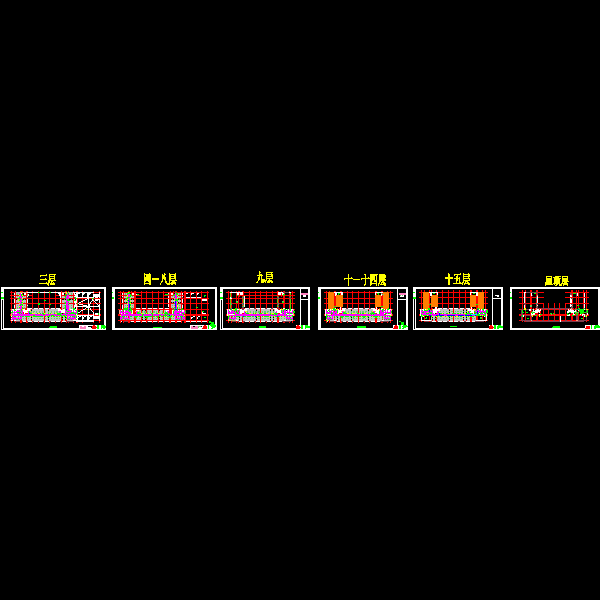

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
