4层现场管理用房给排水CAD施工图纸(室内消火栓系统)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 地上层数：4层
• 设计阶段：施工图设计
• 供水方式：市政供水, 高位水箱
• 供水分区：无
• 污废水排水体制：分流
• 设计内容：给排水, 消火栓

附件详情

该项目为4层建筑物,属多层建筑.给水系统:由市政管网直接供水(市政水压0.30MPa)，排水系统：室内污、废分流，室外雨、污分流,生活污水经化粪池处理后排入市政污水管,雨水排入市政管网。室内消火栓系统的水压及水量均由室外泵房内的消防泵和高位水箱供给。

总平面图

屋顶平面图

卫生间详图

消火栓系统图

给排水及雨水系统图

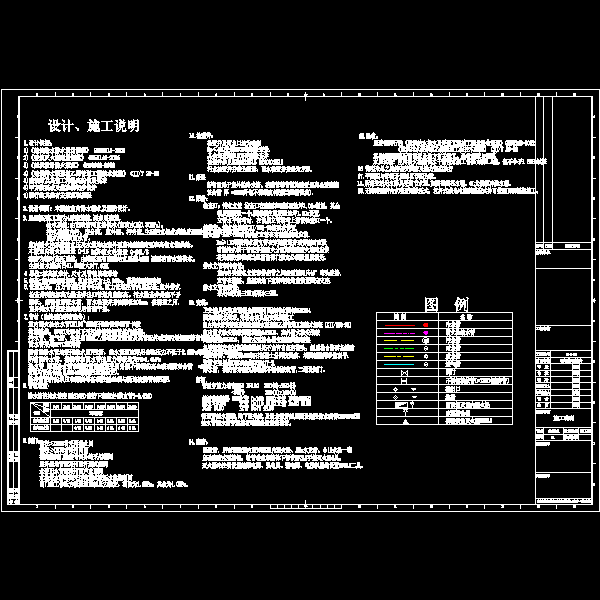

施工说明.dwg

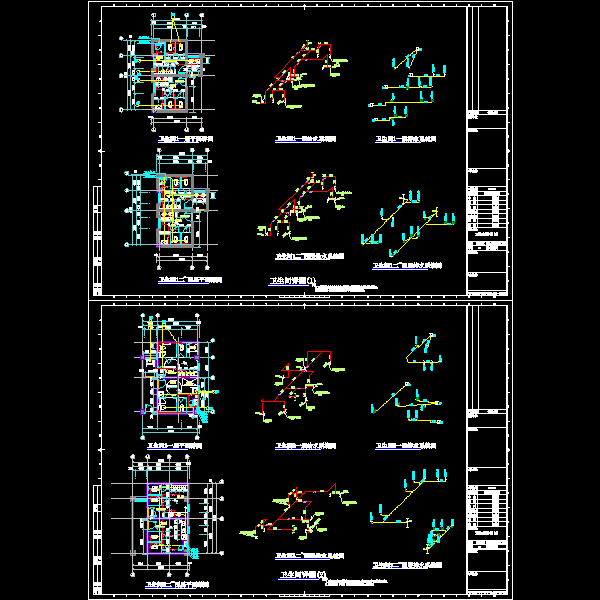

卫生间详图.dwg

温州总图.dwg

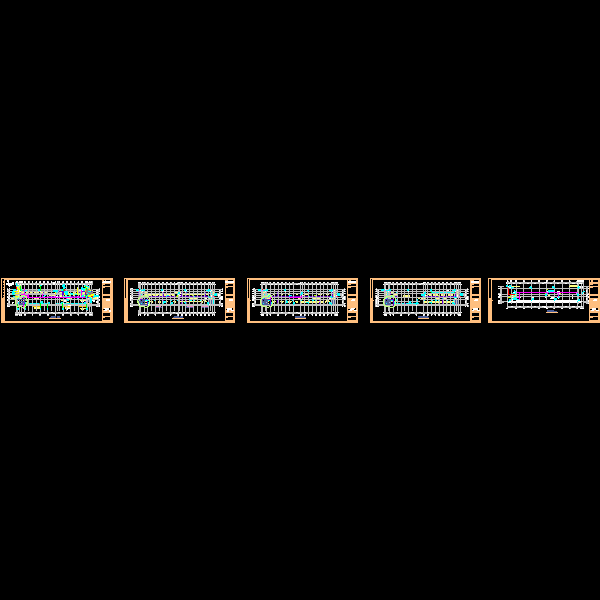

现场管理用房.dwg

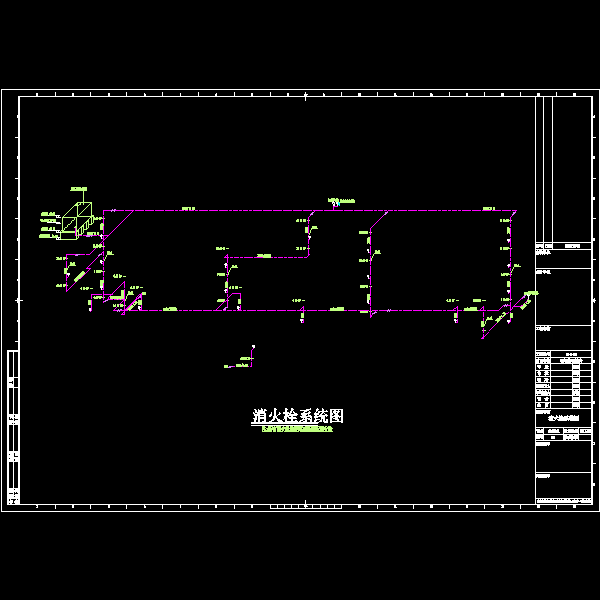

消火栓系统图.dwg

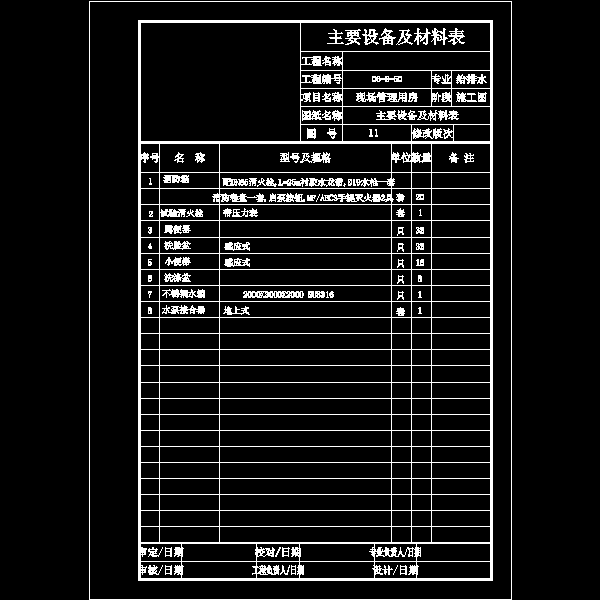

材料表.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
