小区7号楼给排水设计CAD图纸.dwg

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某小区7号楼给排水设计图纸，工程主要包括生活给排水系统、雨水排水系统、喷淋系统及消火栓系统。 　　生活给水系统水源为市政给水管； 　　根据甲方提供的自来水压力为0.25MPA（高程7.6米 ），生活给水系统中-1~3层（J)由市政给水直供；4~11层(J1)由中区生活给水叠压设备加压给水；12~18层(J2)由高区生活给水叠压设备加压给水热水采用燃气热水器（设于厨房），由二次装修时确定； 　　这份参考资料主要包括设计及施工说明、图例、设备材料表、地下室喷淋平面图、地下室~屋面层给排水平面图、给排水系统原理图 等。 　　这份参考资料附有两份设计变更。

户型f-0719.dwg

7号楼水出图070810.dwg

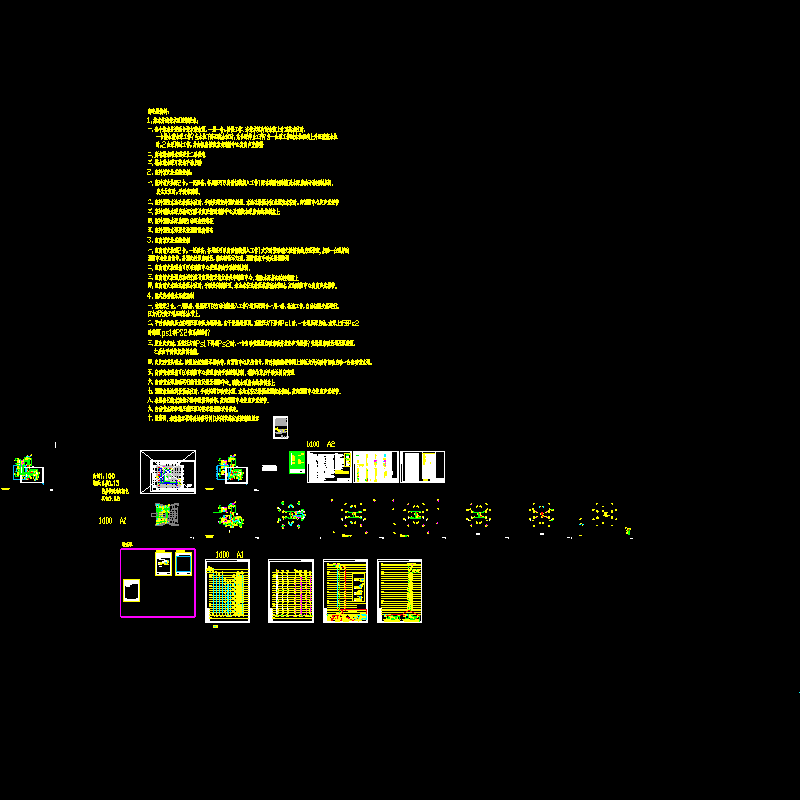

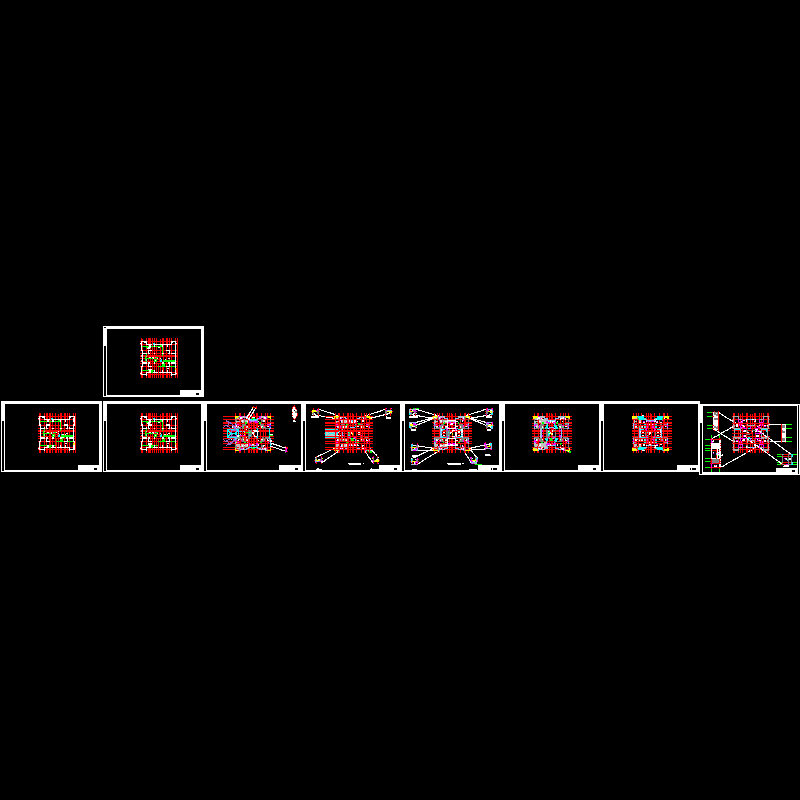

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
