[CAD]33层商住小区楼给排水图纸（5座楼含办公楼）

rtjhjknn · 发表于 2020-2-16 15:21:51

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅,办公,商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：33层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：90张
设计年代：近代
地下室用途：商业,车库,设备用房,其它
生活供水设计：生活给水系统
生产供水设计：循环冷却水系统
排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：三区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：水箱,水泵,泵房,厨房,卫生间,集水坑,阀门管件,设备房布置
项目所在地：河南

附件详情

资料目录参考图集图例主要设备材料表
给排水设计说明
地下室给排水平面图
地下室喷淋平面图
地下夹层给排水平面图
一层给排水平面图
一层喷淋平面图
二层给排水平面图
二层喷淋平面图
三层给排水平面图
三层喷淋平面图
四~二十层给排水平面图
四~二十层喷淋平面图
二十一~三十三层给排水平面图
二十一~三十三层喷淋平面图
电梯机房层给排水平面图
屋面给排水平面图
给水系统原理图
消火栓给水系统原理图
喷淋、空调冷凝水、雨水系统原理图
污水排水系统原理图
户型给排水系统图
管井大样图

附件详情

该项目位于河南，工程为33层商住小区项目，含商住楼、综合楼、办公楼。包括A座楼、B座楼、C座楼、D座楼、E座楼。包括负一层~三十三层住宅，建筑高度为97.490米。E座楼项目，包括负一层车库，一~二层商业，三~二十八层办公，建筑高度为96.740米。
设计范围：室内给水系统；室内排水系统；室内消火栓系统；喷淋系统；建筑灭火器配置。
，共90张图。

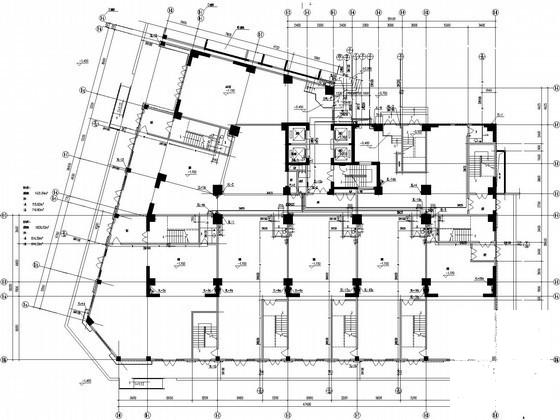

E座一层给排水平面

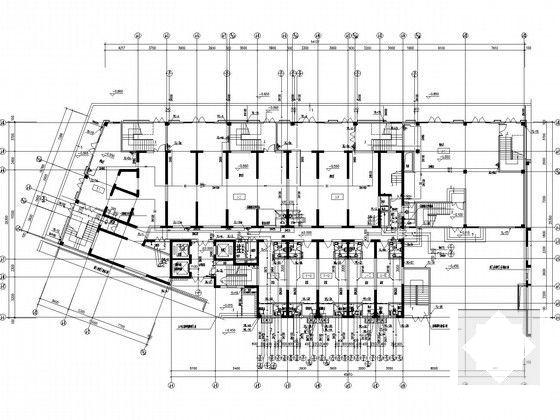

D座二层喷淋平面

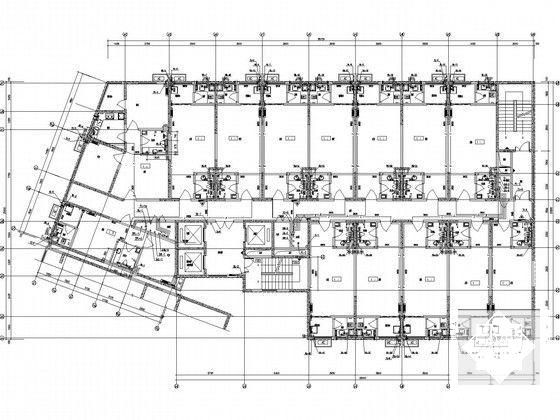

B座一层喷淋平面

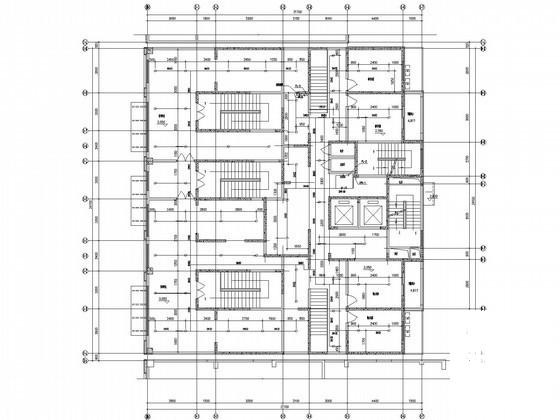

A一层给排水平面图

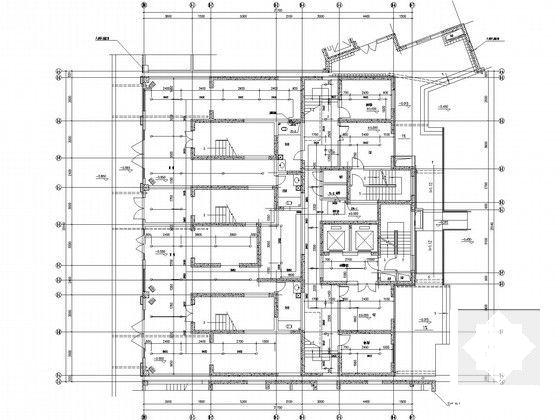

A四~二十层给排水平面图

一、三层卫生间平面大样图

E座给排水及消防系统图

C标准层户型给排水系统图

A给水系统原理图

C一层给排水平面
