6层住宅楼小区建筑给排水设设计CAD图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：35张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水设备：高位水箱
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 大样节点：卫生间
• 热水供应方式：集中热水供应
• 项目所在地：河南

附件详情

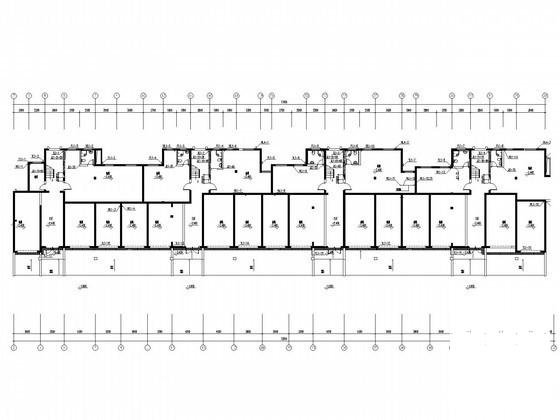

• 架空层给排水平面图
• 一层给排水平面图
• 二、三层给排水平面图
• 四层给排水平面图
• 五层给排水平面图
• 六层给排水平面图
• 阁楼层给排水平面图
• 屋顶给排水平面图
• 给排水系统图一
• 给排水系统图一
• 卫生间给排水平面、系统大样图
• ……

附件详情

项目概要：该项目位于河南，是一住宅小区给排水项目，包含4栋建筑，建筑层数为6层；
设计范围：该项目设有给水系统、生活污水系统、雨水系统、消火栓系统、灭火器等。
共计35张图纸

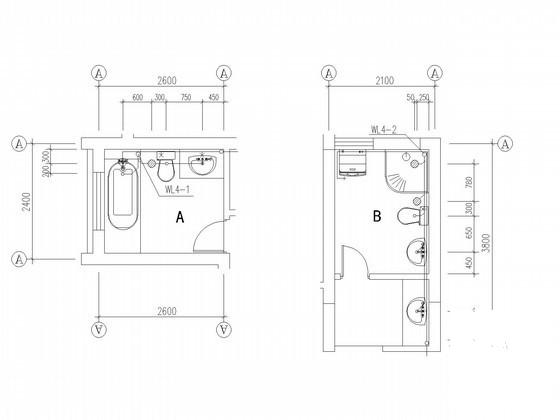

卫生间给排水大样图

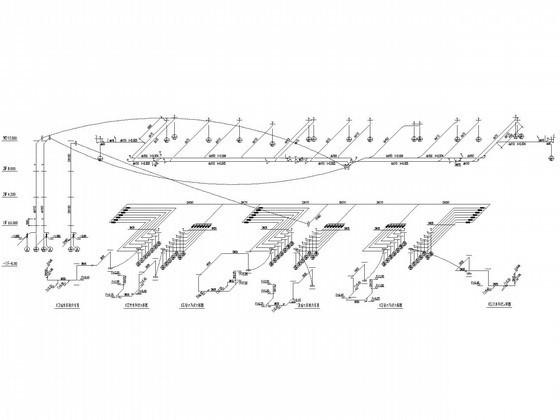

给排水系统原理图

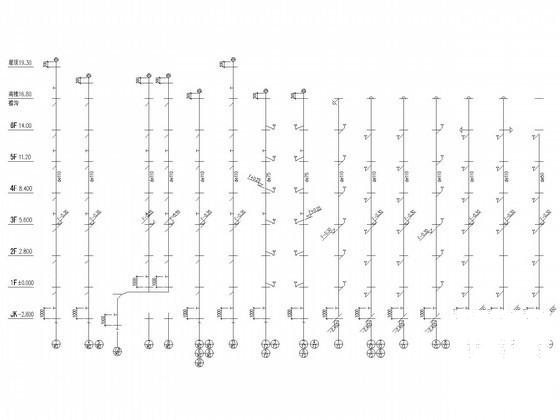

排水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
