小区7号楼给排水CAD图纸

附件详情

  • S-00 目录
  • S-01 施工说明 设计说明
  • S-02 给水排水图例
  • S-03 设备材料表
  • S-04 地下室喷淋平面图
  • S-05 地下室给排水平面图
  • S-06 一层给排水平面图
  • S-07 偶数标准层给排水平面图
  • S-08 奇数标准层给排水平面图
  • S-09 复式底层给排水面图
  • S-10 复式上层给排水平面图
  • S-11 屋面层给排水平面图
  • S-12 给排水系统原理图(一)
  • S-13 给排水系统原理图(二)
  • S-14 给排水系统原理图(三)
  • S-15 给排水系统原理图(四)
  • S-16 泵房给排水详图

附件详情

某小区7号楼给排水设计图纸,工程主要包括生活给排水系统、雨水排水系统、喷淋系统及消火栓系统。
生活给水系统水源为市政给水管;
根据甲方提供的自来水压力为0.25MPA(高程7.6米 ),生活给水系统中-1~3层(J)由市政给水直供;4~11层(J1)由中区生活给水叠压设备加压给水;12~18层(J2)由高区生活给水叠压设备加压给水热水采用燃气热水器(设于厨房),由二次装修时确定;
这份参考资料主要包括设计及施工说明、图例、设备材料表、地下室喷淋平面图、地下室~屋面层给排水平面图、给排水系统原理图 等。
这份参考资料附有两份设计变更。

2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

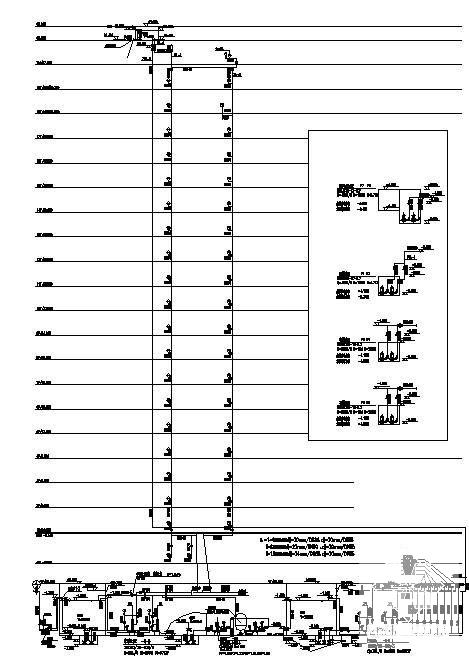

  • 小区给排水图纸 - 1
    小区给排水图纸 - 1

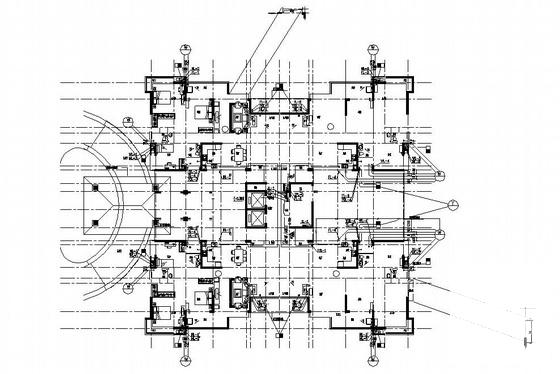

  • 小区给排水图纸 - 2
    小区给排水图纸 - 2

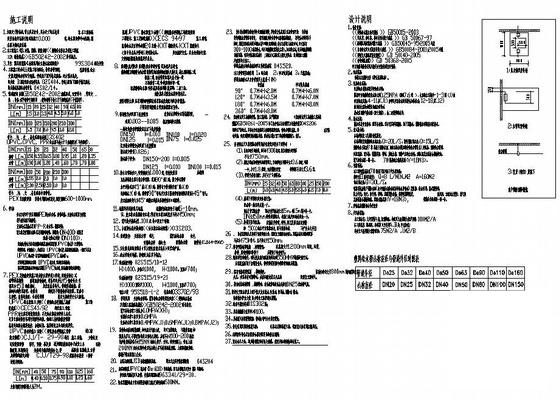

  • 小区给排水图纸 - 3
    小区给排水图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
