3层小型办公楼和食堂浴室建筑施工CAD图纸(dwg)(二级结构安全)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：餐厅食堂,洗浴中心
• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑面积：944.4平方米
• 建筑高度：4.5米m
• 地上层数：3层
• 效果图：无

附件详情

该项目为某小型办公楼和食堂浴室 建筑施工 图
本建筑建筑面积为944.4平米；
食堂与浴室设计耐火等级为二级
抗震设防类别为丙类 .结构安全等级为二级
设计使用年限 50 年
砌体施工质量等级 B 级
屋面排水采用有组织排水，防水等级为三级
地区抗震设防烈度为六度（第二组），设计基本地震加速度为0.05g
食堂与浴室所处位置建筑场地类别为二类，地面粗糙度为A类
基本风压：0.60KN/m　基本雪压：0.20KN/m

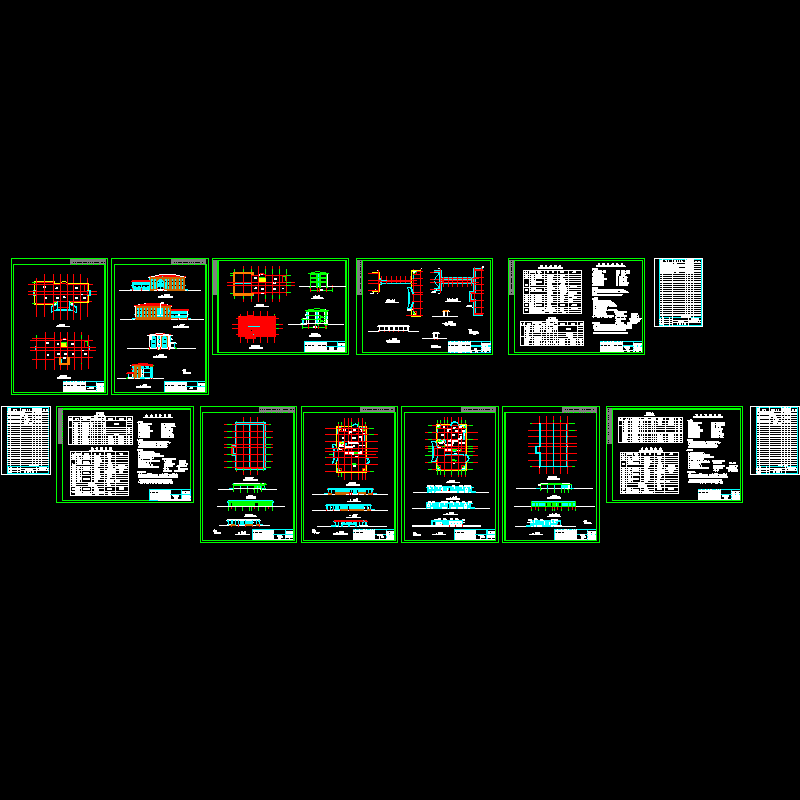

图纸内容包括资料目录、方案设计说明 建筑做法 门窗表、平立剖面图等
设计功能包括餐厅、主食库、更衣室、浴室等
