一份4层著名学校拆建工程给排水CAD施工图纸（食堂后勤用房）(自动喷淋系统图)

yy8899 · 发表于 2020-2-19 10:42:50

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：教育
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：17000平方米
建筑地上层数：4层
图纸设计深度：施工图
参考图纸：26张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,稳压泵,水池
供水方式：市政供水,高位水箱供水,无负压供水
排水体制：污废分流,雨污分流
排水技术：重力排水
雨水重现期：5年
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：15
大样节点：卫生间,阀门管件
热水供应方式：集中热水供应

附件详情

资料目录
食堂：
设计施工总说明、图例
一层给排水平面图
二层给排水平面图
三层给排水平面图
屋顶给排水平面图、雨水系统图
一层喷淋平面图
二层喷淋平面图
三层喷淋平面图
消火栓及自动喷淋系统图
给水、热水及排水系统图
一层女卫生间给排水大样图
二、三层女卫生间给排水大样图
一层男卫生间给排水大样图
二、三层男卫生间给排水大样图
卫生间给排水大样图
后勤用房：
设计施工总说明、图例
一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
屋顶雨水平面图
给排水系统图
卫生间给排水大样图

附件详情

该项目为xxx市党校迁建工程中食堂的给排水设计。食堂建筑设计面积：5450平米。建筑高度为12.6米。楼内设中央空调，厨房，各楼层洗手间，厨房洗消间设热水。根据建筑的性质用途及兴建单位的要求,建筑内设独立的消火栓系统及自动喷水系统。辅助用房建筑设计面积：7124平米，建筑高度为16.2米。楼内设楼层洗手间、淋浴房，淋浴房内设热水。根据建筑的性质用途及兴建单位的要求,建筑内设消火栓系统。
，共26张图。

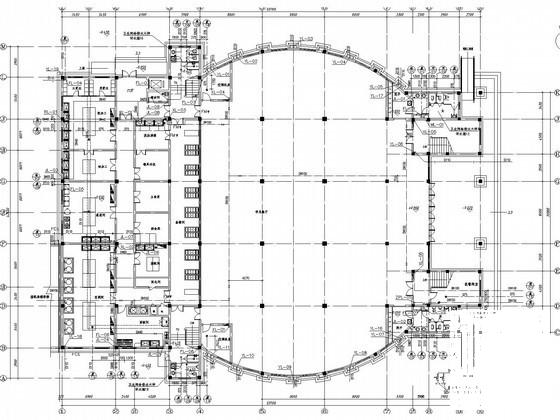

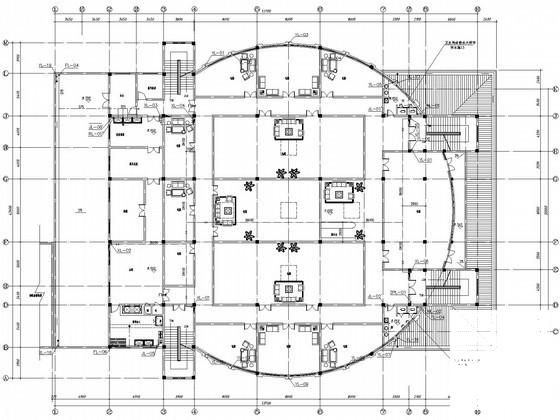

一层给排水平面图

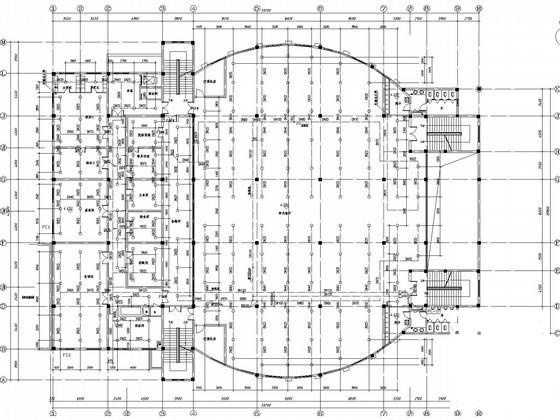

二层自动喷淋平面图

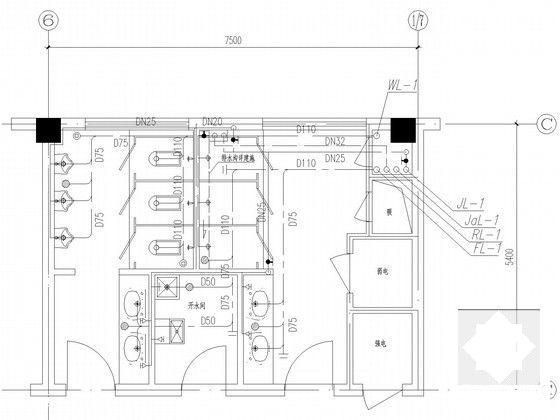

卫生间大样图

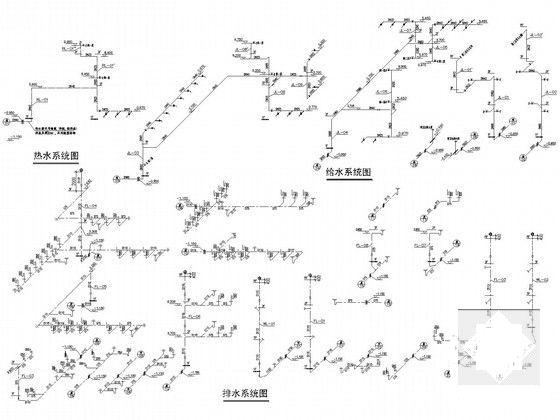

给水、热水及排水系统图

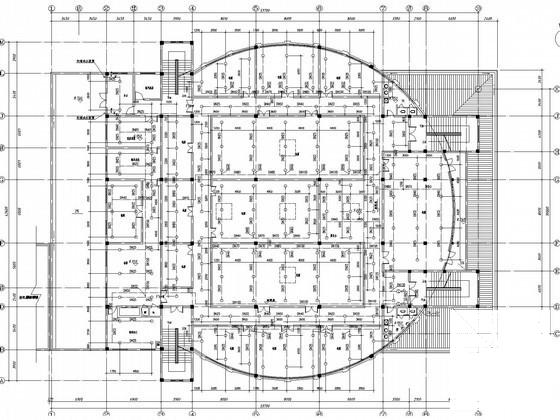

三层自动喷淋平面图
