一份9层办公楼给排水CAD施工图纸（冷凝水系统、甲级设计院）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑设计面积：5670.74平方米
• 建筑地上层数：9层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 地下室用途：设备用房,其它
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,分区供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 雨水重现期：10年
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 特殊系统：雨水回收,雨水利用
• 大样节点：泵房,卫生间
• 热水供应方式：集中热水供应
• 项目所在地：广西
• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构

附件详情

• 资料目录
• 给排水设计及施工说明
• 给排水总平图设计施工说明
• 给排水总平面图

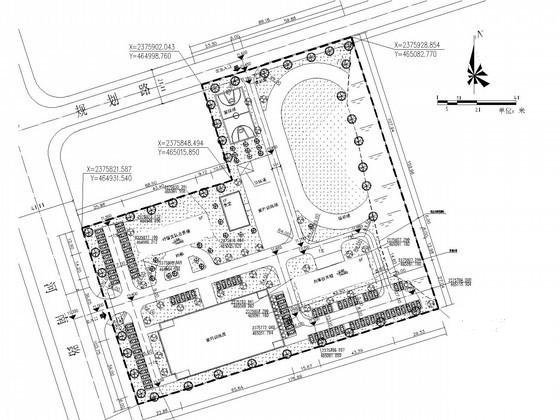

• 综合管线总平面图
• 给排水系统图
• 半地下室给排水平面图
• 半地下室自喷平面图
• 给排水平面图
• 自喷平面图
• 电梯机房给排水平面图
• 屋面给排水平面图
• 构架给排水平面图
• 卫生间给排水平面大样
• 生活、消防泵房给排水平面大样

附件详情

该项目位于广西，建设基本情况：建筑占地面积： 629.6平方米，地上建筑设计面积：5670.74平方米， 地下室总建筑设计面积：633.0平方米，地下一层，地上主体9层，建筑总高度34.60米。建筑工程等级：二级，防火设计建筑分类：二类公建，建筑耐火等级：地下，地上主体：二级，主体结构类型：框架结构。地下层为设备间和办公室，地上1至9层为办公室。建设性质为新建。
设计范围：建筑室内给排水及消防设计。
，共22张图。

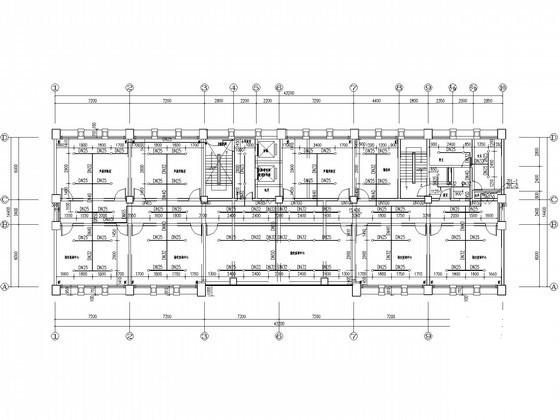

五层自喷平面图

一层卫生间给排水平面大样

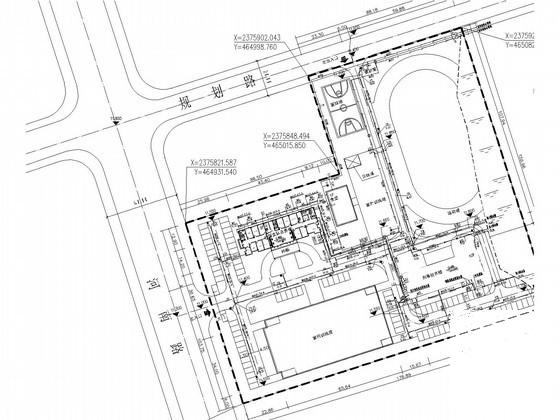

给排水总平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
