设计说明：有
-
建筑类别：商业
-
建筑高度：高层建筑
-
地上层数：20层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：51张
-
设计年代：近代
-
地下室用途：车库,设备用房
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室内消火栓系统,喷淋系统
-
供水设备：高位水箱,水泵站,稳压泵,水池
-
供水方式：市政供水,变频供水,分区供水,高位水箱供水
-
供水分区：两区
-
排水体制：污废分流,雨污分流
-
排水技术：重力排水
-
雨水重现期：50年
-
消火栓用水量室内(L/S)：40
-
大样节点：水泵,泵房,卫生间
-
热水供应方式：集中热水供应
-
项目地址：江苏
附件详情
-
设计说明
-
地下层平面
-
地下夹层平面
-
给排水平面图
-
宾馆设备层排水平面
-
机房层平面
-
屋顶层平面
-
地下层自喷平面
-
地下夹层自喷平面
-
自动喷淋平面图
-
水泵房详图
-
泵房系统图
-
给水系统展开图
-
热水系统展开图
-
污水系统展开图
-
废水系统展开图
-
雨水系统展开图
-
消火栓系统展开图
-
自喷系统展开图
-
地下室集水井系统展开图
-
屋顶冷却塔水系统展开图
-
卫生间详图
附件详情
项目概况：该项目位于江苏，为百货大楼、宾馆给排水设计。项目类别：酒店服务、商业综合；工程类型：商业、新建；地上20层，地下1层。该项目采用相对标高，单位以米计；室内管道和套管标高均以管中心线计；室外压力管道标高以管中心线计，重力管道标高以管内底计。其余尺寸以毫米计。
设计范围：生活给水系统、排水系统、雨水系统、室内消火栓给水系统、自动喷水灭火系统、冷却塔水系统
编制于2007年，共51张图。
水说明.dwg

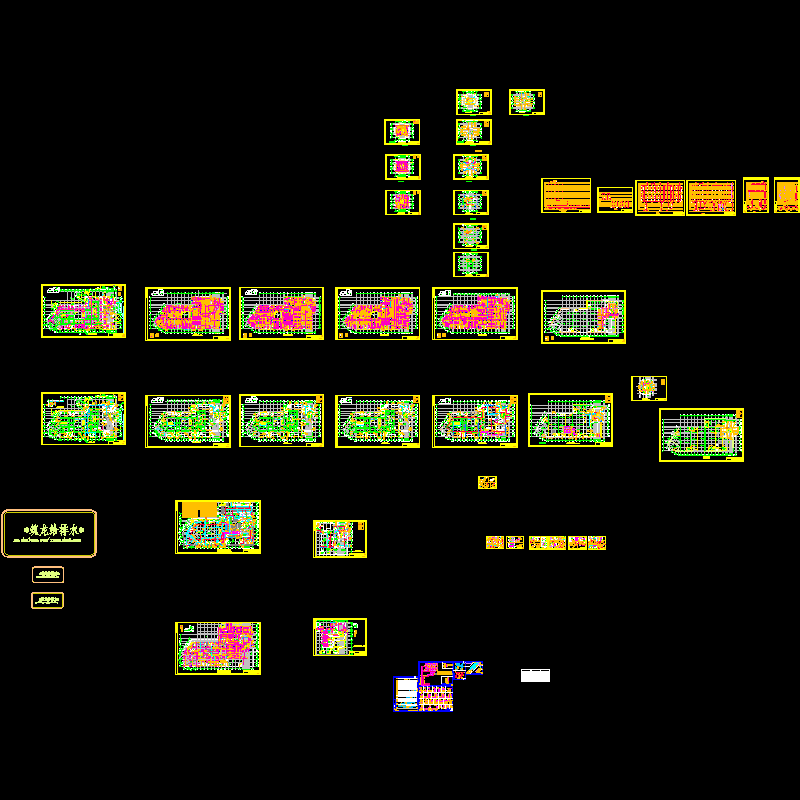

水图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
