一份知名大学体育馆给排水消防CAD施工图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：体育
• 建筑设计面积：13110平方米
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 大样节点：水泵
• 项目所在地：天津

附件详情

• 给排水总平面图
• 给排水设计施工说明
• 喷淋平面图
• 给排水系统展开图
• 消防水泵详图
• 消防水平系统图

附件详情

总建筑面积13110平方米，地上面积12490平方米，地下建筑面积620平方米。该项目设计范围包括生活给水系统、生活排水系统、消火栓给水系统、自动喷水灭火系统、自动消防炮灭火系统。
，共16张。

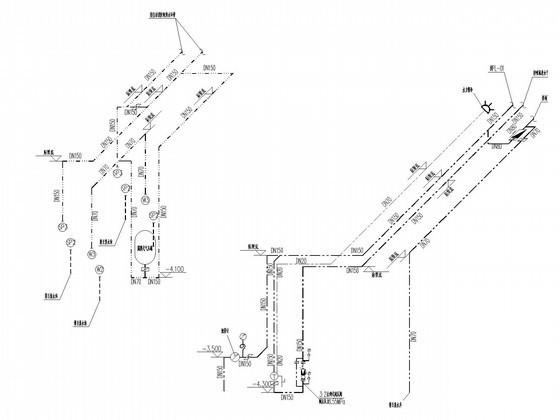

消防水炮系统图

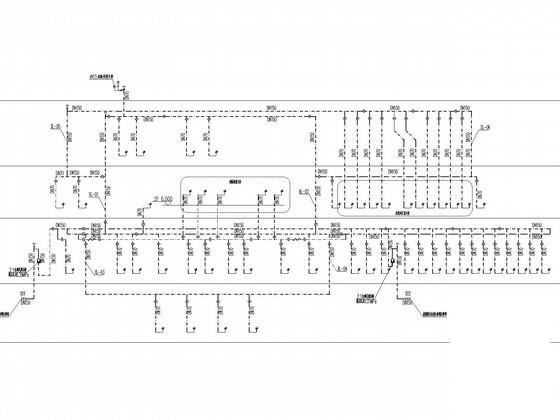

消火栓系统展开图

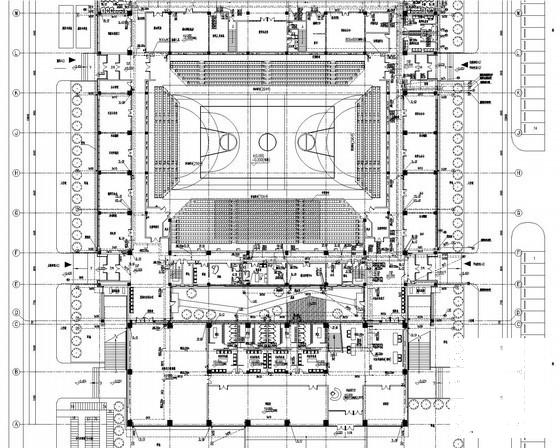

给排水平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
