一份2层体育馆给排水CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：湖南

附件详情

• 说明、图例、器材表

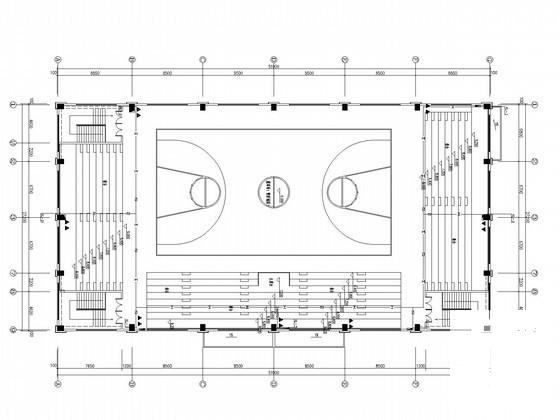

• 体育馆一层给排水平面图
• 体育馆二层给排水平面图
• 大门一层给排水平面图
• 大门二层给排水平面图
• 公厕一层给排水平面图
• 公共卫生间1放大平面图
• 消火栓系统原理图

附件详情

项目概要：该项目为工读学校体育馆、大门、公厕。建筑物耐火等级为二级，为多层公共建筑，市政供水压力为0.35MPa，进入该项目±0.000处市政给水管网的水压为0.34MPa。该项目拟从市政管网引两路DN150给水管进入本大楼，在大楼周围形成环状管网，供大楼室内外消防及生活用水。该项目消防用水由市政自来水直接供应。
设计范围：该资料内容有生活冷水系、排水系统、消火栓系统、灭火器配置系统（雨水及空调冷凝水系统详建施图）。
，共计7张图纸。

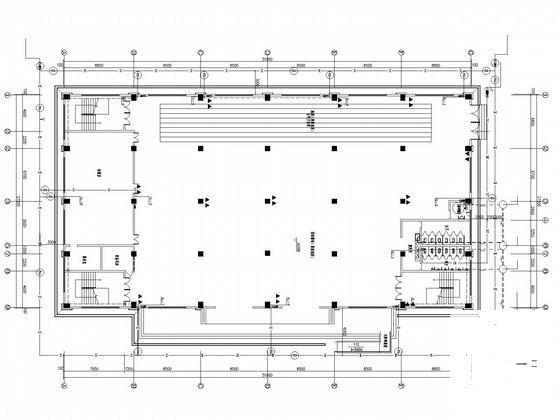

体育馆一层给排水平面图

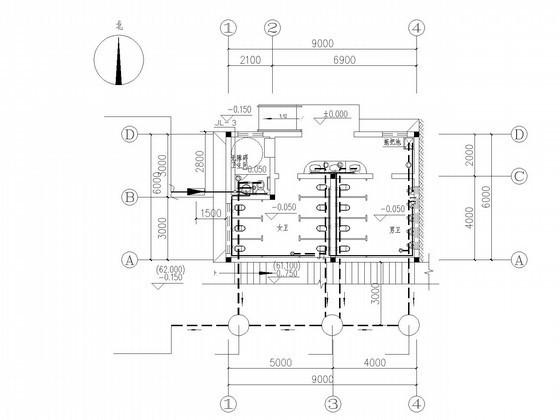

公厕一层给排水平面图

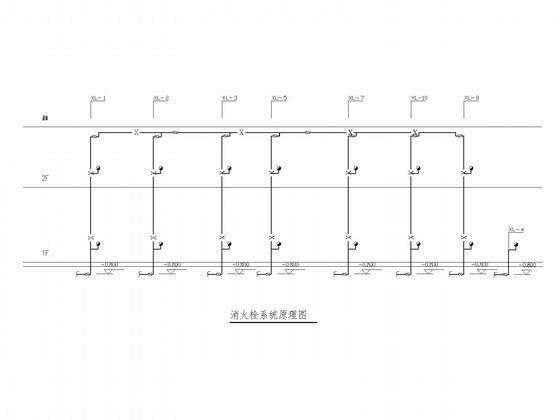

消火栓系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-1 14:10:22上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
