一份大学体育馆暖通空调设计CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：体育
• 建筑高度类型：单层建筑
• 建筑设计面积：11179.65m2平方米
• 建筑地上层数：1层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源,机房
• 冷热源：电动压缩式冷水机组,空气调节器
• 空调系统：全空气系统,制冷剂系统
• 全空气系统：单风道
• 水系统：双管制,异程式
• 送风方式：喷口送风
• 节点大样：水泵,空气处理机组
• 项目所在地：重庆

附件详情

• 空调 通风防排烟 系统设计说明

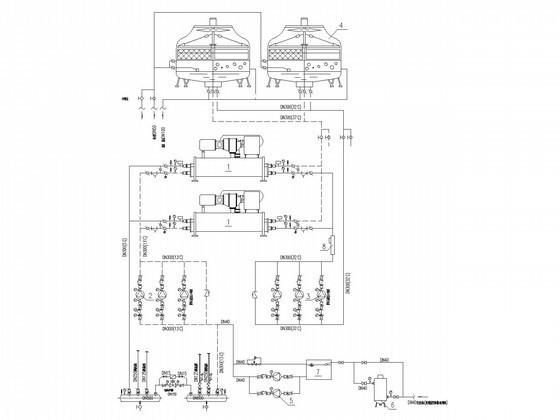

• 空调水系统原理图

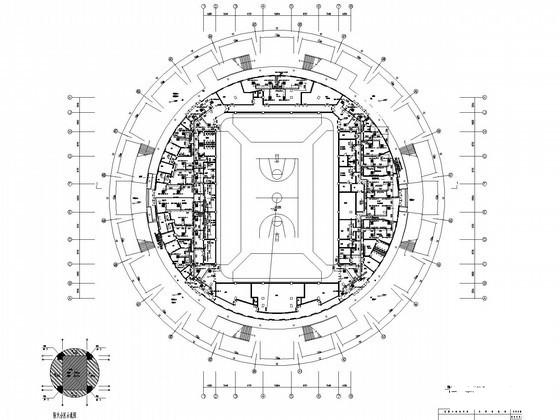

• 场地层(±0.000mm)多联空调系统平面图
• 场地层(±0.000mm)防排烟通风系统平面图
• 场地层空调风系统平面图
• 场地层空调水系统平面图
• 观众入口层防排烟通风系统平面图
• 空调水系统平面图
• 通风多联空调系统平面图
• 防排烟系统平面图

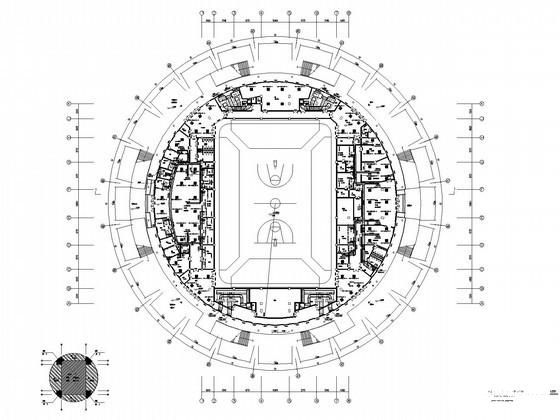

• 空调系统平面图之一
• 风管安装剖面图
• 制冷站大样图

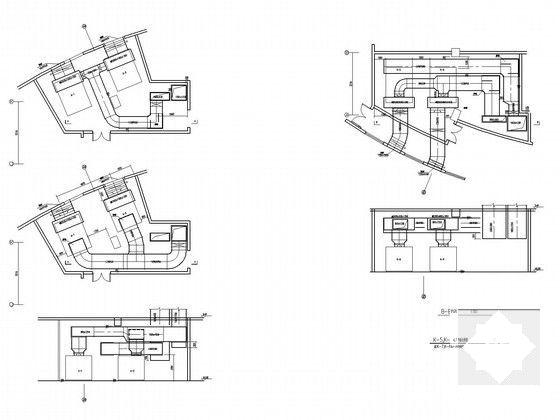

• 空调机房大样图
• 主要设备材料表

附件详情

该项目为xx大学体育中心-体育馆项目，总建筑面积11179.65m2，建筑总高度32.52m，座席总数5560。内容包括建筑内部的空调 通风 防排烟系统的设计。
其中包含全空气空调系统 、风机盘管系统 、商用多联空调加新风系统 、空调水系统 、自动控制系统 、通风、防、排烟系统 、空调系统节能设计等 。
，共16张图纸。

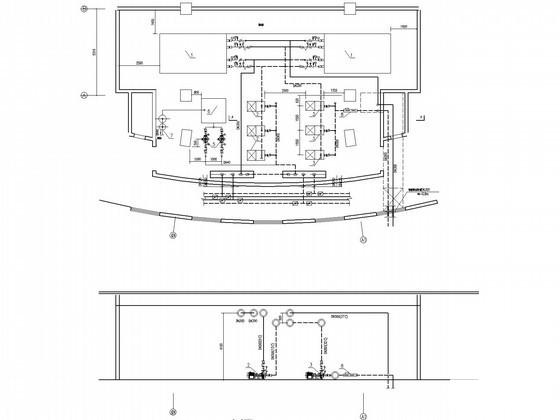

制冷站大样图




第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-26 21:09:00上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
