一份机场直燃机房暖通空调系统设计CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：交通建筑
• 建筑高度类型：单层建筑
• 建筑设计面积：40000平方米
• 建筑地下层数：1层
• 图纸设计深度：方案(初设图)
• 参考图纸：5张
• 设计年代：近代
• 设计内容：空调,采暖,冷热源,机房
• 采暖系统：散热器供暖
• 送风方式：散流器送风

附件详情

一、项目概要：

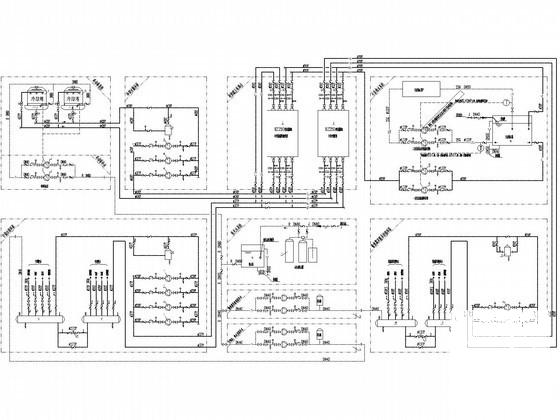

该项目为机场南航港务区---直燃机房项目，空调及采暖对象主要为办公区、住宿区、食品区等非节能建筑，建筑最高按24m计，空调面积:25000m2，散热器采暖面积:15000m2。图纸内容包含设计施工说明，主要设备材料表及图例，直燃机空调系统原理图，直燃机房主要设备布置平面图，直燃机房空调水管道布置平面图，直燃机房采暖及生活热水管道布置平面图等...

二、冷热源：直燃机组...

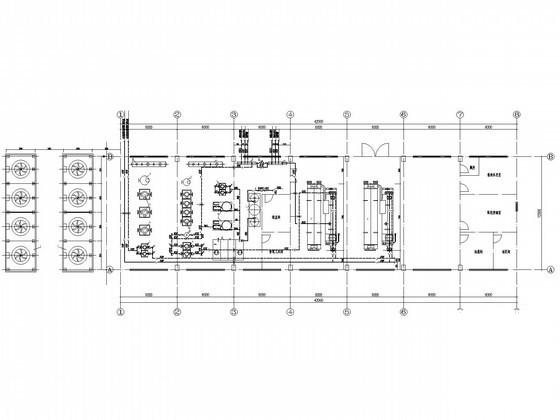

直燃机房采暖及生活热水管道布置平面图

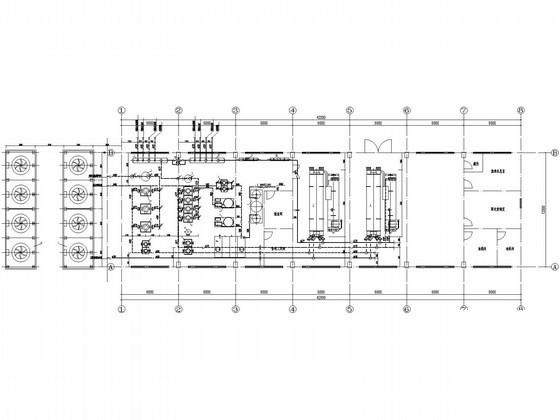

直燃机房空调水管道布置平面图

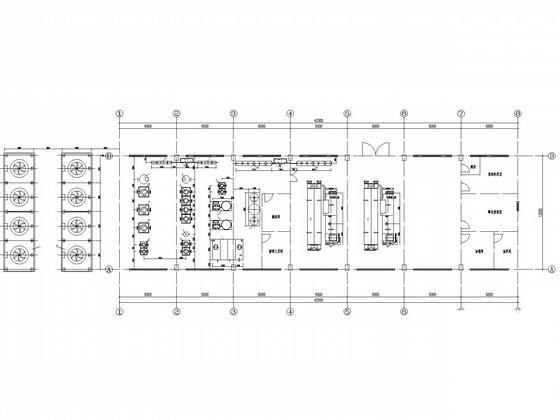

直燃机房主要设备布置平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-28 22:11:02上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
