本项目位于北京市房山区长阳地铁站南侧,建筑主要功能包括商业、办公及附属配套用房,总建筑面积为53094平方米,其中地上建筑面积为31094平方米,地下建筑面积为22000平方米,人防工程的建筑面积为4360平方米,建筑檐口高度为52.3m。

暖通设计内容:

1、设计内容主要包括冷热源机房设计;

2、公共建筑的集中空调设计;

3、地下汽车库、设备机房、卫生间等的通风设计;

4、防烟楼梯间及其前室、消防电梯合用前室、内走廊及地下层的防排烟设计;

5、燃气调压站及管路设计由甲方另行委托燃气公司设计。

冷热源根据降低能耗、节约投资、方便管理的原则统一设置,夏季采用离心式冷水机组供冷,冬季采用真空锅炉供热(包含通风热负荷,未考虑生活热水负荷)。地下一层冷热源机房内设置3台离心式冷水机组,单台制冷量:2461KW(700RT),其中一台为变频机组。冷水温度为7/12℃,冷却水温度为32/37℃。地下一层锅炉房内设置两台真空锅炉,单台制热量:2910KW,热水温度为60/50℃。

冷热源机房水系统平面图

冷热源机房水系统原理图

空调通风自控原理图

空调风系统图

设备安装详图

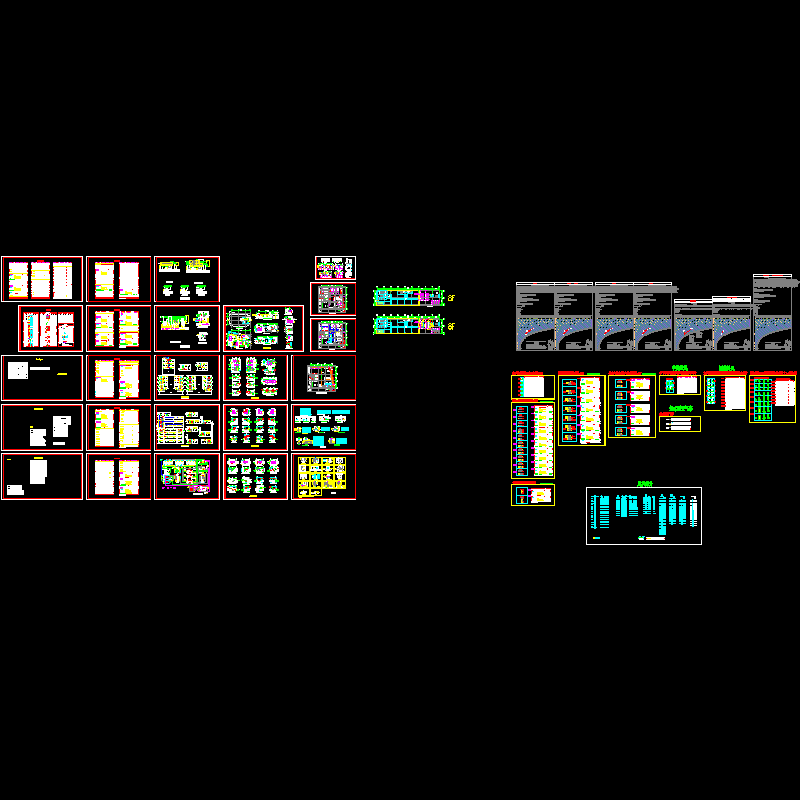

总缩略图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
