游乐场冰蓄冷空调竣工CAD施工图纸

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：娱乐
• 图纸设计深度：施工图
• 参考图纸：25张
• 设计内容：空调
• 冷热源：蓄冷（热）系统
• 项目地址：广东

附件详情

深圳市某游乐场是以娱乐为主要功能的大型公用建筑群。原有建筑在夏季供冷时需要开启2台主机，剩余一台作为备用机组；由于新建剧场后，剧场所需冷量为300RT左右，将原有备用机组投入使用后，需要增加一台主机作为备用机组，以备夏季供冷需要以及使用要求。为降低系统一次投资相应降低系统运行费用的要求，现将系统改为蓄冰系统。为便于今后的运行管理,采用微电脑自动控制， 对系统运行进行优化管理。

liu.dwg

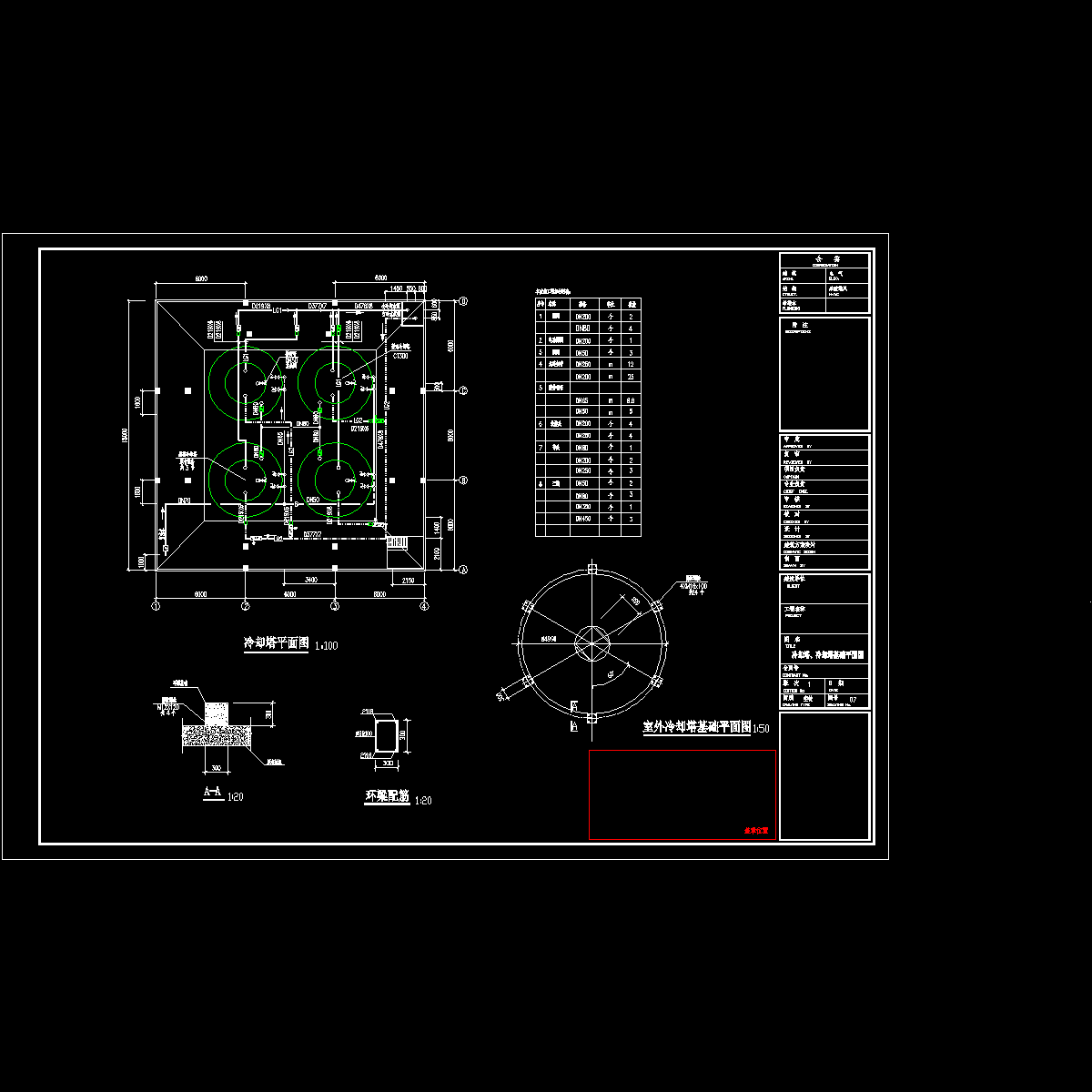

冷却塔（竣工）.dwg

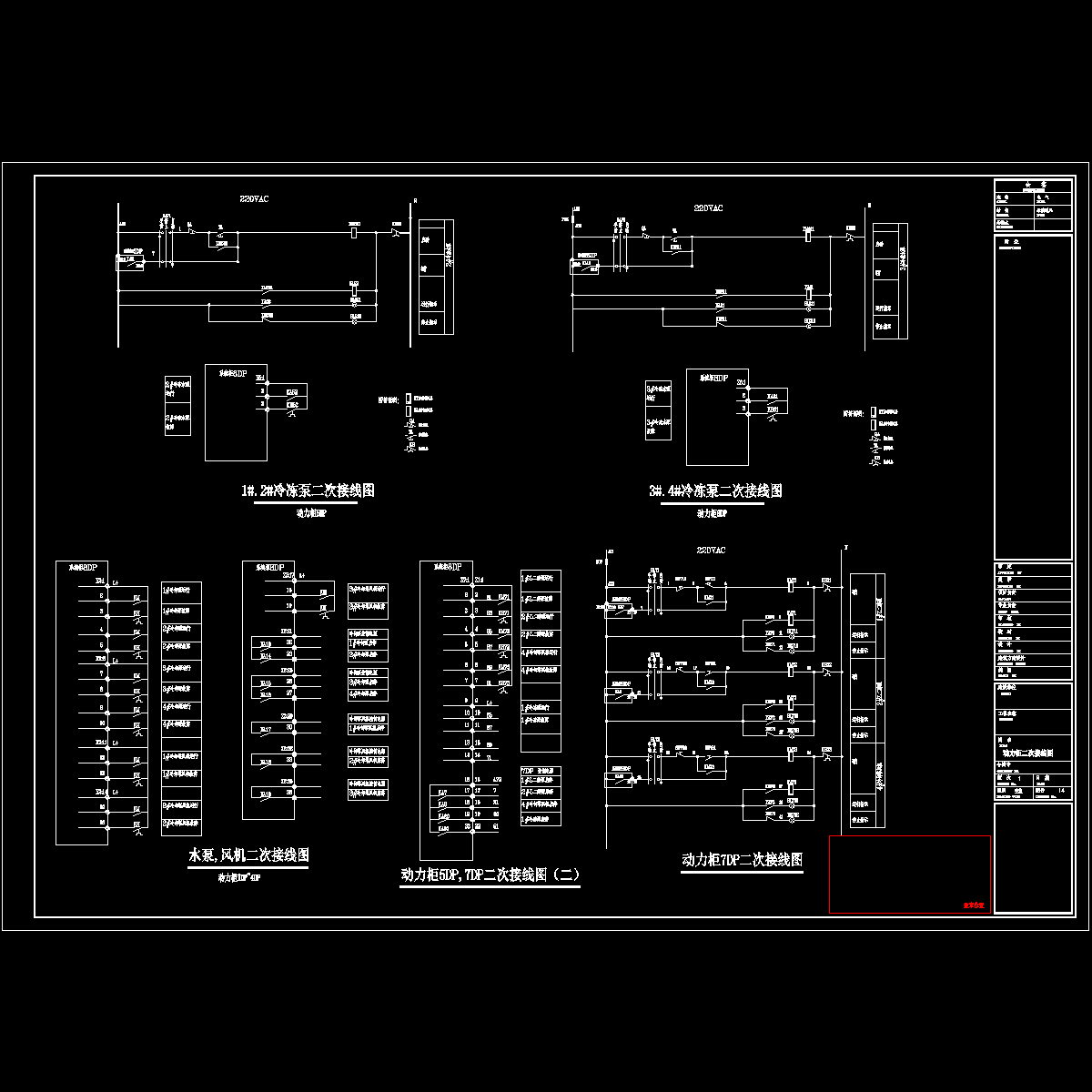

动力二次(直接起动).dwg

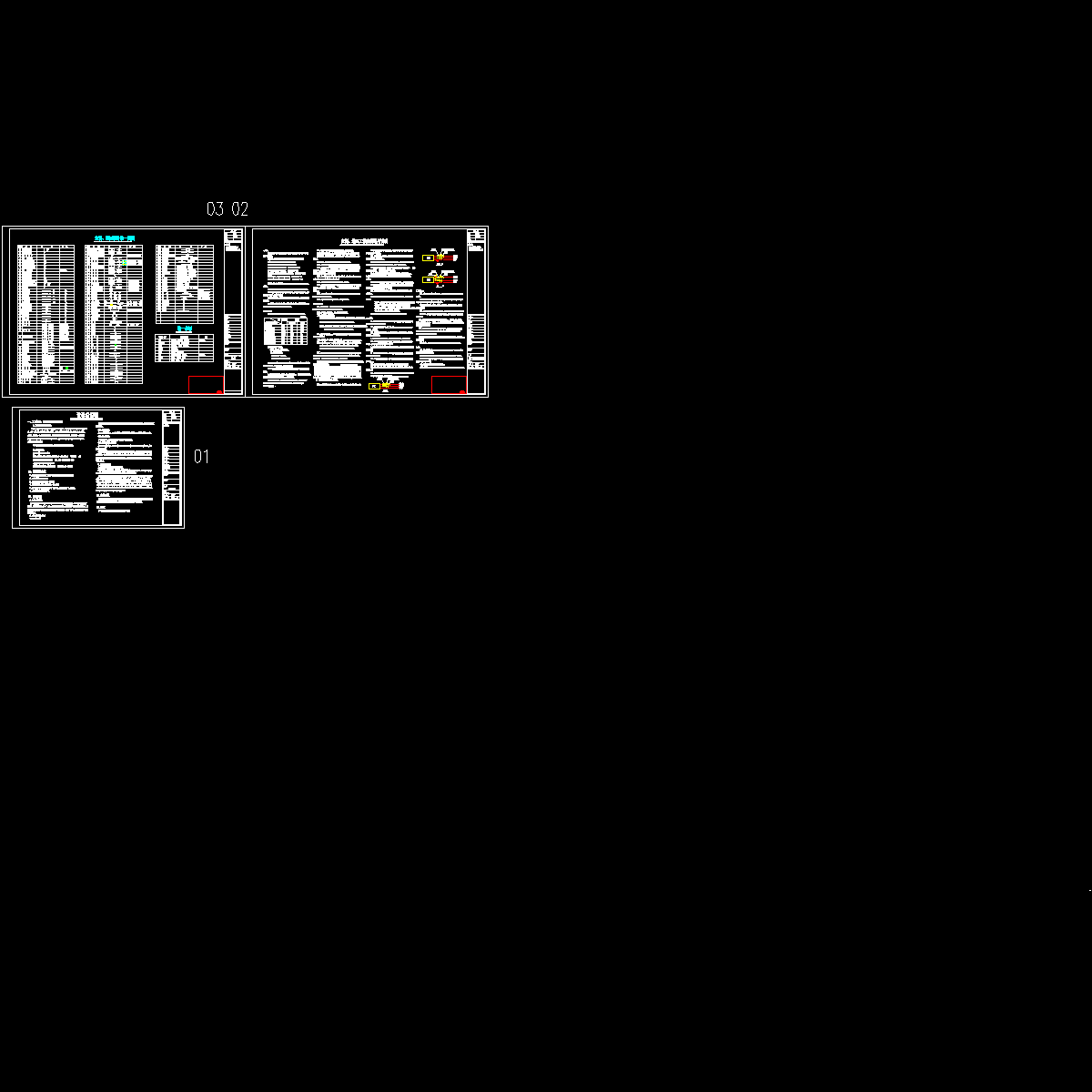

图例、设计及施工说明.dwg

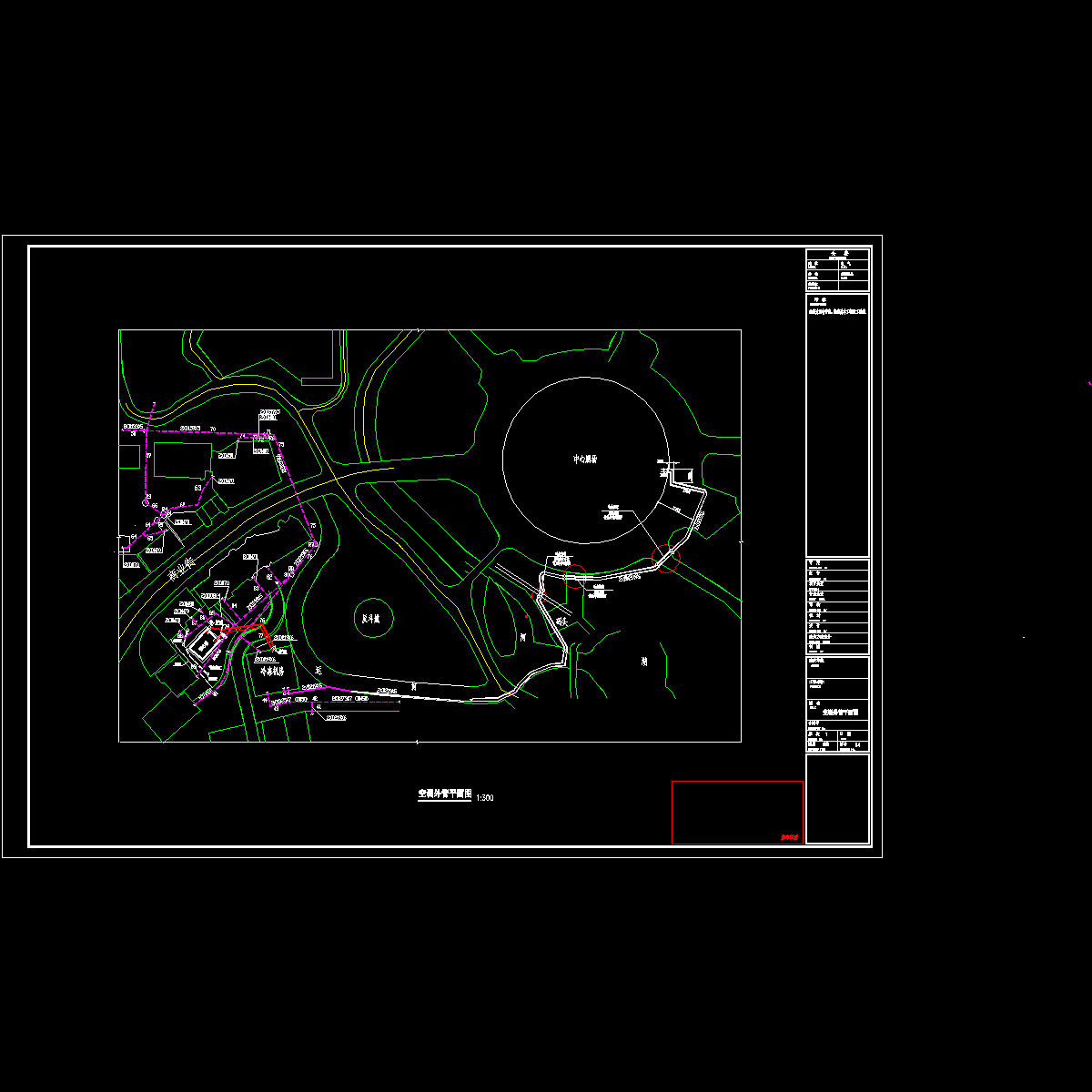

外管.dwg

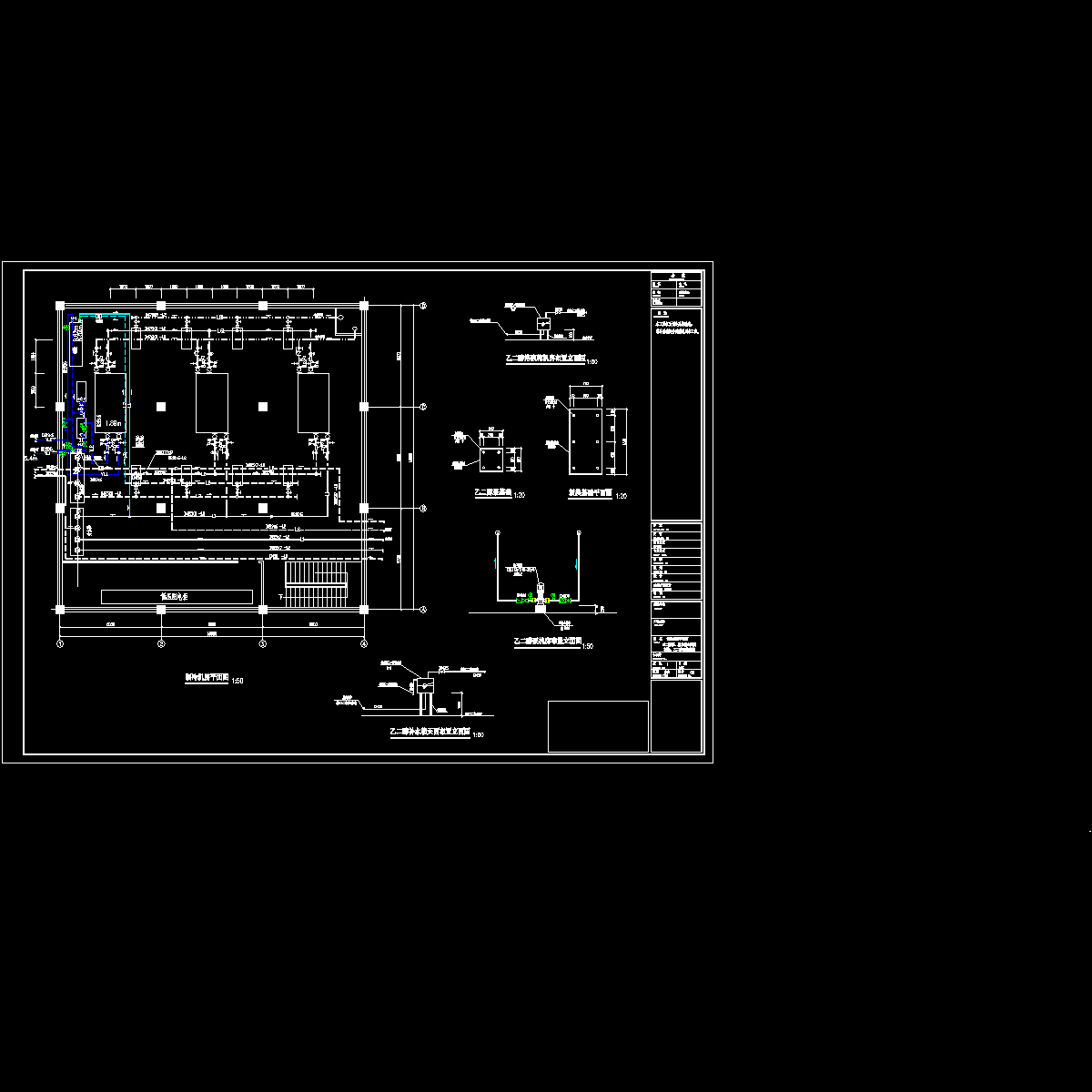

机房改(竣工).dwg

蓄冰槽平、剖面图及配筋图ok.dwg

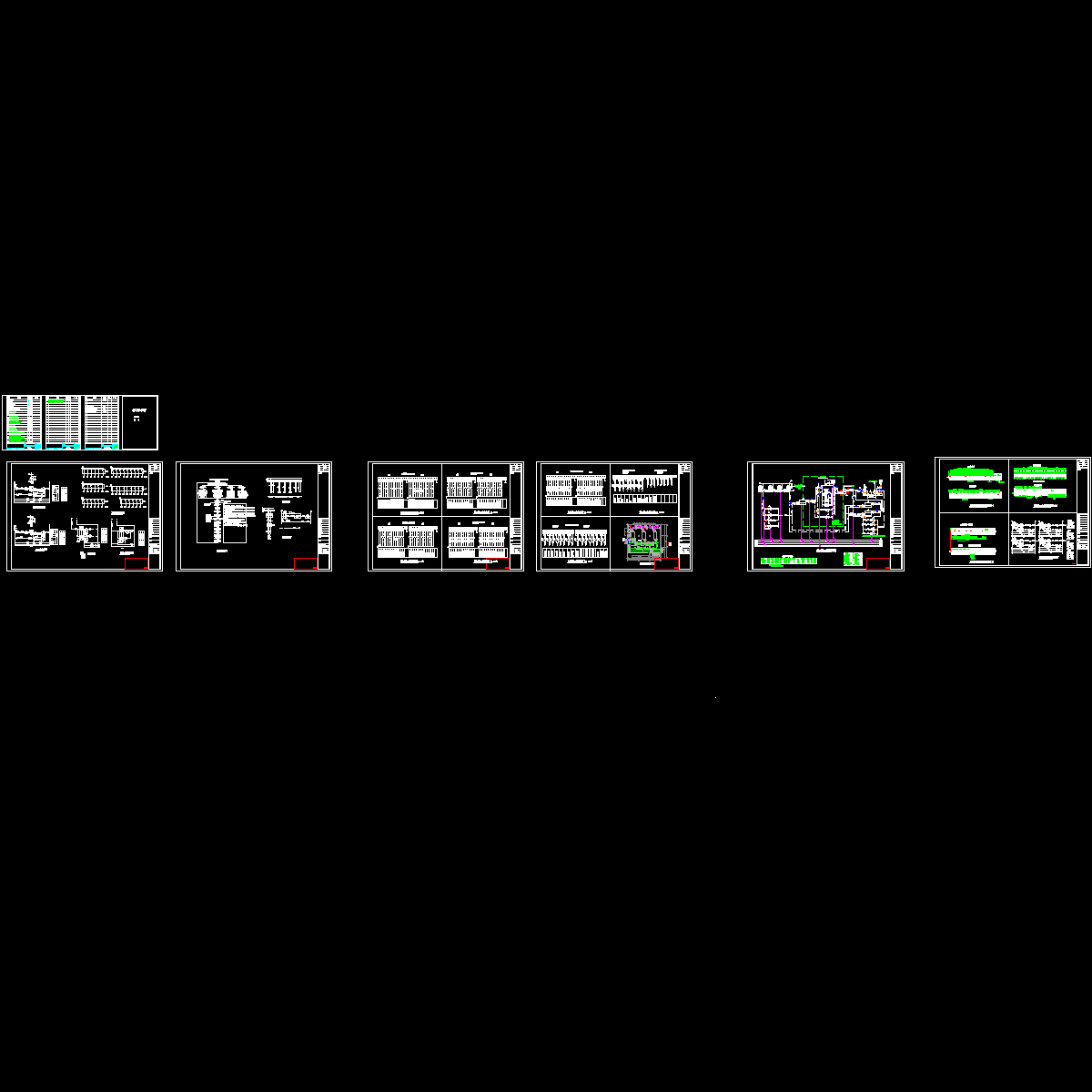

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
