设计说明：无
-
建筑类别：酒店
-
建筑高度：高层建筑
-
建筑面积：35714平方米
-
地上层数：15层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：36张
-
设计年代：近代
-
设计内容：空调,通风,防排烟,冷热源,机房,其它
-
冷热源：电动压缩式冷水机组
-
空调系统：空气-水系统
-
送风方式：散流器送风
-
节点大样：制冷机组,管道支吊架
-
项目地址：海南
一、项目概要
海岸公馆为商务休闲型五星级酒店,总高度65.00米,共地下一层、地上十五层,属于一类高层建筑。总建筑面积35714m2,地上建筑面积共23124m2 ,地下建筑面积12590m2。
设计采用集中供冷、供暖,冷源设备置于地下一层制冷机房内,设计冷冻供回水温度:空调冷冻水温度7/12℃,冷却水温度为32/37℃。补水及定压由定压膨胀机组提供。采用R134a环保冷媒。
二、设计说明
1、暖通设计范围:空调系统、采暖系统、通风系统、防、排烟系统、热交换站、燃气锅炉房等。厨房由待厨具公司确定后,由厨具公司进行二次设计,设计预留配套条件;煤气以业主另行委托专业院设计。
2、空调项目概要:大堂接待区、全日餐厅、宴会大厅、大会议室采用全空气系统;办公、前厅、客房、商务、小会议室、接待、健身房/办公、服务房间和行政酒廊区域采用风机盘管 新风的空调形式,新风采用板式热回收机组输送;所有厨房和洗衣房的空调均采用全新风直送式,不考虑回风,并设排风系统,使室内保持负压。
电梯机房、消防值班室,设24小时供冷的变频分体空调(二级能效);室外机就近放置;配电房采用多联机空调系统,室外机放置于室外。由中标厂家根据自己产品特点二次进行设计。
3、通风项目概要:该项目在车库、卫生间、垃圾间、厨房、制冷机房、锅炉间、变配电室、泵房、电梯机房等均设置了通风系统。
客房卫生间在竖井顶端设置集中热回收机组,集中排风。新风经热回收后送入客房。车库:按防烟分区设置排风系统,排风系统兼火灾排烟,由车道自然补风。
垃圾间:根据通风和制冷的需要,设计了独立的空调系统和机械送风、排风系统。排风系统将加设活性碳空气过滤装置。锅炉房设独立的机械排风系统,自然补风。
事故通风系统:设在建筑内的各无外窗厨房和燃气表间,均设有燃气泄漏探测系统及事故排风装置,当燃气浓度超过额定标准时,事故排风机将开启,同时切断紧急供气阀门。事故排风机采用防爆型风机。
厨房排风:具体设计由待厨具公司介入后,根据设备布置,再详细进行二次设计。
三、图纸展示

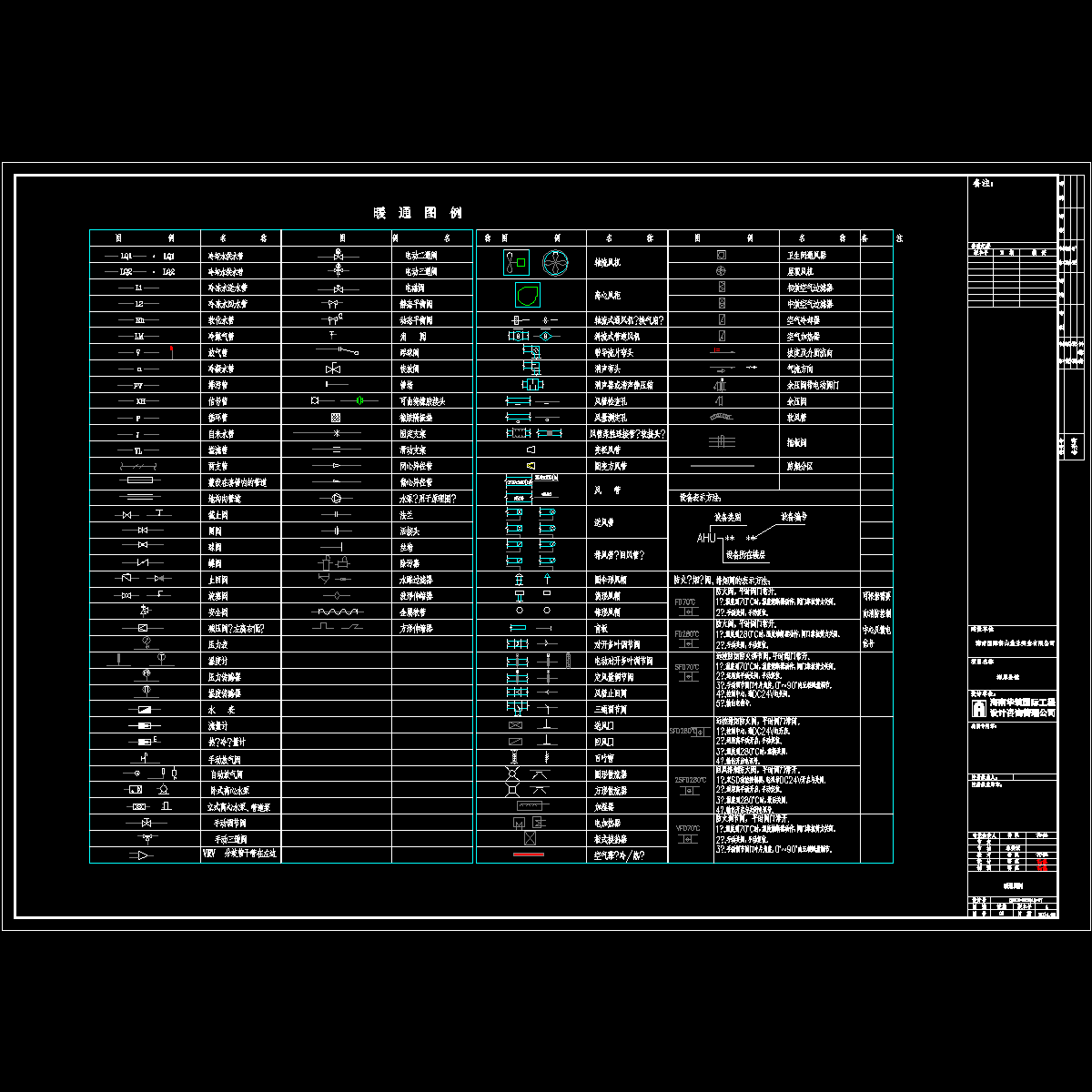

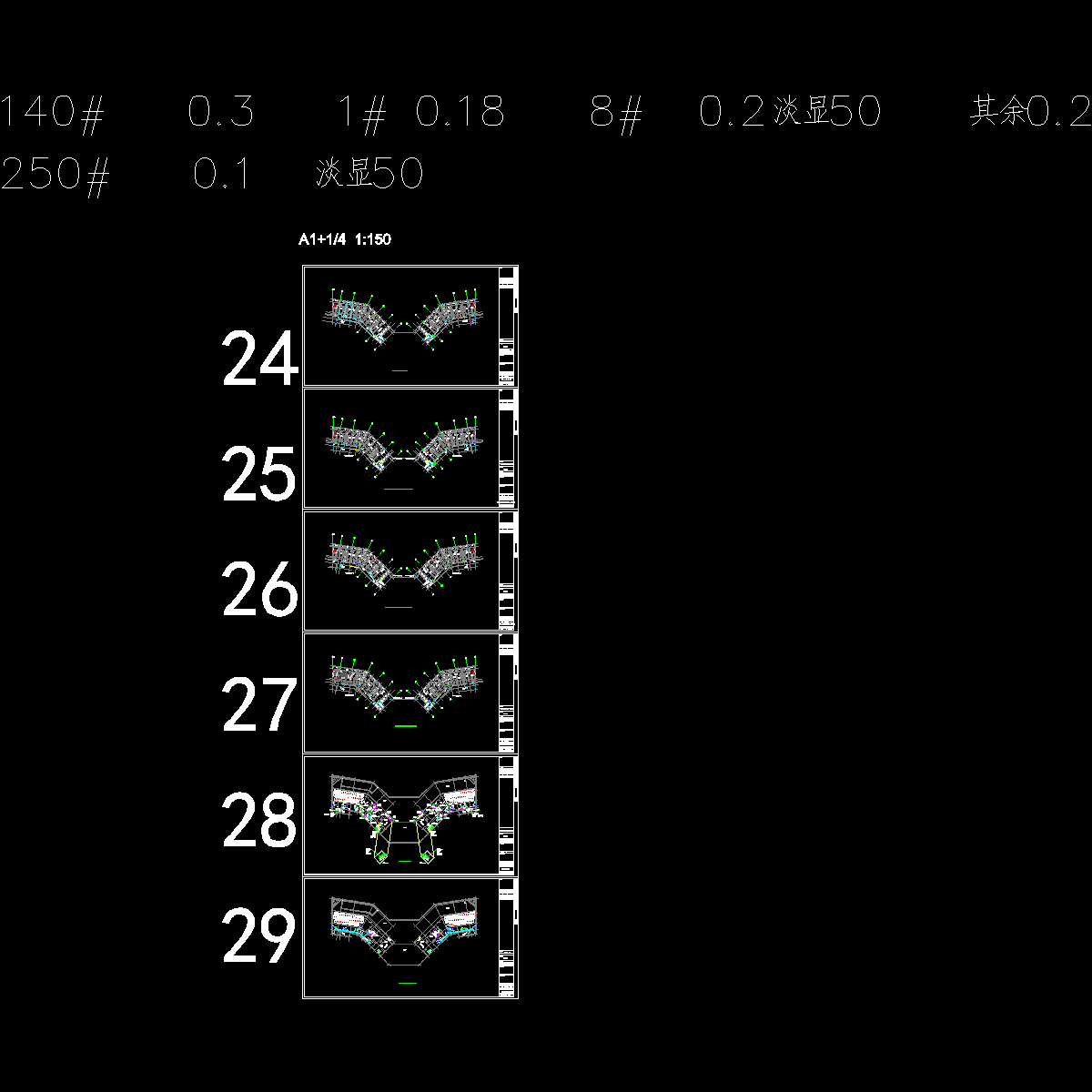

通风系统平面图

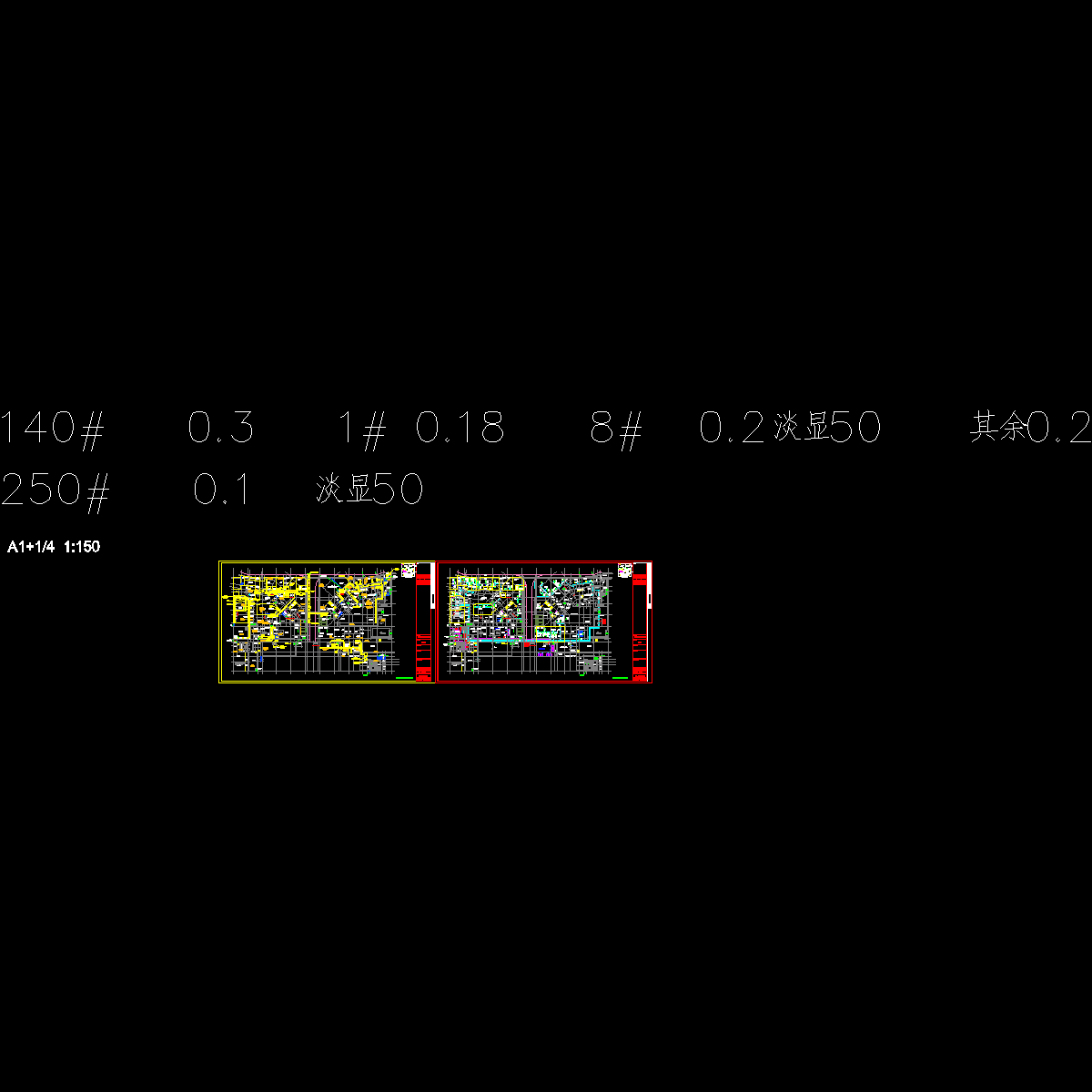

空调水平面图

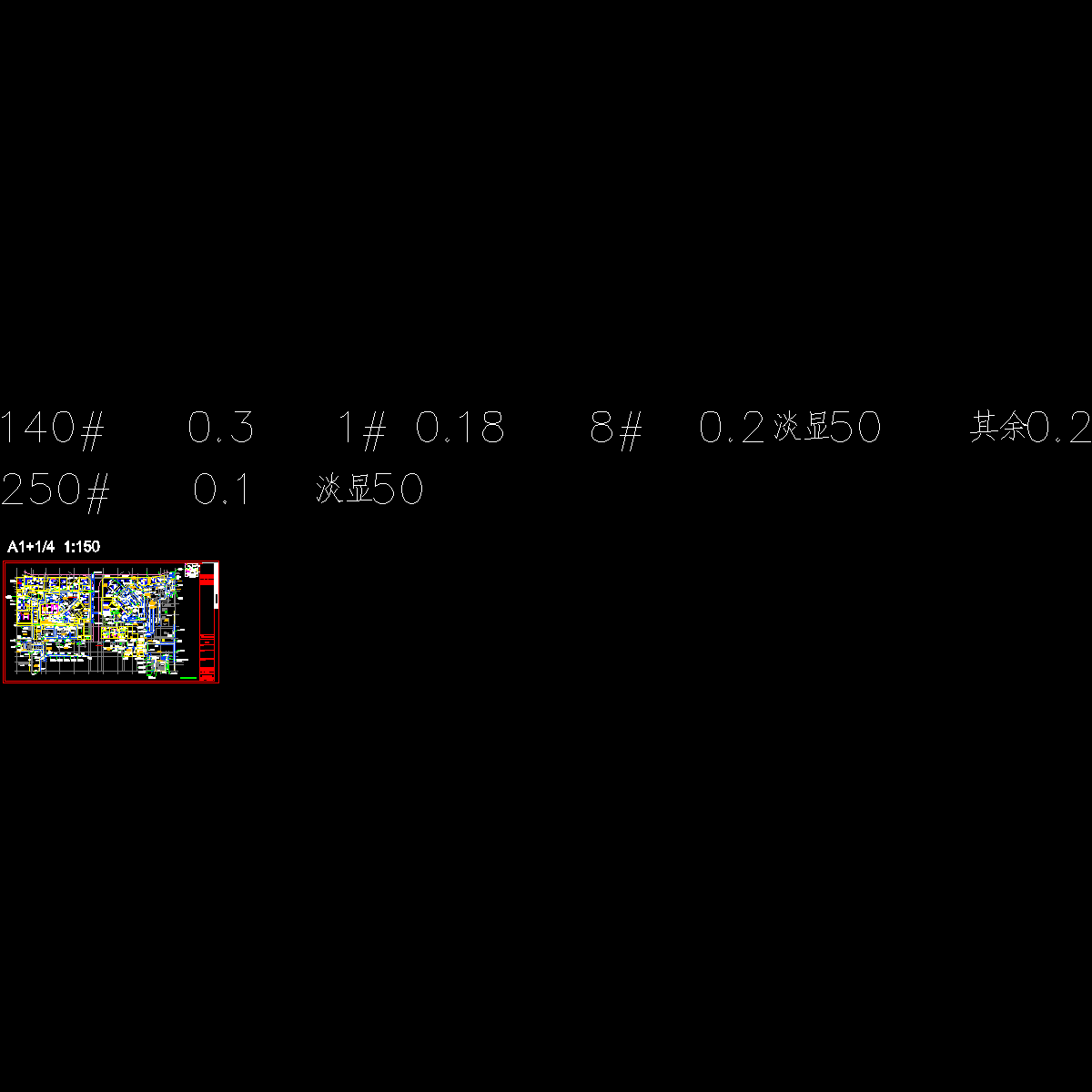

地下空调平面图

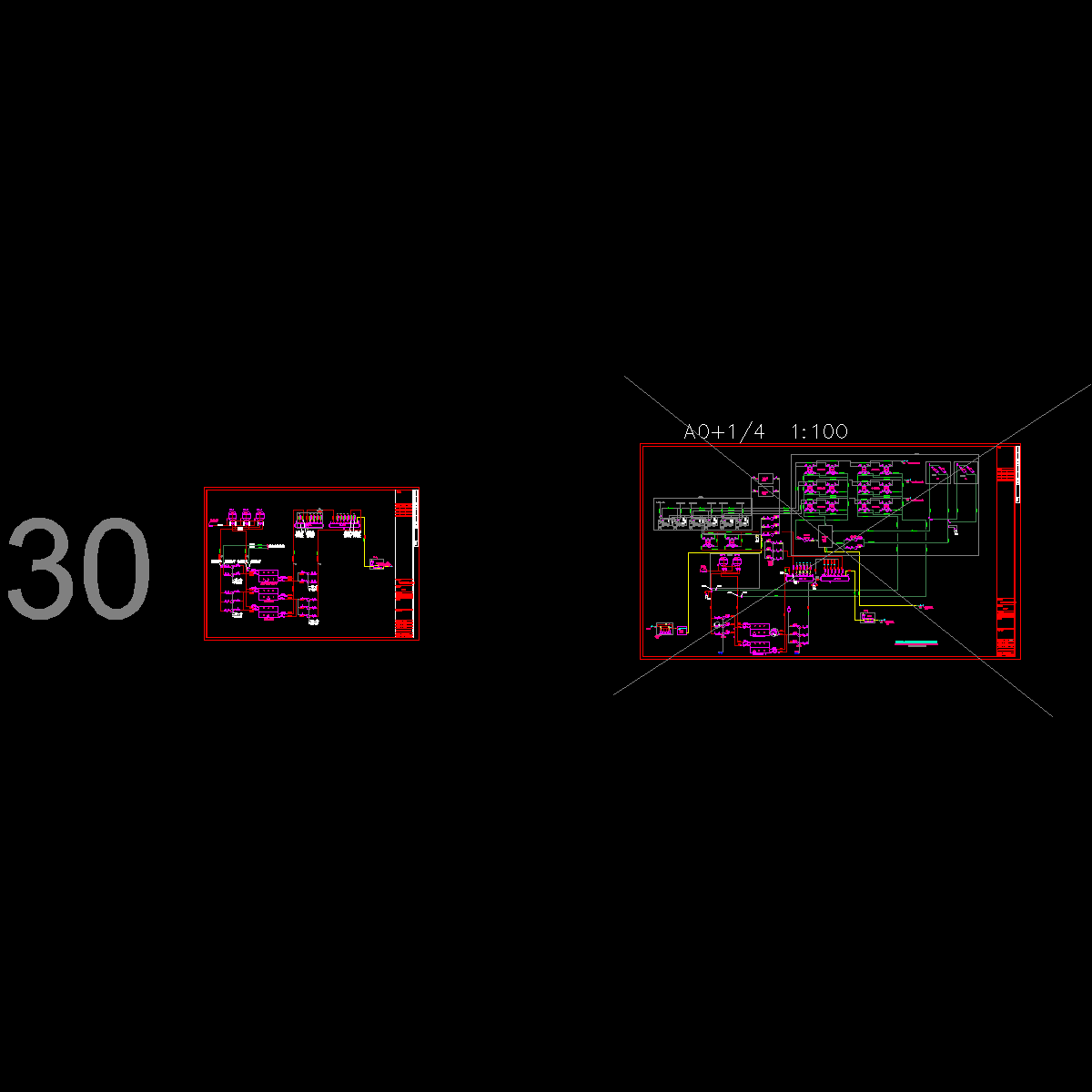

冷冻机房详图

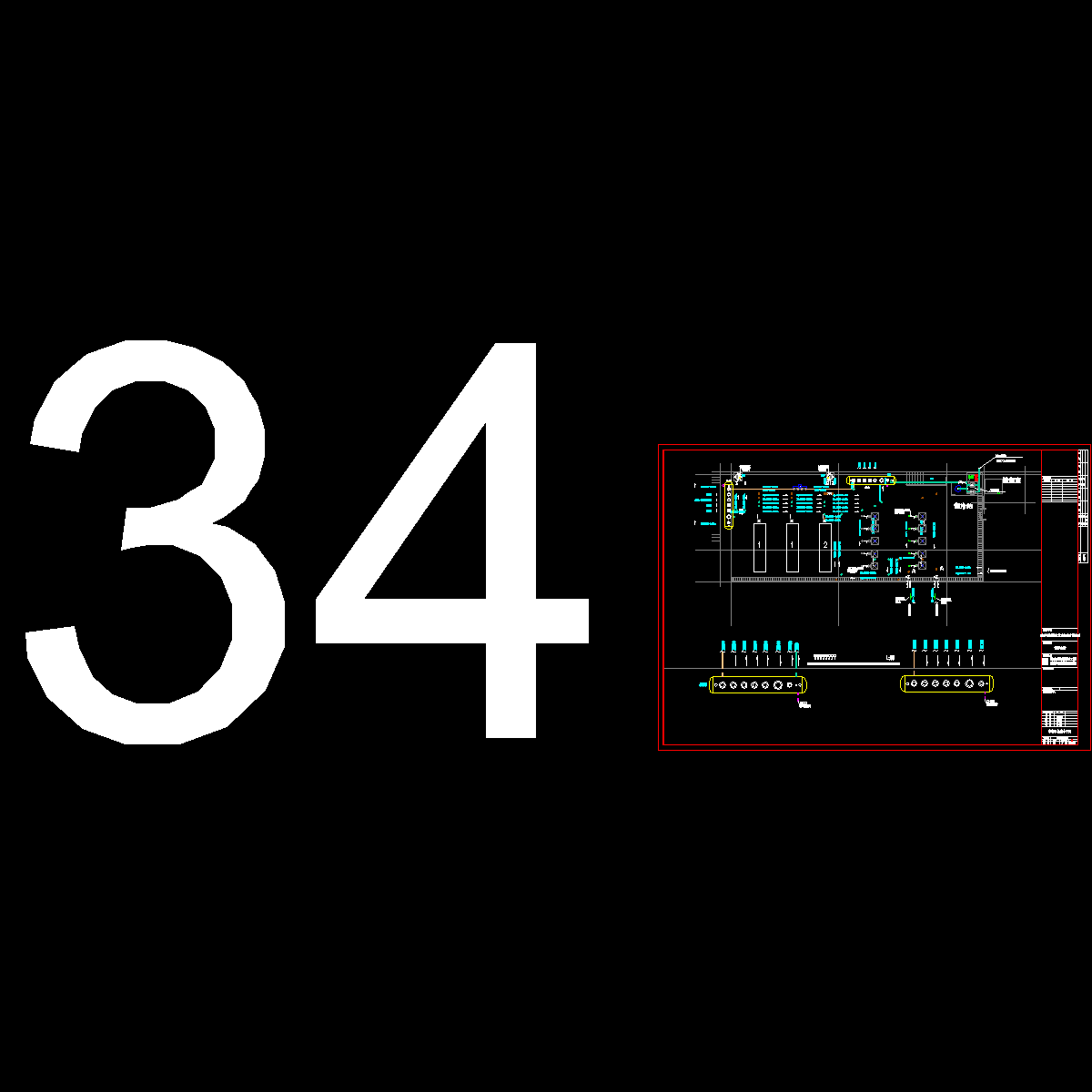

管井大样图
