设计说明：有
-
建筑类别：办公
-
建筑高度：多层建筑
-
建筑面积：18259平方米
-
地上层数：5层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：24张
-
设计年代：近代
-
设计内容：空调,通风,防排烟,冷热源,机房,其它
-
冷热源：水地源热泵
-
空调系统：空气-水系统,制冷剂系统
-
水系统：单式泵,双管制,同程式,闭式
-
送风方式：散流器送风
-
项目地址：江苏
一、项目概要：
该项目位于江苏省，是一个多层防洪工程监控中心办公楼建筑项目，地上5层，地下1层，总建筑面积18259平方米，其中地下6535平方米，地上11724平方米，建筑高度23.95米。

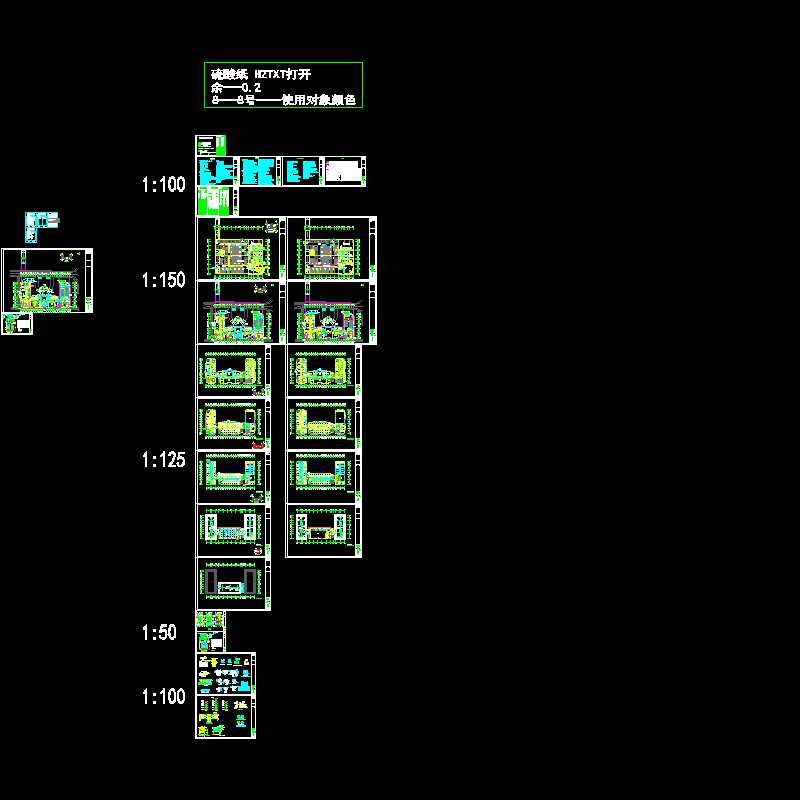

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，通风风管平面图，空调风管平面图，空调水管平面图，冷冻机房大样图，冷冻机房系统原理图，安装大样图，空调立管系统图，安装剖面图等...
二、空调设计：
1.冷热源：采用地源热泵空调系统...
2.风系统：采用吊顶或落地空调机组，风机盘管加新风系统...
3.水系统：采用两管制一次泵闭式机械循环系统，采用同程式...
三、通风防排烟系统：
通风系统：
设置通风系统的场所详见设计施工说明，冷冻机房，变电机房设置独立的通风系统，其中冷冻机房的通风系统兼用事故排风系统...
防排烟系统：
防烟设计：大楼楼梯间在外墙开窗（门），五层开窗面积>2平米，满足自然排烟要求。排烟设计：地下一层汽车库采用机械排烟系统，排烟量按6次/h换气次数计算...
图纸展示：
地下一层通风风管平面图
地下一层空调水管平面图
一层空调风管平面图
一层空调水管平面图
冷冻机房大样图
冷冻机房系统原理图
