一份医学院3层体育馆暖通空调CAD施工图纸(新风换气机)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑设计面积：11975平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 设计内容：空调,通风,采暖
• 冷热源：空气调节器
• 空调系统：全空气系统,制冷剂系统
• 采暖系统：散热器供暖
• 水系统：双管制,同程式

附件详情

该项目为某医学院丙级体育训练馆的采暖、通风、空调和排烟设计,共3层,建筑面积11975平方米,总高23.45m.采暖系统采用双管下供下回同程式系统.一层办公间设置VRV空调系统，系统变频运行，各房间独立调节、运行，能满足不同房间不同负荷要求.使用新风换气机置换通风.二层更衣间和三层活动室等采用VRV空调系统加新风系统,系统变频运行.根据甲方要求，网球馆和三层乒乓球室采用高静压柜式空调机.

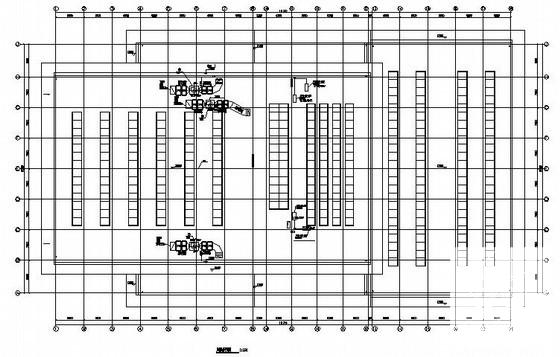

第 1 张图

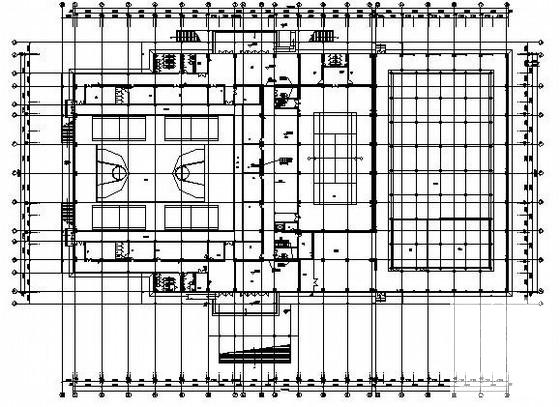

第 2 张图

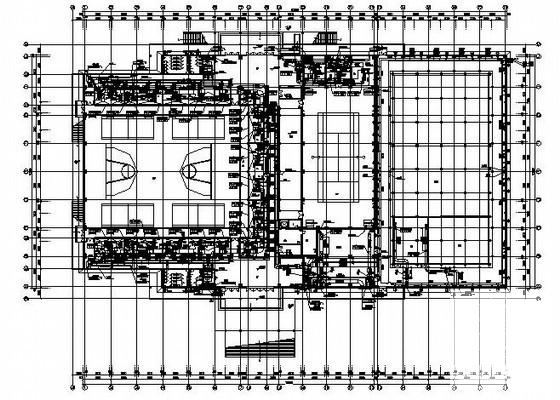

第 3 张图

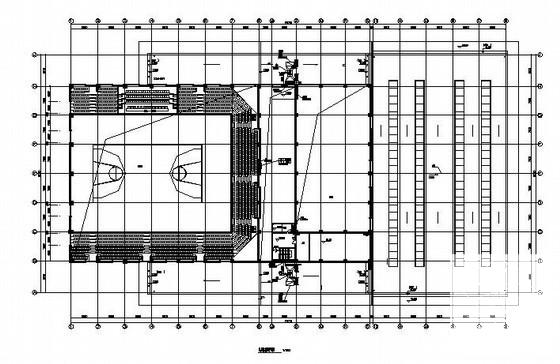

第 4 张图
