一份5层车间办公暖通空调设计CAD施工图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计内容：空调,通风,防排烟
• 冷热源：电动压缩式冷水机组
• 空调系统：空气-水系统
• 水系统：单式泵,变流量,双管制,同程式,异程式

附件详情

• 设计说明、图例及大样图
• 空调水立管系统图
• 空调通风平面图
• 空调水管平面图

附件详情

该项目为2#车间,建筑面积6746M2，地上五层,建筑高度为20.600米。
设计内容：厂房内空调、通风、防排烟设计；
冷热源：总冷负荷为583.1KW，冷负荷指标86.4w/m；热负荷为422.9KW，热负荷指标62.7w/m。冷热源由制冷机房提供(待甲方择址另建），夏季通过制冷机组提供7/12°C冷水；冬季通过汽水换热器提供60/50°C热水。

图纸共8张

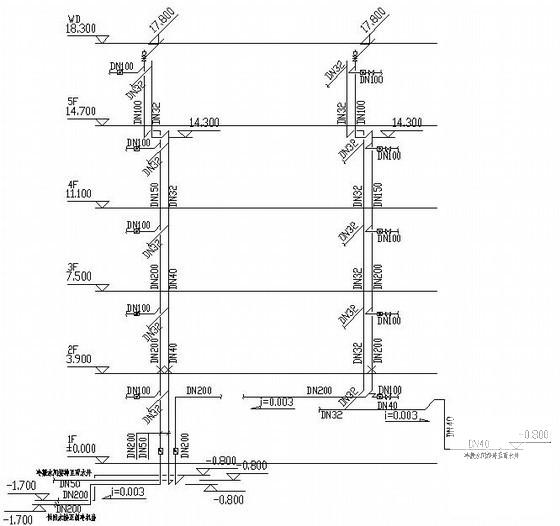

空调水立管系统图

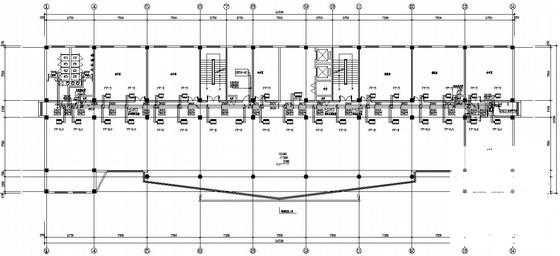

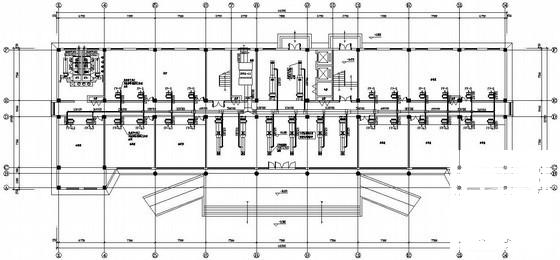

二~四层空调水管平面图

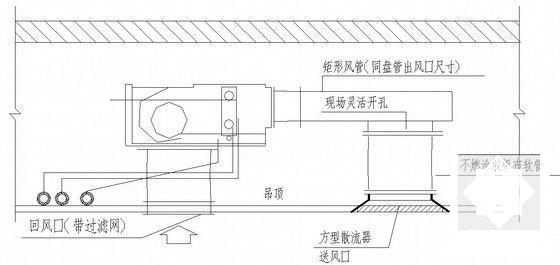

风机盘管与风口安装

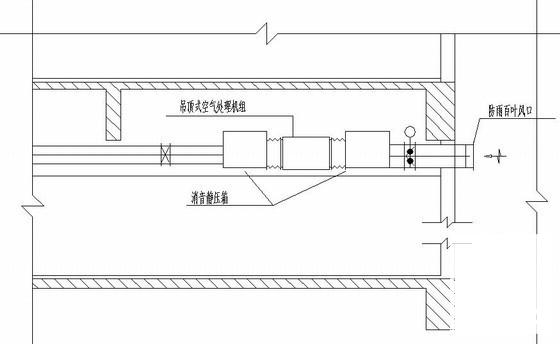

吊顶新风机组安装示意

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
