一份3层体育馆游泳池给排水CAD施工图纸(自动喷水灭火系统)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：14728平方米
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：水泵站,水池
• 供水方式：市政供水
• 供水分区：无
• 排水体制：雨污分流
• 排水技术：重力排水
• 雨水重现期：1年
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 特殊系统：游泳池
• 大样节点：卫生间
• 热水供应方式：定时供应热水
• 项目所在地：湖北

附件详情

• 资料目录
• 设计说明选用标准图集及主要材料表
• 地下层给排水消防平面
• 首层给排水消防平面
• 屋面给排水平面
• 1号3号卫生间大样图
• 2号卫生间及残疾人专用卫生间大样图
• 运动员淋浴间大样图
• 游泳池更衣间 淋浴间大样图
• 消防泵房大样图
• 消防水箱间大样图
• 给水系统图
• 消火栓系统图
• 自动喷水灭火系统图
• 雨水系统图

附件详情

该附件为[湖北]附设游泳池的一类建筑给排水施工图纸,该项目位于湖北，总建筑面积14728平方米,建筑檐口高度19米,地下一层,地上三层,为一类建筑。设计座位数为3082位.室外附设一座50x25x(1m~1.8m)游泳池。
设计范围：1. 该资料为体育馆室内生活给水,生活热水供应,污水,雨水,消火栓给水系统,自动喷水灭火系统设计和建筑灭火器配置设计。2. 室外游泳池设计暂预留设备安装位置和洞,待确定建设后,另出详图(此次不含该部分和室外管网的设计工作).
。共18张。

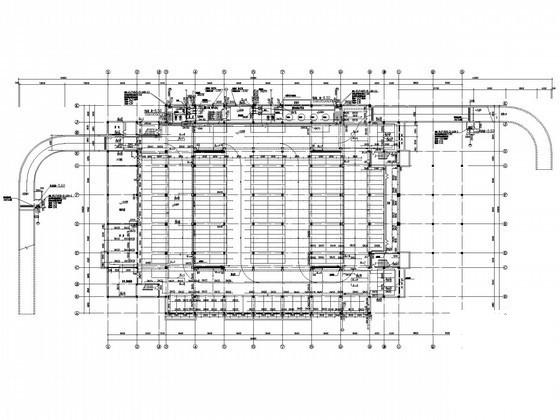

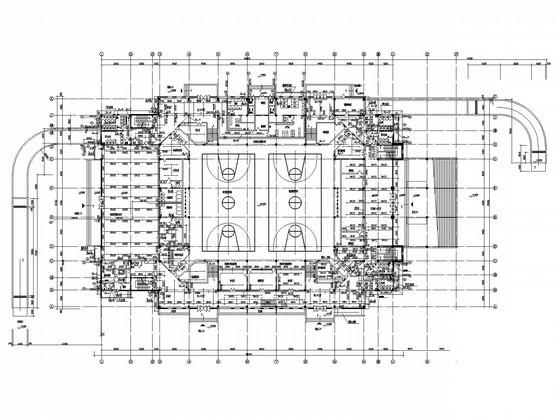

给排水及消防平面图

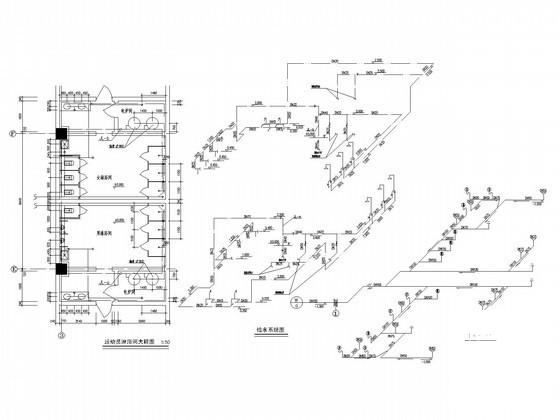

给排水系统图

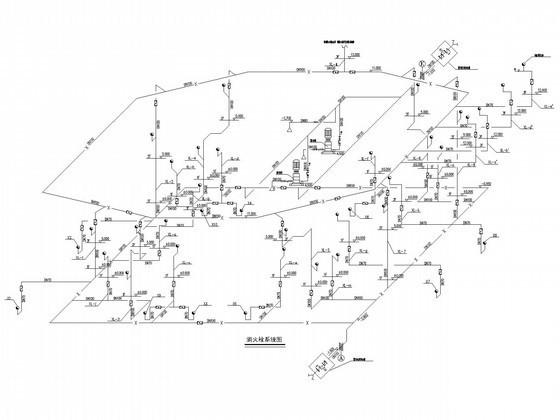

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
