一份3层体育馆建筑扩初CAD图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育馆
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度 ：扩初图
• 项目所在地：云南
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：66张
• 建筑设计面积：14933.05平方米
• 占地面积：29387.12平方米
• 容积率：0.51
• 建筑密度：36.2%
• 建筑高度：22.8m
• 建筑地上层数：3层
• 设计效果图：无
• 机动车辆停车位：53个

附件详情

本体育馆建筑主要由二部分组成：主比赛馆和训练馆。

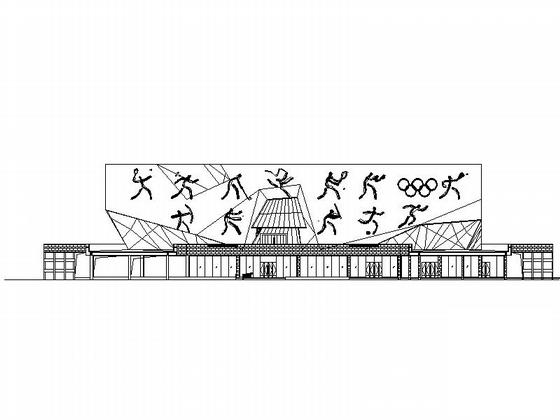

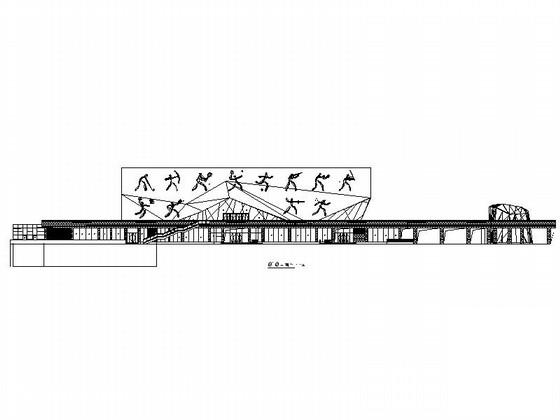

该资料包含：立面图，剖面图，总平面图，各层平面图，图纸说明。

图5

图6

图7

图8

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
