一份小学3层教学楼建筑扩初CAD图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目共三层，一层设有两个活动单元、音体活动室、厨房等。二、三层有两个活动单元及部分办公用房。三层顶及音体室顶为室外活动平台。
建筑设计面积：2252.5平米

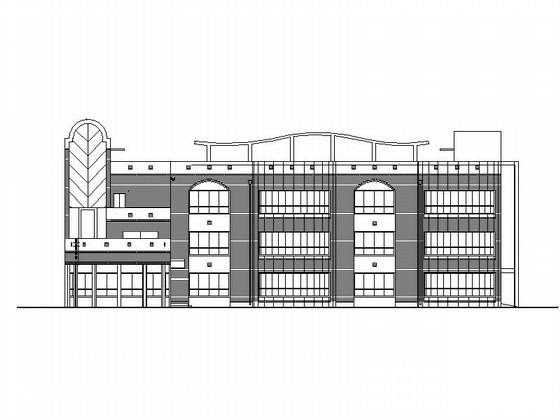

该资料包含：建筑设计总说明、1-3层平面图、屋顶排水平面、立面图、剖面图、圈梁、构造柱、窗过梁大样、墙身大样、基础大样图
参考图纸：18张CAD

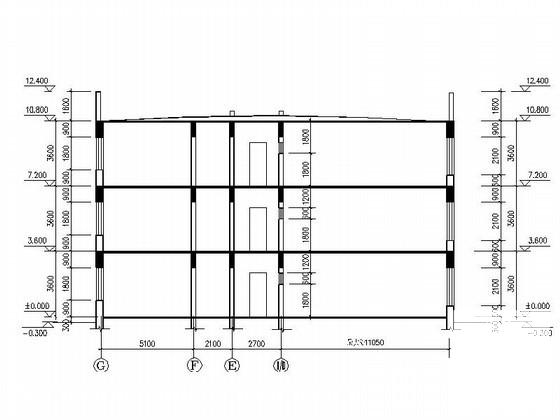

剖面

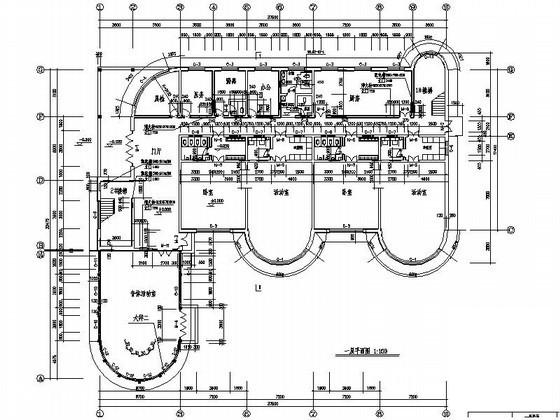

平面

第 1 张图

第 2 张图

第 3 张图

第 4 张图

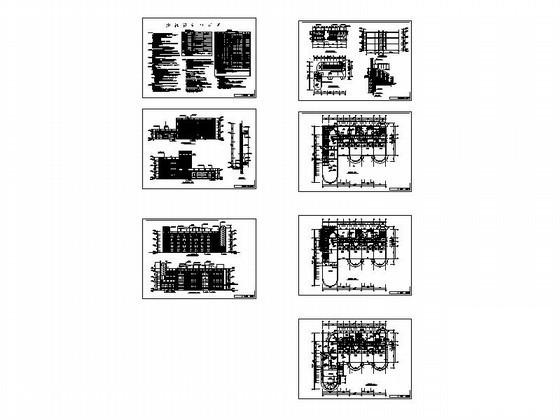

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
