[CAD]10层研发楼建筑扩初图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：扩初
• 建筑设计面积：13981.5平方米
• 占地面积：1223.4平方米
• 建筑高度：48.6米
• 建筑层数：10
• 设计效果图：无

附件详情

该资料为[珠州]某十层研发楼建筑扩初图
工程建筑面积约为：13981.5平方米、建筑设计结构形式为：框架结构、建筑层数为地上十层，地下一层，该建筑北面高48.6m，南面高50m；耐火等级为二级，地下室耐火等级一级，屋面、地下室防水等级二级，抗震设防烈度6度，设计使用年限50年。

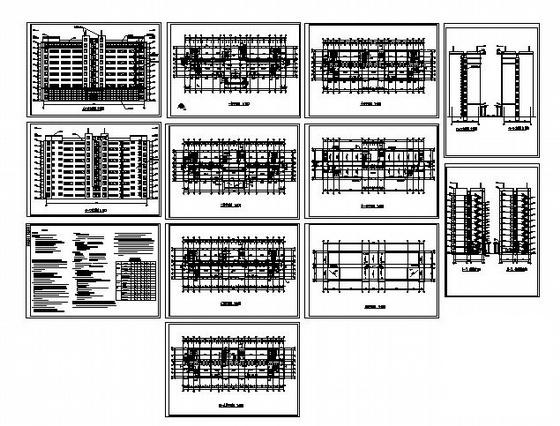

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图等，共12张图纸
设计功能包括：管理室、接待室、办公室、会议室等。

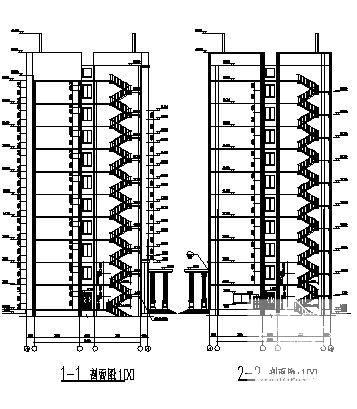

第 1 张图

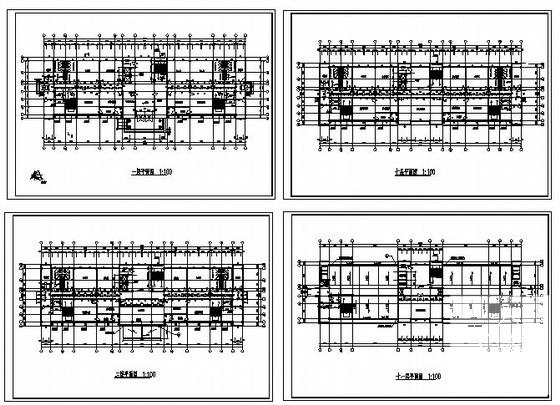

第 2 张图

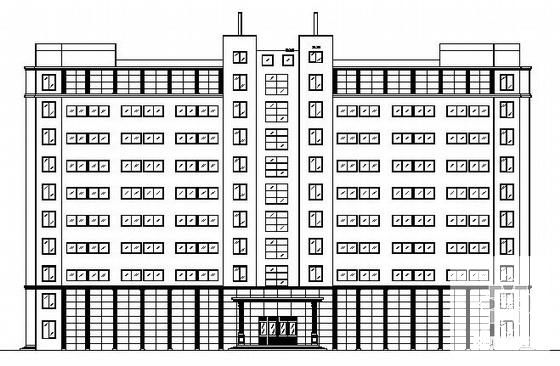

第 3 张图
