2层博物馆建筑扩初CAD图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 博物馆规模：小型（＜4千平米）
• 建筑类别：博物馆
• 档案馆规模：丙级（县、市）
• 建筑高度：多层建筑
• 图纸设计深度 ：扩初图
• 项目地址：辽宁
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：JPG
• 参考图纸：34张
• 建筑面积：9190平方米
• 用地面积：17650平方米
• 容积率：0.52
• 建筑密度：29.9%
• 绿化率：30%
• 效果图：无

附件详情

总平面布局：博物馆建设用地东西向最长为170米，南北向宽115米，由于北侧面临城市主干道，并与市政广场遥相呼应，因此将博物馆的主入口安排在北侧，南侧设次要出入口。其中北出入口主要供参观人员使用，南入口主要供办公人员使用和为本区藏品进出提供条件。沿建筑主要立面形成入口广场。在场地的北、西、南三侧设有机动车停车位，场地东北角设临时展场，必要时也可用作停车场。在场地西北角布置了门房，具有门卫、值班、管理等功能。

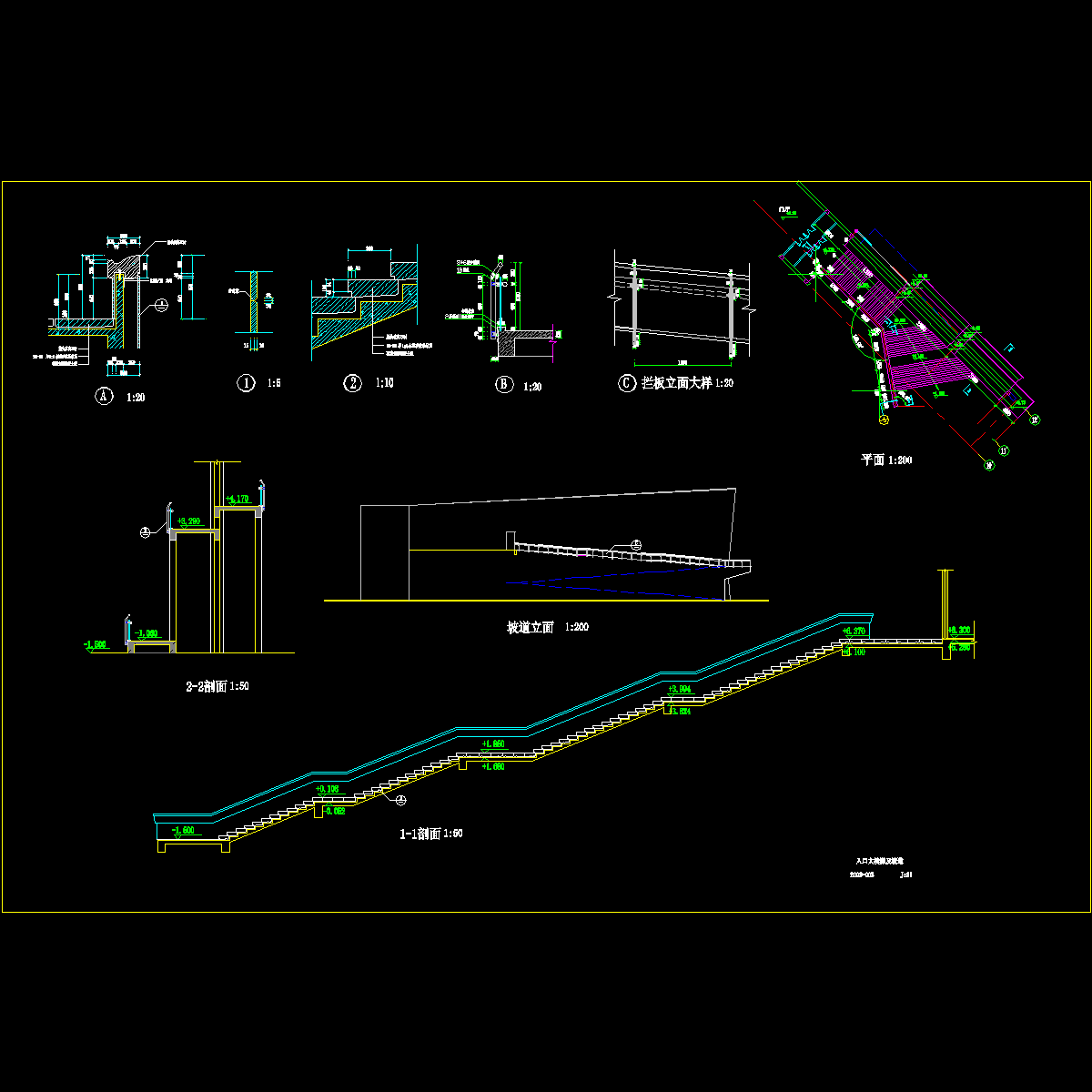

该资料包含：核心区平面调整意向，总平面定位，总平面，各层平面图，南立面，剖面图，弧墙定位剖面立面，入口台阶及坡道详图，室外造型 楼梯详图 ，门房平立剖面，消防分区示意图。

图5

图6

图7

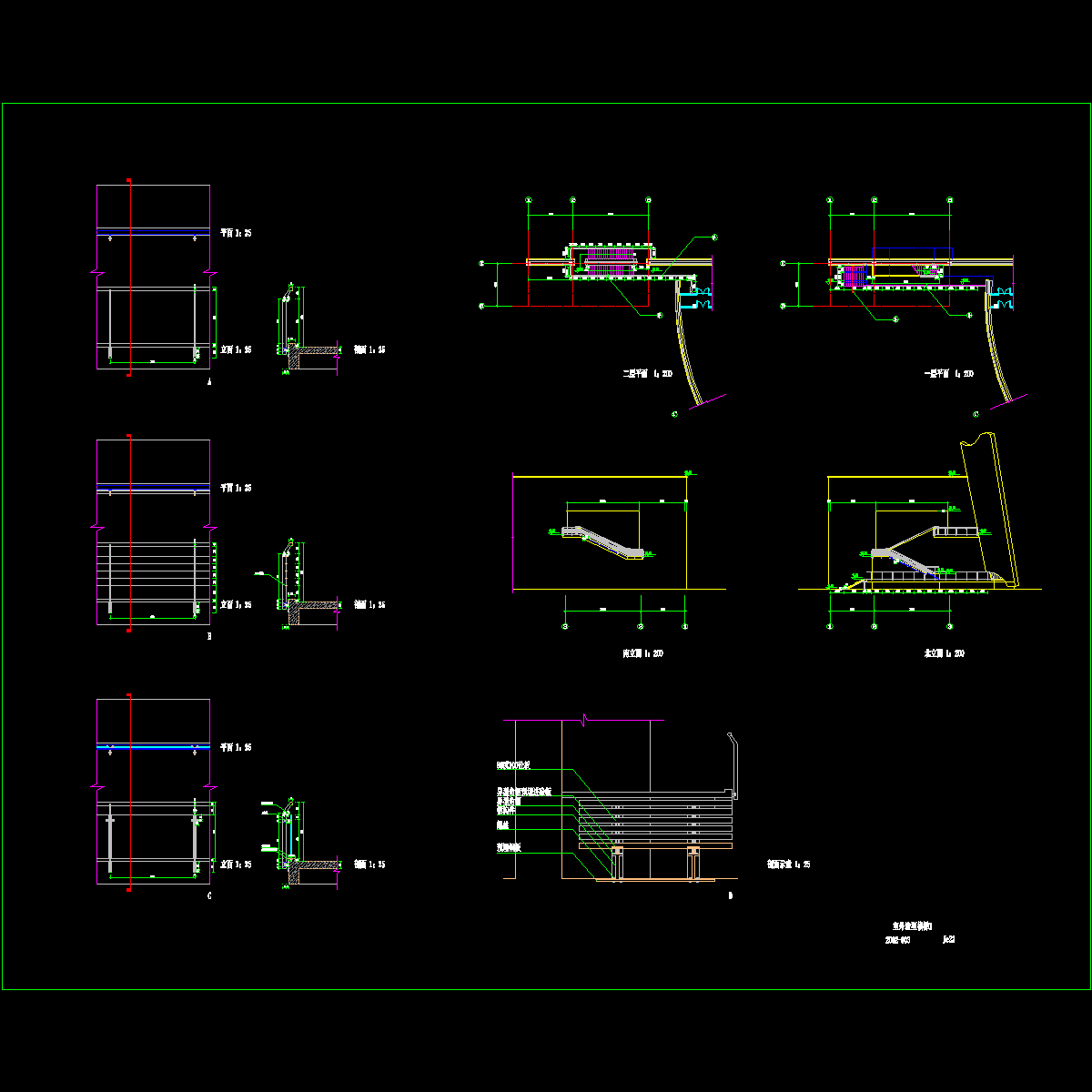

stair1-fin.dwg

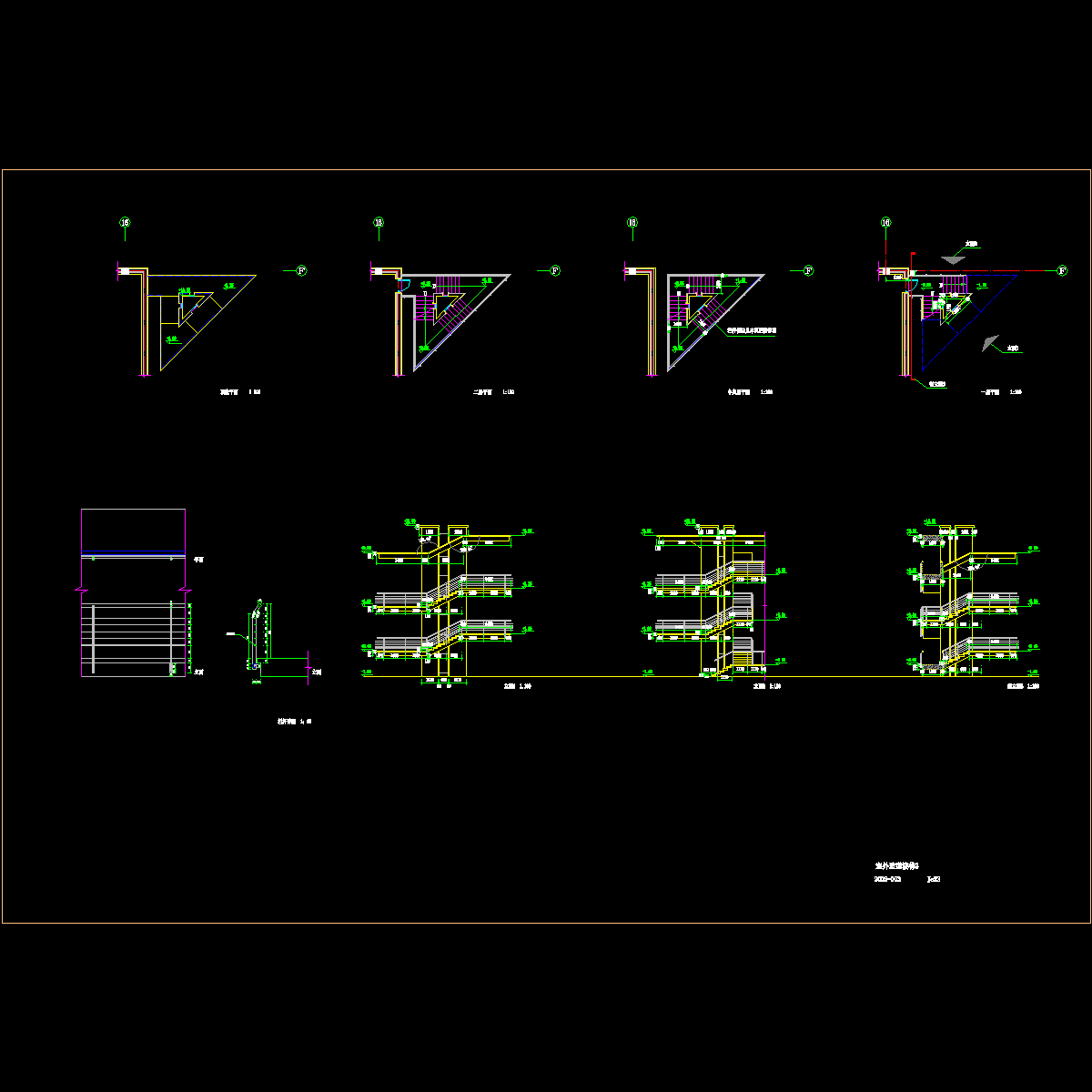

stair2-fin.dwg

stair3-fin.dwg

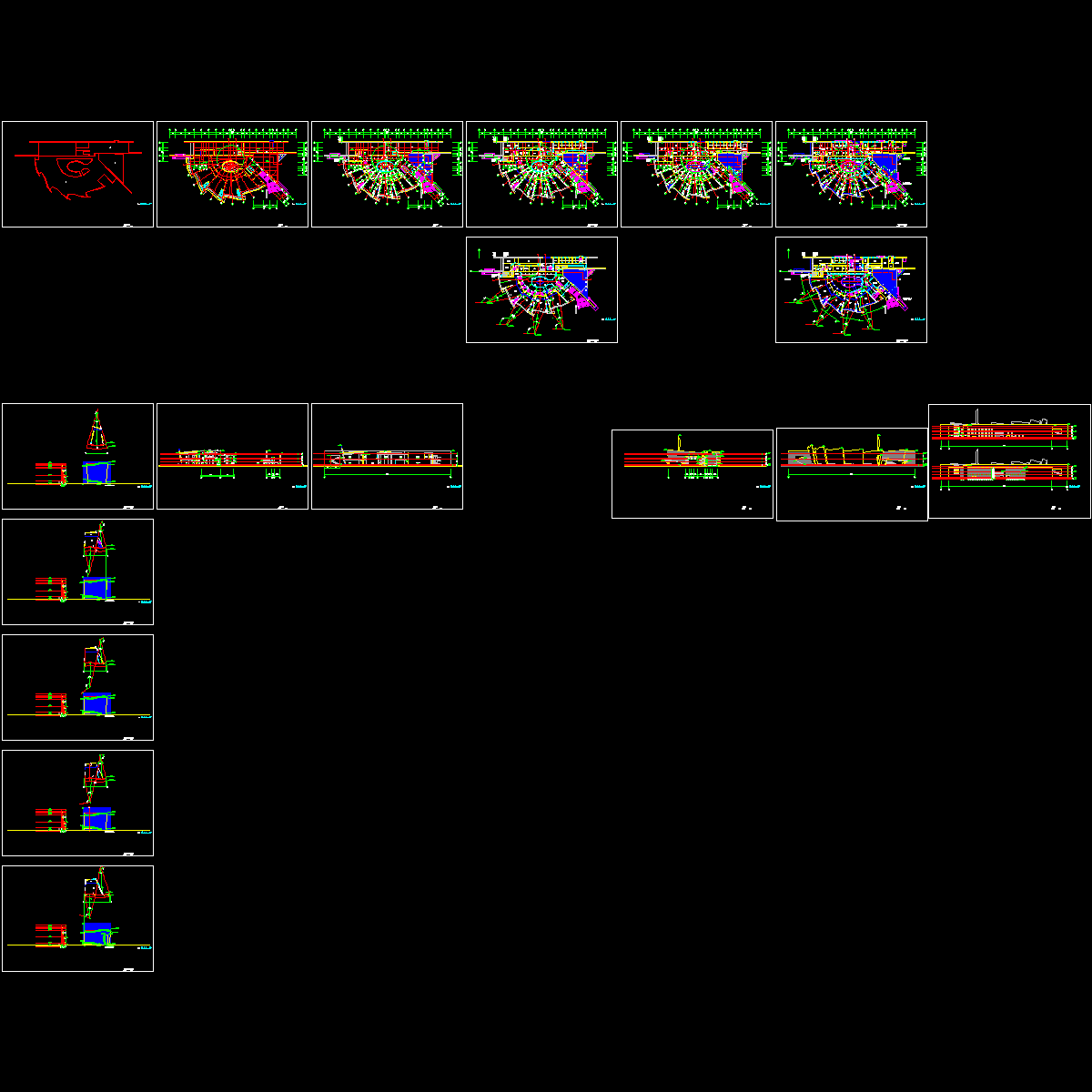

平立剖.dwg

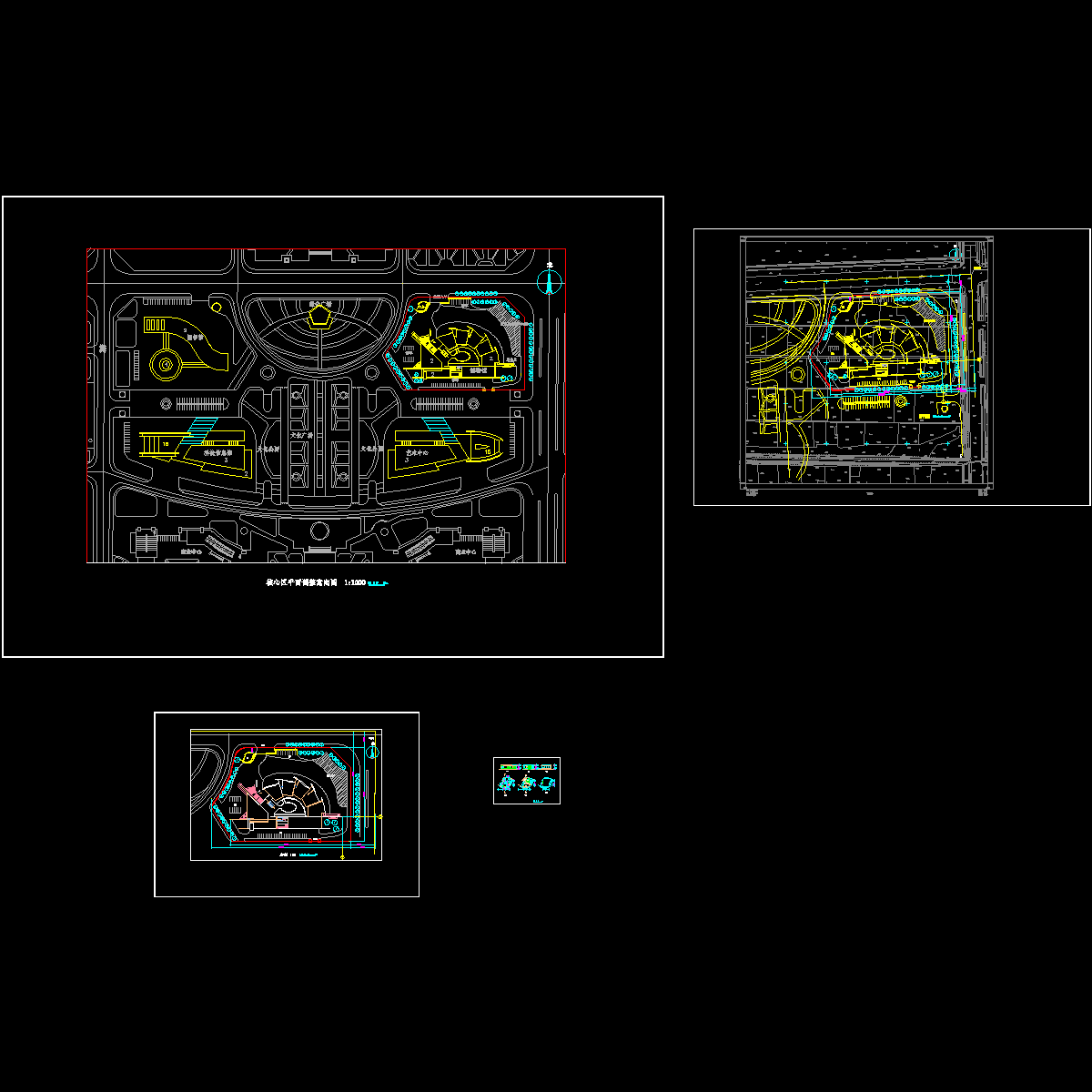

总平面及门房.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
