3层大学体育馆给排水CAD施工方案图纸(自动喷水灭火系统)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：体育
• 建筑高度：多层建筑
• 建筑面积：13110平方米
• 地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：16张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,喷淋系统
• 供水设备：水泵站
• 供水方式：市政供水
• 大样节点：水泵,泵房
• 项目地址：天津

附件详情

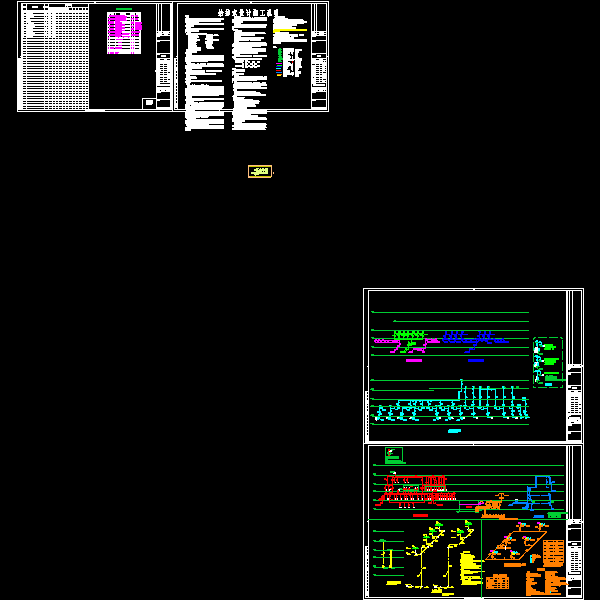

• 主要设备及材料表

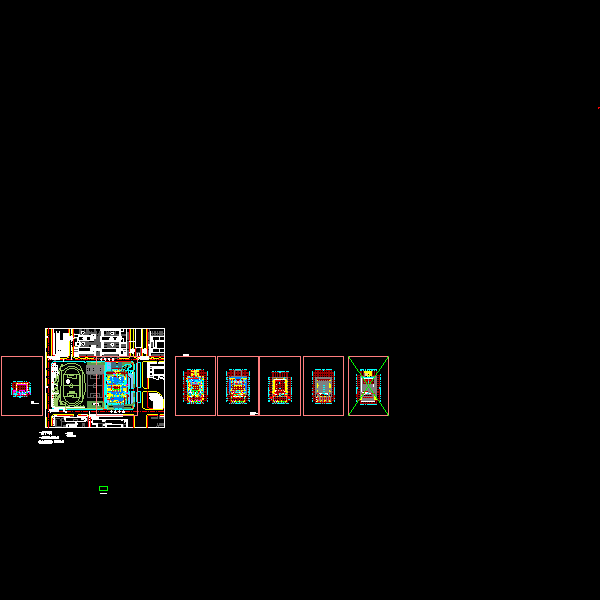

• 给排水总平面图
• 给排水设计施工说明
• 地下室 地沟平面图
• 平面图
• 地下室、地沟喷淋平面图
• 给排水系统展开图

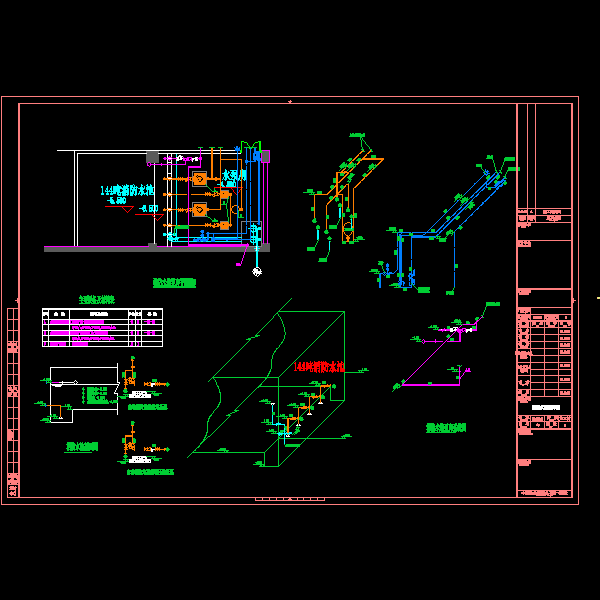

• 消防水泵房详图

附件详情

工程介绍：
该项目是为体育馆项目，总建筑面积：13110平方米，其中地上建筑面积：12490平方米，地下建筑面积：620平方米，座位数4235个，按多层建筑设计,最大冻土深度69cm，最大积雪厚度20cm。建筑室内 ±0.000标高相当于大沽标高 3.400。
该项目给排水设计标高与建筑图一致，标高以米计，管径以毫米计，给水管标高为管中心标高，排水管标高为管内底标高。

设计内容：
该项目给设计范围包括生活给水系统、生活排水系统、消火栓给水系统、自动喷水灭火系统、自动消防炮灭火系统及屋面雨水排水系统。

稿件编制于2010年，共16张图纸。

虹吸雨水系统图

排水系统系统展开图

消火栓系统系统展开图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

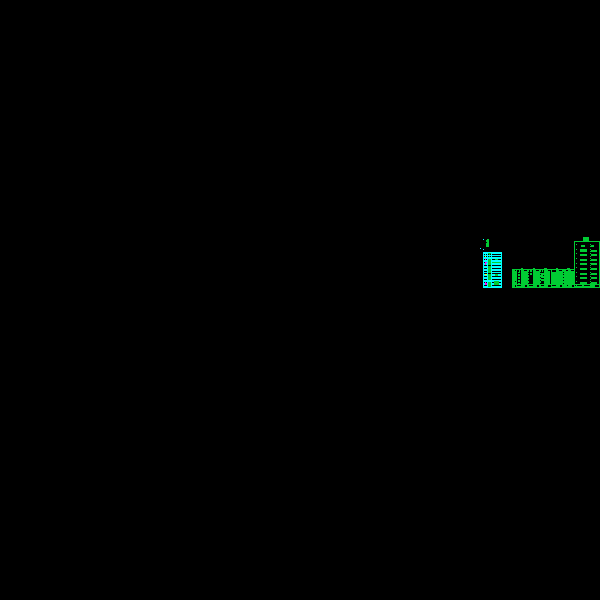

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-24 21:31:33上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
