3层便民服务中心给排水CAD施工方案图纸(自动喷水灭火系统)

[复制链接]

0

主题

0

帖子

1566

积分

超级版主

Rank: 8Rank: 8

积分
1566
发表于 2020-4-3 12:35:27 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公
  • 建筑高度:多层建筑
  • 地上层数:3层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统,消防排水
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式:市政供水
  • 排水体制:污废分流,污废合流,雨污分流
  • 排水技术:重力排水
  • 大样节点:泵房,卫生间
  • 项目地址:贵州
  • 设计说明:有
盘县保基乡便民服务中心及公共服务配套设施建设项目地下室一层车库地上三层办公,建筑高度15M。
2、该项目设有生活给水系统,生活排水系统,室内外消火栓供水系统,自动喷水灭火系统,设置手提式灭火器。
3、用水量
生活用水量:13.7M3 /d
室内消火栓用水量:20L/S
室外消火栓用水量:30L/S
喷淋用水量:30L/S
4、水源接自市政给水管。该处市政给水压力为0.35MPa。
5、地下室消防水池、消防泵、设在地下室水泵房内,火灾延续时间2h,喷淋系统火灾延续时间1h,消防水池有效容积256吨。满足室内消防要求。
图纸展示:
半地下一层给排水平面图
半地下一层喷淋平面图
一层给排水平面图
屋顶给排水平面图
给排水设计说明
消防水泵房大样图
消防水泵房给水系统图
便民服务中心图纸:卫生间给排水.dwg
便民服务中心图纸:卫生间给排水.dwg
便民服务中心图纸:给排水.dwg
便民服务中心图纸:给排水.dwg
便民服务中心图纸:给排水总图.dwg
便民服务中心图纸:给排水总图.dwg

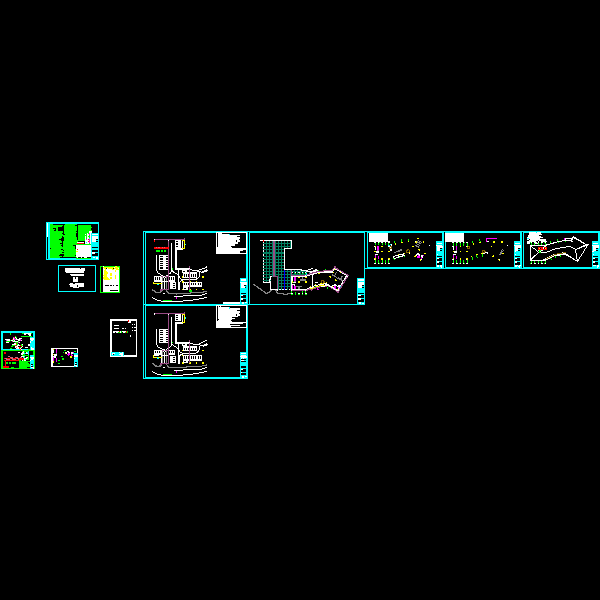

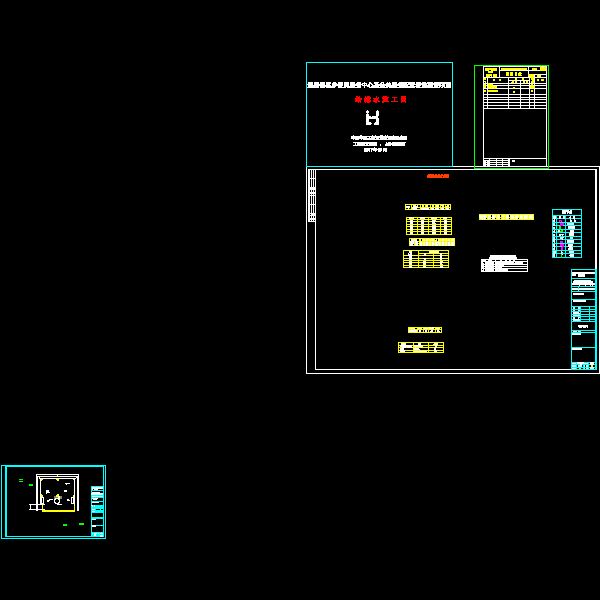

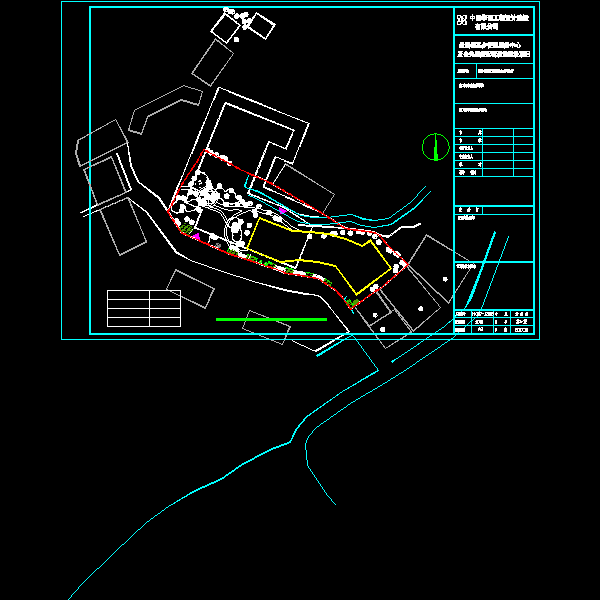

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-4-3 12:35:27上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11e2f11ed01scw2se2.rar

3.87 MB

下载  售价: 100 积分    赚积分
