一份粮库迁建工程给排水消防CAD施工图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：其他
• 图纸设计深度：施工图
• 参考图纸：39张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：10
• 大样节点：泵房
• 项目所在地：湖南

附件详情

• 设计说明
• 卫生间系统大样图
• 雨水排水系统原理图
• 消防泵房、深井泵放排水平面图
• 消防平面图

附件详情

该项目为粮食储备库迁建工程，变配电间建筑面积为211平方米，建筑主体高度5.5米，局部高度为7.3米，体积约为1123立方米；厕所建筑面积为41米，建筑高度3.9米，室内外高差0.3米，气体结构，体积约为135立方米，建筑耐火等级二级。供水间建筑面积52平方米，建筑高度4.5米，室内外高差0.3米。机械库、器材库建筑面积为559.4平方米，建筑高度为6.3米，属丙类仓库。门卫建筑面积24平方米，建筑高度3.9米，体积79立方米，砌体结构。生产辅助业务用房建筑面积1595平方米，占地面积545平方米，建筑高度12.9米，食堂、宿舍建筑面积486平方米，占地面积243平方米，建筑高度8.7米，耐火等级二级。
，共39张。

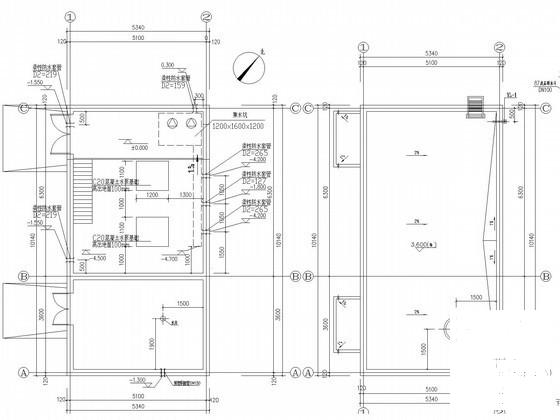

泵房平面图

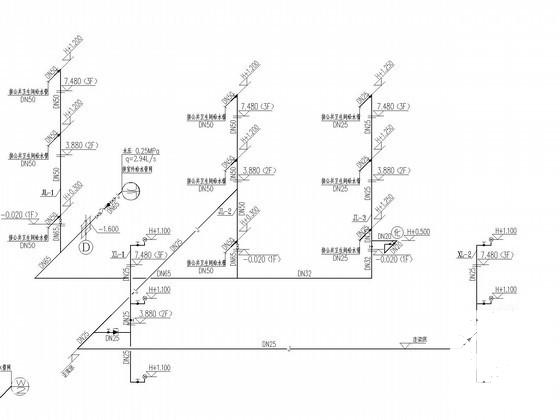

给水系统原理图

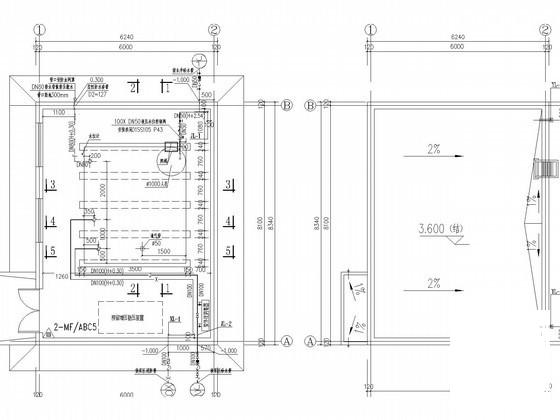

供水间给排水平面图

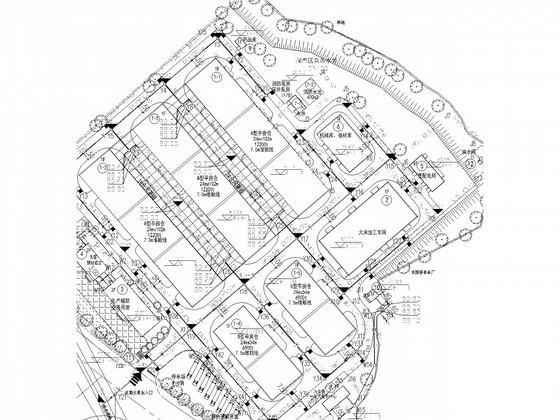

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
