一份3层商业街给排水消防CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：11107.88平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流,雨污分流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间
• 项目所在地：广东

附件详情

• 给水排水设计总说明
• 消防给水设计总说明
• 给排水图例
• 消火栓、喷淋系统原理图
• 给排水平面图
• 给排水系统图
• 喷淋平面图
• 卫生间大样图

附件详情

工程性质为商业街，耐火等级为二级，总建筑面积11107.88平方米，占地面积6155.83平方米，地下0层，地上3层，建筑高度14.15米，包括红线以内的：生活给水系统、排水系统、雨水排除系统、空调冷凝水系统。
，共18张。

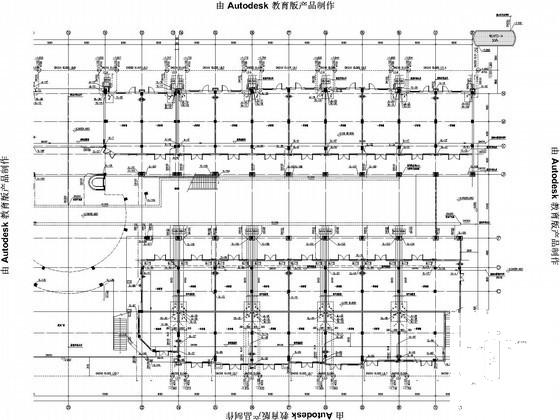

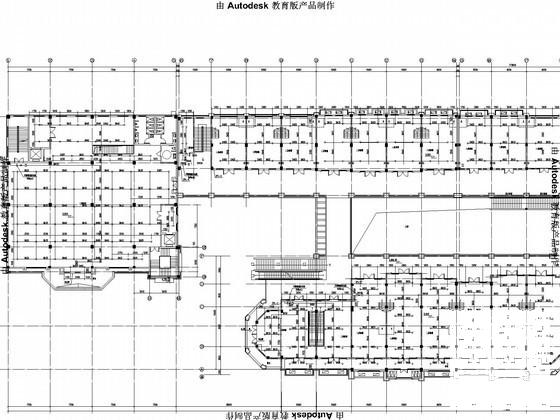

喷淋平面图

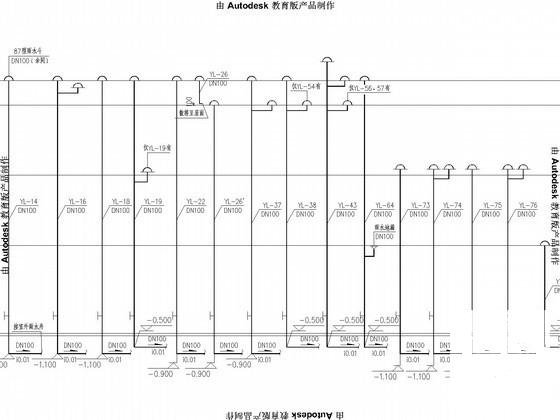

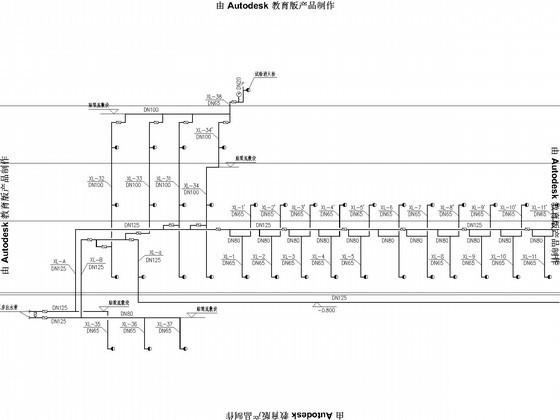

消火栓系统原理图

雨水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 14:02:02上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
