一份成品库房给排水消防CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 消火栓用水量室外(L/S)：45
• 消火栓用水量室内(L/S)：10
• 项目所在地：内蒙古

附件详情

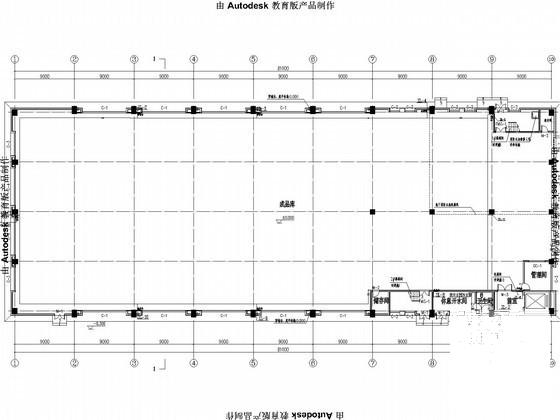

• 消火栓给排水平面图
• 消火栓及给排水系统图
• 喷淋平面图

附件详情

该资料建筑室内给排水系统包括：生产、生活给水系统、室内消火栓系统、预作用自动喷淋系统、灭火器配置、生产、生活排水系统等。
，共12张。

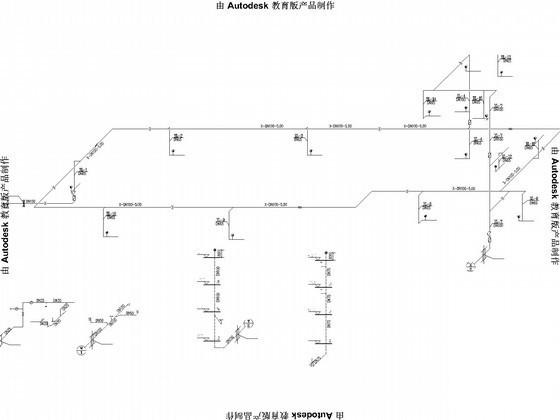

给排水系统图

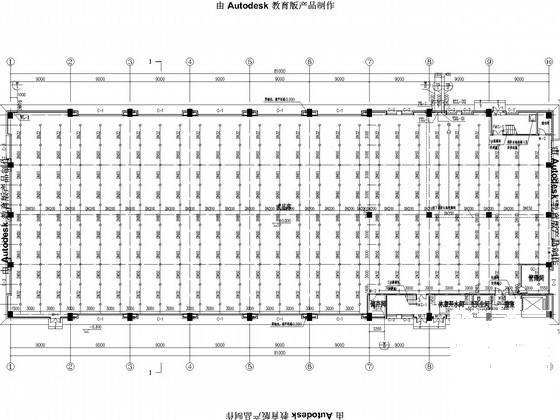

喷淋平面图

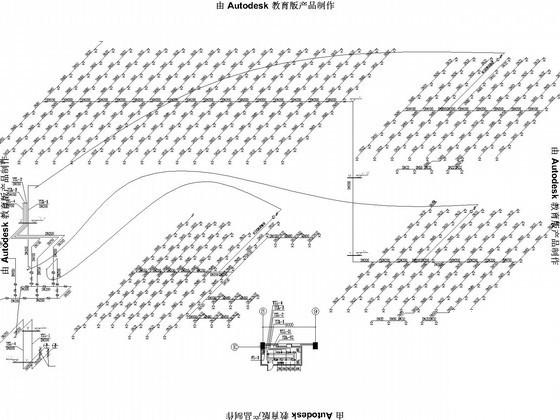

喷淋系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
