一份12层运动中心给排水CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计结构形式：其他结构
• 建筑设计面积：11000平方米
• 建筑地上层数：12层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：24张
• 设计年代：近代
• 地下室用途：商业,其它
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水,无负压供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,水泵,泵房,卫生间,设备房布置
• 热水供应方式：集中热水供应
• 项目所在地：山东

附件详情

• 资料目录
• 给排水设计说明 图例

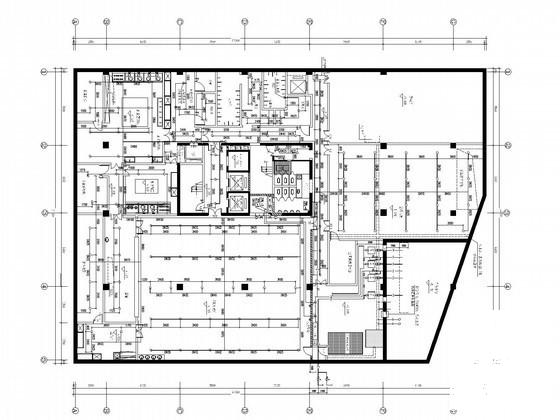

• 地下一层给排水平面图
• 地下一层自喷淋平面图
• 一层给排水平面图
• 一层自喷淋平面图
• 二层给排水平面图
• 三～五层给排水平面图
• 六层给排水平面图
• 七层给排水平面图
• 七层自喷淋平面图
• 八层给排水平面图
• 九层给排水平面图
• 十层给排水平面图
• 十一层给排水平面图
• 十一层自喷淋平面图
• 十二层给排水平面图
• 十二层自喷淋平面图
• 机房层给排水平面图
• 给水系统图
• 热水系统图
• 排水系统图
• 消火栓系统图
• 自喷淋系统图

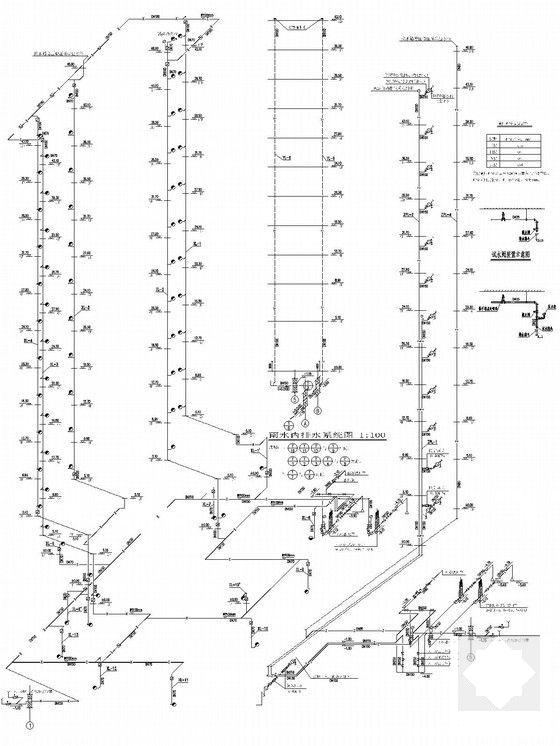

• 雨水内排水系统图
• 卫生间大样图
• 水泵房大样图
• 消防水箱大样图

附件详情

该项目位于山东，是一运动中心建筑项目，本项目地下一层，主要为车库及设备用房，地上十二层，负一层为设备用房及餐厅厨房，一～十二层为办公楼。该项目建筑面积11880平方，为二类高层建筑。
本专业设计内容包括生活给水系统、热水系统、污水排放系统、雨水排放系统、消火栓给水系统、自动喷水灭火系统、及灭火器系统。
，共计24张图纸；

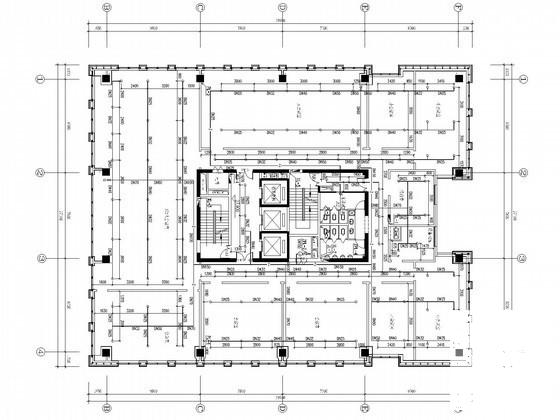

八层给排水平面图

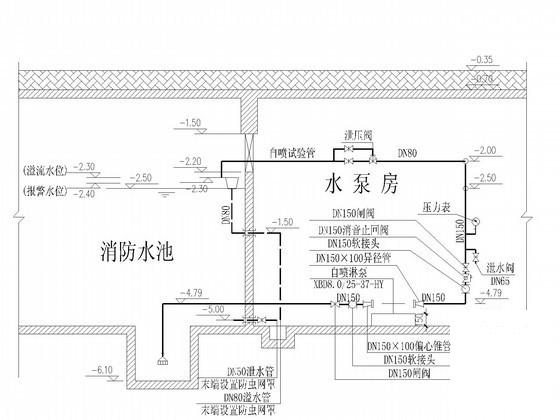

消防水池、泵房大样图

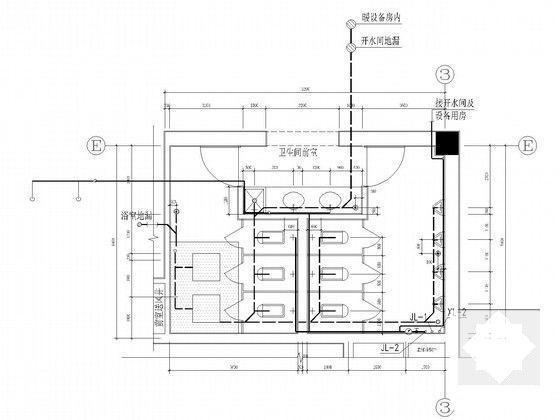

卫生间大样

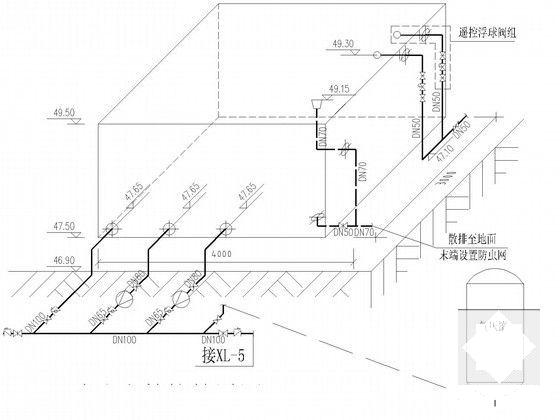

消防水箱接管详图

消防系统 图

排水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-19 09:05:56上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
