一份12层老年活动中心给排水CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：娱乐
• 建筑高度类型：多层建筑
• 建筑设计面积：16544.21平方米
• 建筑地上层数：12层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：32张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
• 供水设备：水泵站
• 供水方式：市政供水,分区供水
• 供水分区：两区
• 排水体制：污废分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水泵,泵房,卫生间
• 项目所在地：四川

附件详情

• 室外给水及污水管道总 平面布置图
• 室外雨水管道总平面布置图
• 地下层~十二层给排水及消防平面图

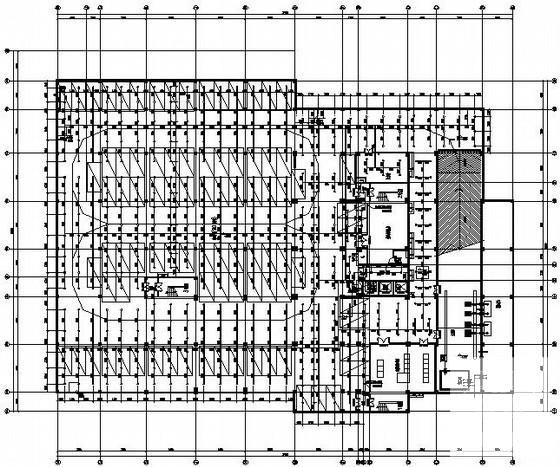

• 地下层~十二层喷淋平面图
• 给水、雨水系统展开原理图
• 污水、废水系统展开原理图
• 消火栓 消防系统 展开原理图
• 自动喷水系统展开原理图
• 消防泵房大样图
• 消防泵房剖面图
• 卫生间大样图 卫生间给排水管道系统图

附件详情

本稿件为[四川]老年活动中心给排水施工图纸，建筑总面积16544.21平方米，建筑高度49.80M，地上12层，地下1层，二类高层综合楼建筑，耐火等级一级。设计范围：建筑内的给水排水、消防等管道系统。
，共32张图纸。

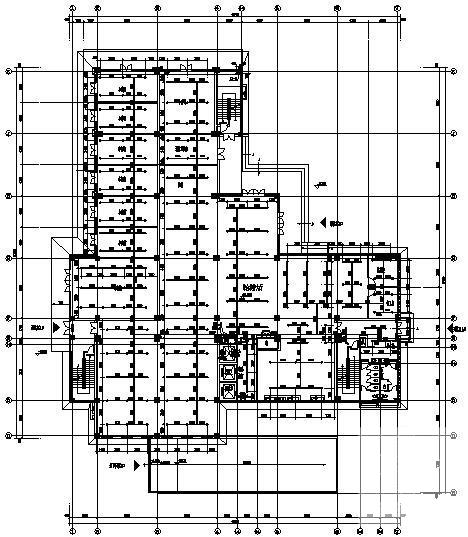

一层喷淋平面图

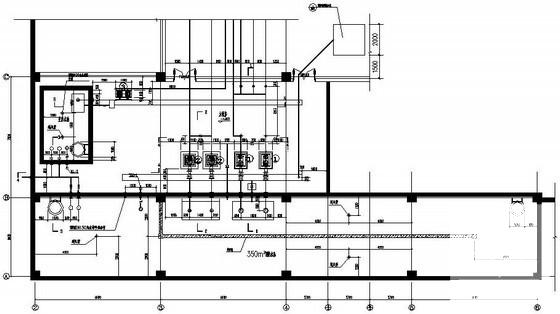

消防泵房大样图

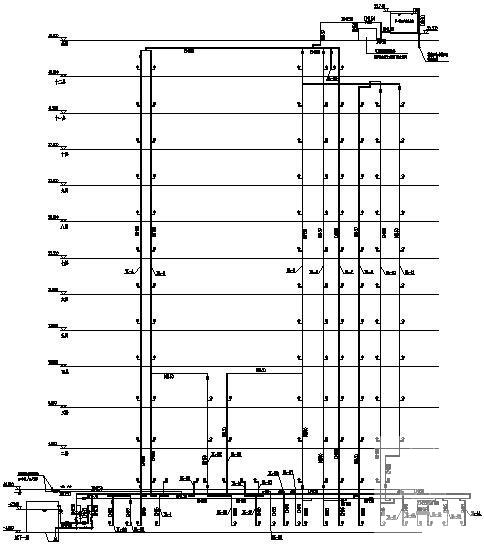

消火栓消防系统展开原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
