老年活动中心全套施工CAD图纸（总共14张图纸）

附件详情

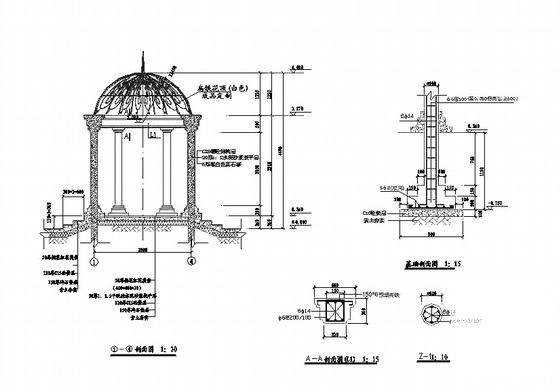

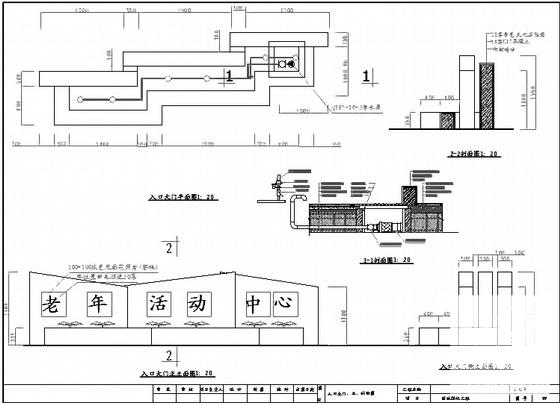

某老年活动中心公园，该资料包含总平、乔灌木草坪配置图、道路广场尺寸放样图、纵向标高图、室外家具及灯布置图、自动喷淋系统布置图、入口大门详图、庭院灯及垃圾桶详图、景墙及木铺装详图、花台详图、按摩步道及铺装详图、铺装详图、连廊详图、道路详图、汀步详图、围墙详图、窖井侧涝详图、厕所设计说明、厕所平立剖面、厕所基础及屋顶平面、结构图、景观花架平立面详图、花架详图、花架侧面及说明，六角亭平面立面及说明、六角亭剖面、背靠详图、结构施工图、木格花架说明、木格花架平立面、木格花架基础及详图、木地板铺装详图、欧式亭详图、欧式亭基础及说明、欧式亭剖面、接点详图、围墙平立面、剖面及预埋件详图、阅报栏立面、结构图、阅报栏立面、顶平面及剖面、阅报栏详图、剖面及说明、园椅详图等，图纸全面工整，作图细致，可参考性大！

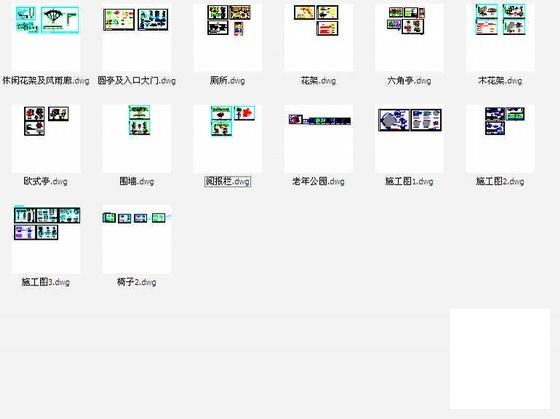

共14张CAD套图，欢迎下载~~
