社区老年活动中心建筑结构CAD大样图

附件详情

某社区老年活动中心建筑结构图
该资料为：某社区老年活动中心建筑结构图
该资料包含：
建筑图：

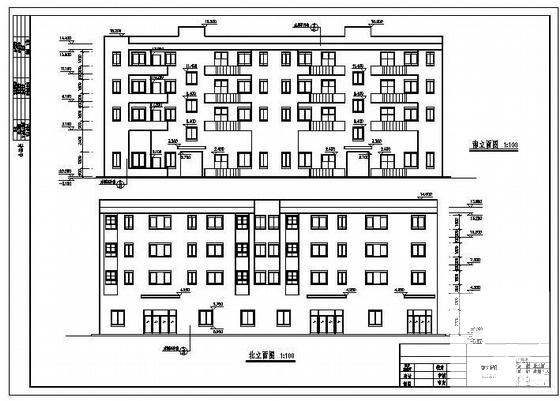

门窗表、总平面图、室内装修表、 建筑施工 说明、平面图、立面图、剖面图、无烟灶台大样、楼梯间顶平面图共7张图纸。
结构图：

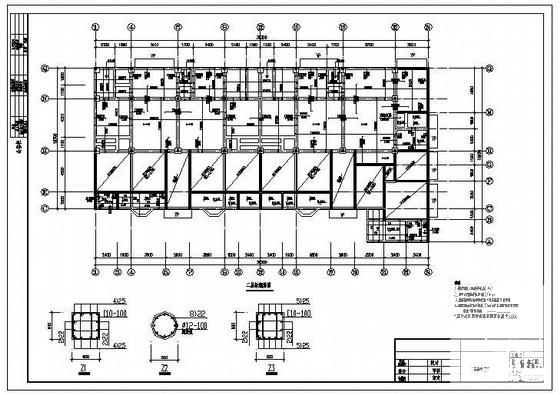

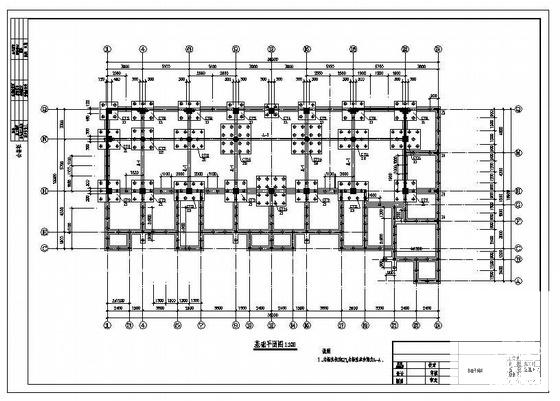

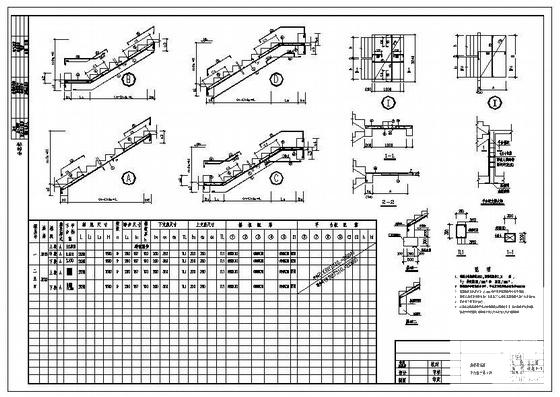

柱纵剖面、结构施工说明、门窗洞口加固大样、柱竖向筋锚入基础大样、基础平面图、桩大样图、承台断面图、基础施工说明、梯顶结构平面图、剪力墙墙身大样、无烟灶台顶板配筋图、无烟灶台底板配筋图、梁钢筋图、板钢筋图、结构平面图、屋顶结构平面图、楼梯配筋图、平台梁支撑大样共9张图纸。
